Bedien- Und Anzeigeelemente - Conrad ReFLEX 200 multi Bedienungsanleitung

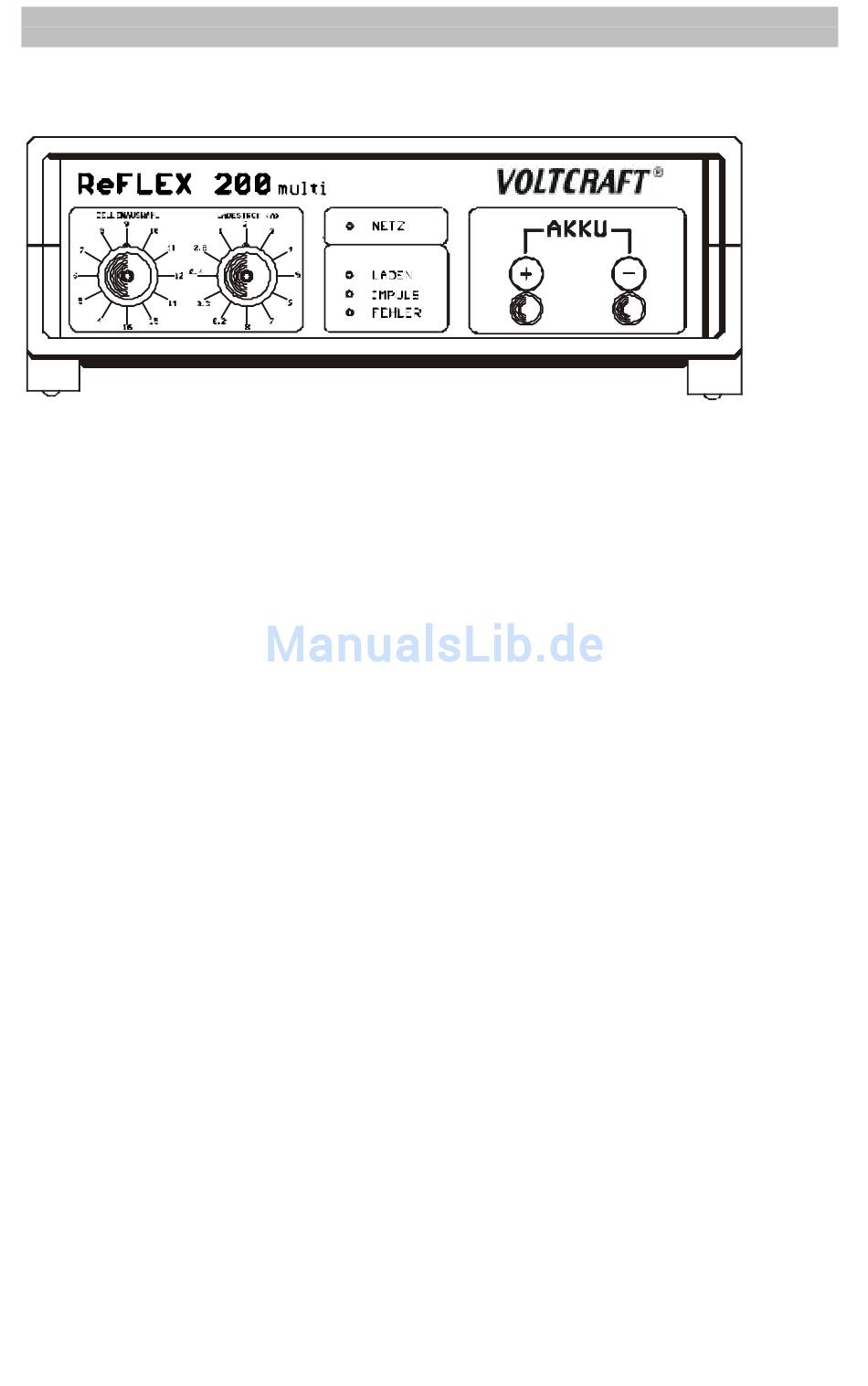

3. Bedien- und Anzeigeelemente

Das Ladegerät ReFLEX 200 multi ist mit zwei 12stufigen Drehschaltern zum
Einstellen der Zellenanzahl und des Ladestroms ausgestattet.
Linker Drehschalter: Zellenauswahl
Rechter Drehschalter: Ladestrom
Zur Berechnung der Zellenanzahl gilt eine Spannung von
1,2V pro Zelle.
Beispiel:
Akku-Nennspannung = 7,2V
ergibt eine Zellenanzahl = 6 Zellen
Der typische Ladestrom des Akkus entspricht 1,5C - 2C.
Ist der Stromwert nicht genau einstellbar, wird der
nächstniedrigere Stromwert gewählt.
Beispiel:
Ein 1700mAh-Akku kann auf 3A Ladestrom eingestellt
werden.
Bei schnelladefähigen NiCd-Mischzellen sind Ladeströme
bis zu 4C bei NiCd-Akkus mit Sinterelektroden sogar bis
zu 5C möglich.
Temperaturverlauf des Akkus beachten!)
NiMH-Akkus laden Sie jedoch mit 1,5C - 2C. Nur wenn
der Akkuhersteller größere C-Raten erlaubt, ist ein
höherer Ladestrom zulässig.
(Herstellerangaben und
41
