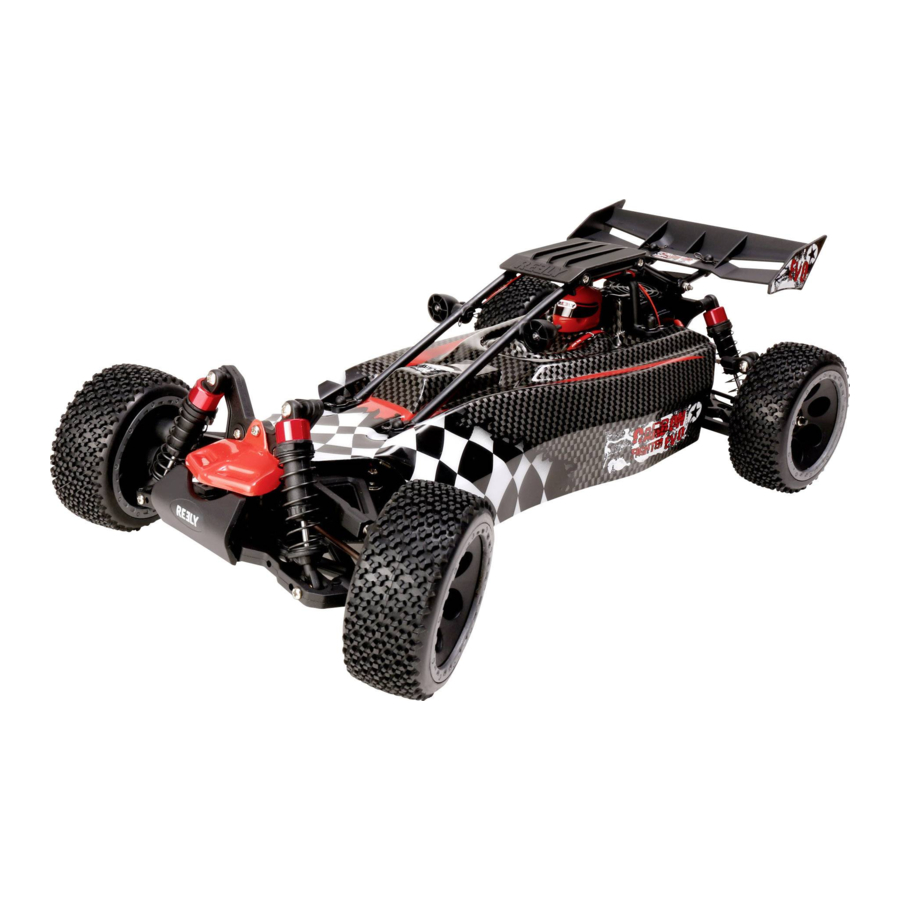

Reely 1:10 EP Carbon Fighter Bedienungsanleitung
Brushless 4wd rtr
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Achtung!
• Das Fahrzeug mit dem eingebauten Fahrtregler/Motor ist nur für 6zellige
• Achten Sie beim Einsatz von LiPo-Akkupacks unbedingt darauf, dass
Caution!
• The vehicle with the integrated speed controller is only designed for 6
• When using LiPo battery packs, always ensure that the undervoltage
NiMH-/NiCd-Akkupacks (7,2 V) oder 2zellige LiPo-Akkupacks (7,4 V)
ausgelegt!
Werden andere Akkupacks oder Akkupacks mit mehr Zellen angeschlos-
sen, so führt dies nicht nur zur Zerstörung des Fahrtreglers/Motors,
sondern es besteht außerdem Brandgefahr!
Verlust von Gewährleistung/Garantie!
die Unterspannungserkennung des Fahrtreglers eingeschaltet wird
(siehe Bedienungsanleitung zum Fahrzeug). Andernfalls kommt es bei
der Verwendung eines LiPo-Akkupacks zu einer Tiefentladung, was
diesen zerstört!
Verlust von Gewährleistung/Garantie!
cell NiMH/NiCd battery packs (7.2 V) or 2 cell LiPo battery packs
(7.4 V)!
If other battery pack types or battery packs with more cells are
connected, this will not only destroy the speed controller/motor, but there
is also a fire risk!
Warranty/guarantee becomes null and void!
recognition of the speed controller is switched on (see operating
instructions for the vehicle). Otherwise, using a LiPo battery pack will
result in deep discharge and consequently in destruction of the battery
pack!
Warranty/guarantee becomes null and void!
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely 1:10 EP Carbon Fighter
Inhaltszusammenfassung für Reely 1:10 EP Carbon Fighter
- Seite 1 Achtung! • Das Fahrzeug mit dem eingebauten Fahrtregler/Motor ist nur für 6zellige NiMH-/NiCd-Akkupacks (7,2 V) oder 2zellige LiPo-Akkupacks (7,4 V) ausgelegt! Werden andere Akkupacks oder Akkupacks mit mehr Zellen angeschlos- sen, so führt dies nicht nur zur Zerstörung des Fahrtreglers/Motors, sondern es besteht außerdem Brandgefahr! Verlust von Gewährleistung/Garantie! •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................ 3 Bestimmungsgemäße Verwendung ........................ 4 Lieferumfang ..............................4 Symbol-Erklärung ............................4 Sicherheitshinweise ............................5 a) Allgemein ..............................5 b) Inbetriebnahme ............................6 c) Fahren des Fahrzeugs ..........................6 Batterie- und Akkuhinweise ..........................8 Akkus laden ..............................9 a) Fahrakku für Fahrzeug laden ........................ -
Seite 5: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 6: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 7: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 8: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für NiMH-Akkus mit 6 Zellen (Nennspannung des Fahrakkus 7.2V) oder LiPo-Akkus mit 2 Zellen (Nennspannung des Fahrakkus 7.4V) geeignet. - Seite 9 • Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Das Modell ist nicht wasserfest oder wasserdicht. Feuchtigkeit führt nicht nur zu Korrosion, sondern die Elektronik wird dadurch beschädigt. Bei LiPo-Akkus kann eindringende Feuchtigkeit zu einem Brand des Akkus oder gar einer Explosion führen! •...
-
Seite 10: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 11: Akkus Laden
7. Akkus laden a) Fahrakku für Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. -
Seite 12: Inbetriebnahme
8. Inbetriebnahme a) Antennenkabel des Empfängers verlegen Nehmen Sie zuerst die Karosserie ab. Entfernen Sie dazu die Karosserieclipse und ziehen Sie die Karosserie nach oben ab. Öffnen Sie dann die Empfängerbox, deren Deckel ist ebenfalls mit Clipsen gesichert. Wickeln Sie das Antennenkabel vollständig ab und glätten Sie es vorsichtig. Stecken Sie das Antennenkabel anschlie- ßend von unten her durch die entsprechende Öffnung im Deckel der Empfängerbox und danach durch das mitgelie- ferte Antennenröhrchen. -
Seite 13: Anschließen Des Fahrakkus An Den Fahrtregler
e) Anschließen des Fahrakkus an den Fahrtregler Schalten Sie zuerst den Fahrtregler aus. Der Ein- /Ausschalter (siehe Bild rechts) ist dazu in die Stellung „OFF“ (aus) zu bringen. Nehmen Sie dann den Sender in Betrieb (siehe Kapitel 8. b) und c). Um ein plötzliches Anlaufen der Räder und somit ein unkontrolliertes Losfahren des Modells zu verhin- dern (z.B. -
Seite 14: Karosserie Aufsetzen Und Befestigen
g) Karosserie aufsetzen und befestigen Führen Sie das Antennenröhrchen von der Unterseite der Karosserie her durch die entsprechende Öffnung. Setzen Sie die Karosserie auf die Halterungen auf und sichern Sie sie mit den zu Beginn entfernten Karosserieclipsen. h) Steuern des Fahrzeugs Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. -
Seite 15: Fahrt Beenden
Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbe- fehle am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch einen schwachen Fahrakku, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen Fahrzeug und Sender verursacht werden. Auch eine zusammengewickelte Empfängerantenne, Störungen auf dem verwendeten Funkkanal (z.B. -
Seite 16: Einstellmöglichkeiten Am Fahrzeug
9. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen. - Seite 17 Bitte beachten Sie: Der Radsturz wird durch gegenläufiges Verdrehen der oberen und unteren Kugelkopfschrauben (E) eingestellt (eine Schraube im Uhrzeigersinn verdrehen, die andere gegen den Uhrzeigersinn). Werden die Kugelkopfschrauben (E) in die gleiche Richtung gedreht (beide Schrauben im Uhrzeigersinn bzw. gegen den Uhrzeigersinn verdrehen), so verändert dies die Vor-/Nachspur! Verdrehen Sie beide Schrauben gleichmäßig (z.B.
-
Seite 18: Einstellung Der Spur
b) Einstellung der Spur Die Spur (Vorspur = Bild „a“, Nachspur = Bild „b“) bezeichnet die Stel- lung der Radebene zur Fahrtrichtung. ¦ ¦ Während der Fahrt werden die Räder durch den Rollwiderstand vorne auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. -
Seite 19: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können sowohl am unteren Querlenker (A) als auch an der Dämpferbrücke (B) in verschiedenen Positionen montiert werden. Am oberen Ende des Stoßdämpfers (C) lassen sich für die Einstellung der Feder- Vorspannung geeignete Clipse (im Lieferumfang) einsetzen, siehe Bild rechts. -
Seite 20: Fahrtregler Programmieren
Fahrtregler programmieren a) Programmierung von Neutral- und Vollgasstellung Um die Neutralstellung und die Vollgasstellung für Vorwärts-/Rückwärtsfahrt zu programmieren, gehen Sie wie folgt vor: • Schalten Sie den Sender ein, lassen Sie den Gas-/Bremshebel in Neutralstellung. Stellen Sie den Trimmregler für die Fahrfunktion in die Mittelstellung. -
Seite 21: Programmierung Der Sonderfunktionen
b) Programmierung der Sonderfunktionen Der Fahrtregler ist bereits ab Werk mit den sinnvollsten Voreinstellungen programmiert, für die ersten Fahrversuche sollten keine Änderungen durchgeführt werden. Der Fahrtregler bietet umfangreiche Programmiermöglichkeiten an, z.B. die Bremskraft, einen Unterspannungsschutz für LiPo-Akkus, eine Motorbrems-Funktion und vieles mehr. Anhand des folgenden Beispiels zum Einstellen der Motorbrems-Funktion möchten wir Ihnen die Funktionsweise der Programmierung erklären. - Seite 22 Blinkfrequenz der roten LED (aktuell eingestellter Wert für die Motorbrems-Funktion): 1x kurz = 0% 1x lang = 20% 2x kurz = 5% 1x lang, 1x kurz = 25% 3x kurz = 10% 1x lang, 2x kurz = 30% 4x kurz = 15% 1x lang, 3x kurz = 40% •...
- Seite 23 • Funktion #1, grüne LED blinkt 1x kurz: Fahrfunktion Der Fahrtregler kann in diesem Einstellmenü zwischen „Vorwärts/Bremse“ und „Vorwärts/Bremse/Rückwärts“ um- geschaltet werden (damit ist die Rückwärtsfahrt abschaltbar). • Funktion #2, grüne LED blinkt 2x kurz: Motorbremse Wenn Sie das Gas am Sender wegnehmen bzw. den Gas-/Bremshebel am Sender in die Neutralstellung zurück- bewegen, wird das Fahrzeug von selbst verlangsamen.
- Seite 24 • Funktion #6: grüne LED blinkt 1x lang, 1x kurz: Max. Geschwindigkeit für Rückwärtsfahrt Die maximale Geschwindigkeit für Rückwärtsfahrt ist mittels dieser Funktion programmierbar. Einstellbar sind Werte von 25%, 50%, 75% und 100%. Wir empfehlen, die Rückwärtsfahrt auf maximal 50% einzustellen, damit das Fahr- zeug bei Rückwärtsfahrt besser kontrollierbar ist.
-
Seite 25: Reset Des Fahrtreglers
• Funktion #11, grüne LED blinkt 2x lang, 1x kurz: Übertemperatur-Schutz Der Übertemperatur-Schutz des Fahrtreglers spricht bei +95°C an, wenn diese Temperatur länger als 5 Sekunden gemessen wird. In diesem Fall wird der Motor abgeschaltet und die grüne LED blinkt. Warten Sie, bis sich der Fahrtregler wieder abgekühlt hat, bevor Sie das Fahrzeug wieder fahren. -
Seite 26: Reinigung Und Wartung
Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 27: Einstellen Des Zahnflankenspiels
b) Einstellen des Zahnflankenspiels Kontrollieren Sie in regelmäßigen Abständen das Zahnflankenspiel. Spätestens beim Austausch des Elektromotors, des Motorritzels oder beim Erneuern des Hauptzahnrades muss das Zahnflankenspiel eingestellt werden. Lösen Sie dazu die beiden Befestigungsschrauben des Elektromotors soweit, dass Sie den Motor mit sanftem Druck in Richtung Hauptzahnrad verschieben können. -
Seite 28: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Seite 29: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht •... - Seite 30 Lenkung bzw. Fahrbewegung gegenläufig zur Bewegung von Lenkrad und Gas-/Bremshebel des Senders • Bringen Sie die Reverse-Schalter für die Lenkung und den Antrieb am Sender in die richtige Position. • Wenn der Brushless-Motor vom Fahrtregler abgesteckt und wieder angesteckt wurde (ggf. bei diesem Fahrzeug nicht möglich, da keine Steckverbindung zwischen Motor und Fahrtregler vorhanden ist), so stimmt die Zuordnung der drei Verbindungskabel nicht.
-
Seite 31: Technische Daten Des Fahrzeugs
Technische Daten des Fahrzeugs Maßstab: ........... 1:10 Für das Fahrzeug geeigneter Fahrakku: . 6zelliger NiMH-/NiCd-Akkupack (7.2V) oder 2zelliger LiPo-Akkupack (7.4V) Antrieb: ............. Brushless-Elektromotor Allrad-Antrieb über Kardanwelle Kugelgelagerter Antrieb Differenzial in Vorder- und Hinterachse Spur und Radsturz der Vorderachse einstellbar Radsturz der Hinterachse einstellbar Federung: .......... -
Seite 118: Legal Notice
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
