Dynacode II
Netzteil ausbauen
Netzteil einbauen
05.17

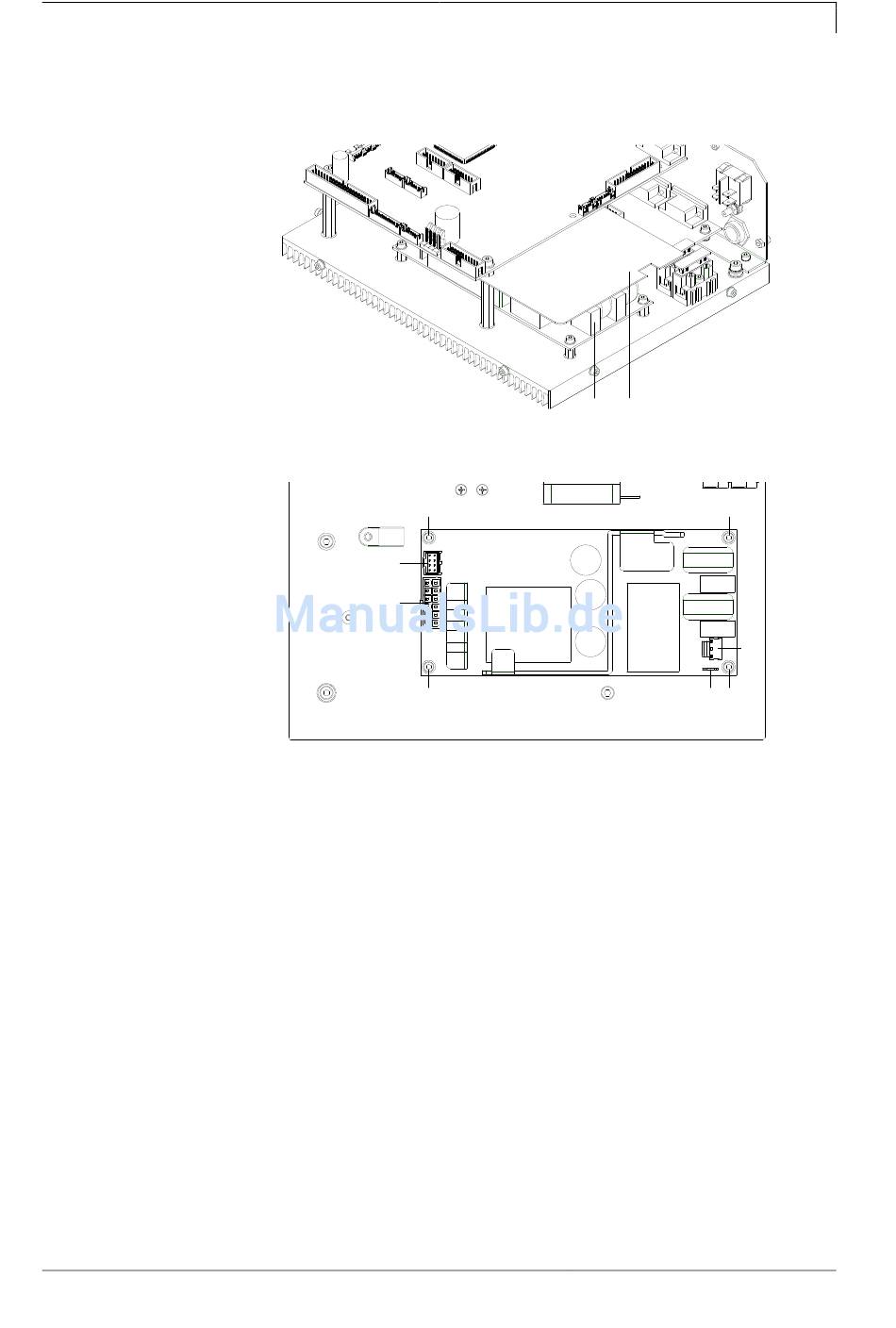

4.5 Netzteil

Abbildung 8
A
D
D
A
Abbildung 9
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Leiterplatte CPU entfernen (siehe Kapitel 4.2, Seite 16).
3. Isolierplatte (C) entfernen.
4. Steckverbindungen (D) aus dem Netzteil (B) ziehen.
5. Halteschrauben (A) des Netzteils (B) herausschrauben.
Netzteil dabei festhalten.
1. Neues Netzteil im Gehäuse der Ansteuerelektronik platzieren und
mit den Halteschrauben (A) befestigen.
2. Steckverbindungen (D) mit dem Netzteil (B) verbinden.
3. Isolierplatte (C) befestigen.
4. Leiterplatte CPU einsetzen.
5. Gehäusedeckel wieder schließen.
6. Netzkabel wieder anschließen.
Serviceanleitung
Elektronik (Teile austauschen)
B C
A
D
D A
