SCHALTFELD - FUNKTION UND BETRIEBSANZEIGEN
Beleuchtete Anzeigen der jeweiligen Betriebszustände:
TERMOSTATO
RAUMTEMPERATUR-
AMBIENTE
REGLER
SONDA
SAUERSTOFF-
OSSIGENO
SONDE (Lambda)
POMPA
KESSELKREIS-
RICIRCOLO
PUMPE
ACQUA
CALDA
SANITÄR-
SANITARIA
WARMWASSER
6.3 - BESCHREIBUNG VON KESSEL-BETRIEBSZUSTÄNDE
DISPLAY-ANZEIGE
RAUCHGAS-ÜBERTEMPERATUR
FÜLLRAUMTÜRE SCHLIEßEN
UHREN-FUNKTION
SICHERH.TEMP.BEGRENZER
FÜLLRAUMTÜRE ÖFFNEN
PUFFER WARM
RESTL.HOLZVERBRAUCH
KESSEL-ÜBERTEMPERATUR
LAMBDA- HEIZUNG
KESSEL-HILFSAKTIVITÄT
FEHLFUNKTION SONDE TM
FEHLFUNKTION SONDE TR
Unical
°C
AUX1
LAMBDA
AUX2
AUX3
AUX4
BESCHREIBUNG
Die Rauchgastemperatur wird ständig überwacht. Bei Übertemperatur wird
ein Alarm-Signal aktiviert.
Um im Brennstoff-Füllraum eine Übertemperatur zu verhindern, soll die
Füllraumtüre möglichst kurz geöffnet bleiben.
Ein Hinweis auf eine Übertemperatur- und Fehlfunktion wird mit einem
akustischem Signal im Sekundentakt angezeigt.
Fehlfunktions-/ Betriebsanzeige bei einer Störung.
Störungsbehebung nach Heizwasser-Abkühlung unter 85
Die Normalfunktion beim Tür-öffnen, ohne Temperatur-Erhöhung, wird
mit einem akustischen Signal alle 10 Sekunden angezeigt.
Die Puffer-Beladung nach der Aufheizung wird angezeigt.
Nach der Pufferbeladung wird die Kesselleistung auf ein Verbrauchs-Mini-
mum zurückgefahren, sofern die Energie nicht desweiteren benötigt wird.
Bei Kessel-Übertemperatur reagiert sofort die thermische Ablaufsicherung.
Die vorhandenen Pumpen werden über die jeweiligen Betriebszustände
automatisch eingeschaltet.
Die Sonde hilft bei der Sauerstoff-Versorgung im Verbrennungs-Prozess.
Kontrolle der Betriebszustände.
Anzeige der Fehlfunktion des Kessel-Vorlauf-Fühler TM.
Anzeige der Fehlfunktion des Heizungs-Rücklauf-Fühler TR.
Betriebshinweise und Funktion
Istruzioni d'uso per l'Utente
AUX5
AUX6
AUX7
AUX8
AUX9
BRUCIATORE
EXTERNER
WÄRME-
CALDAIA DI
ERZEUGER
SOCCORSO
ESTRATTORE
RAUCHGAS-
FUMI
EINRICHTUNG
POMPA
IMPIANTO
HEIZUNGS-
PUMPE

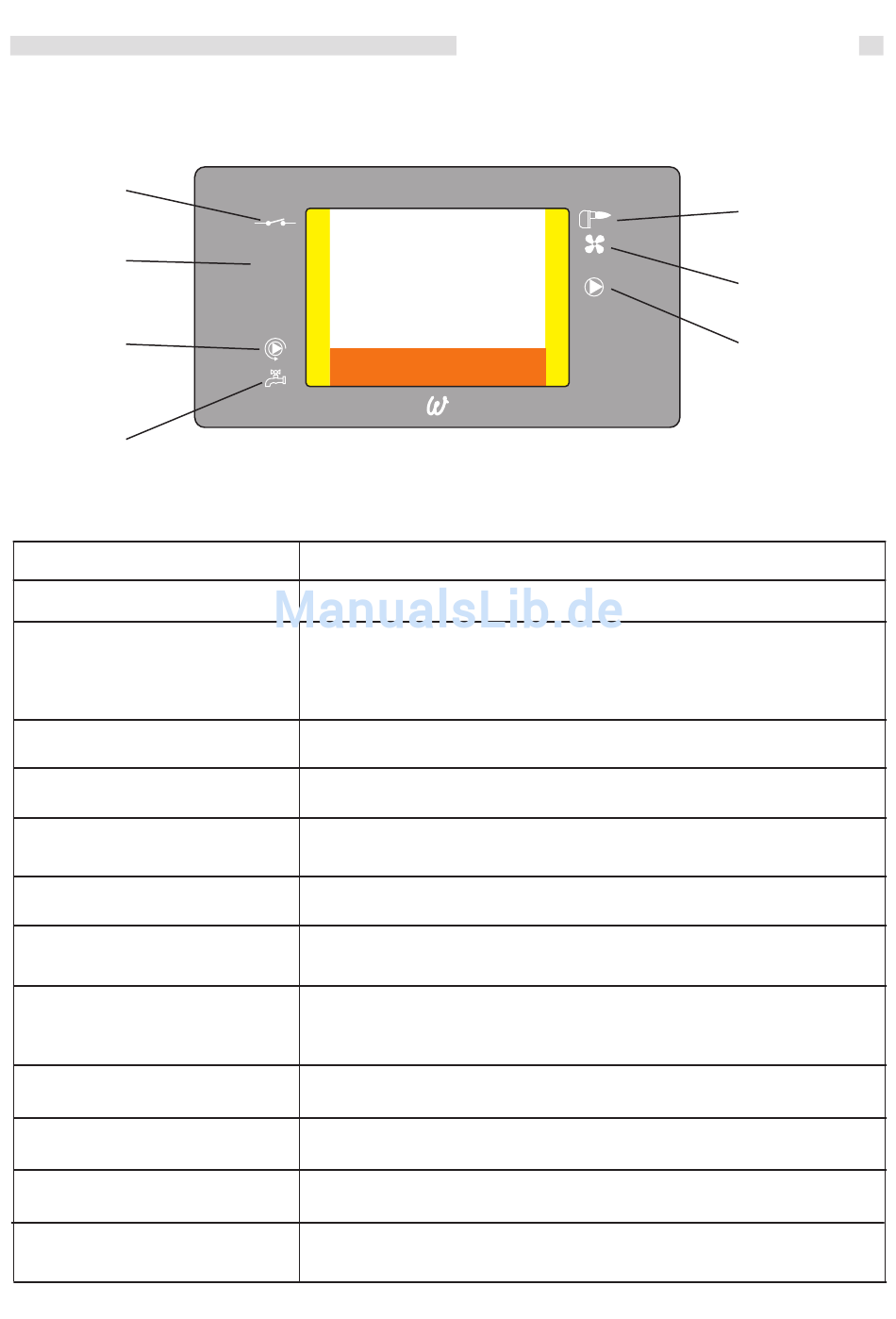

fig. 4
C.
O
7
