5 Gas-Vormischbrenner Logano plus KB192i/GB212
5.4

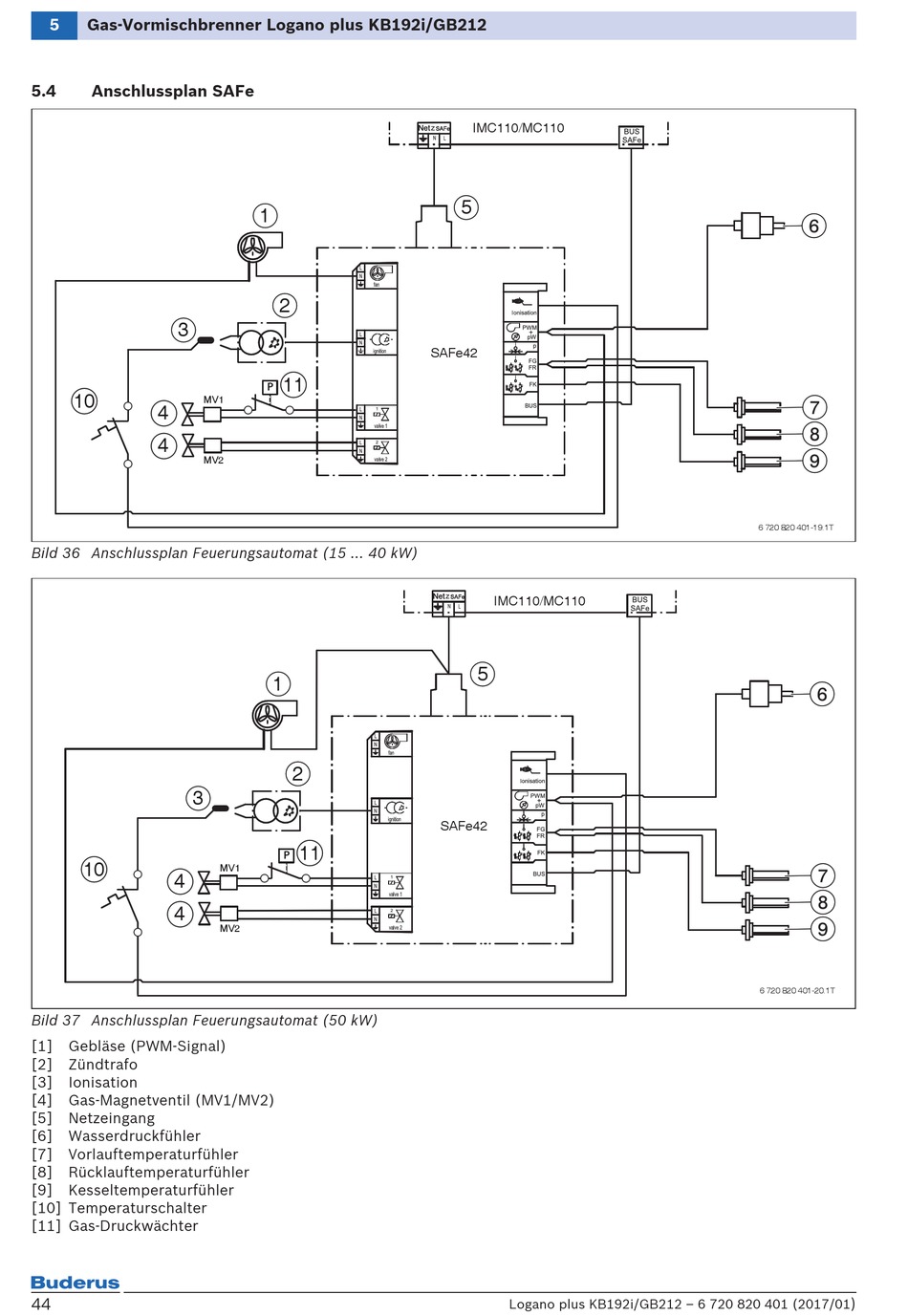

Anschlussplan SAFe

3
10
MV1
4
4
MV2
Bild 36 Anschlussplan Feuerungsautomat (15 ... 40 kW)
3
10
4
4
Bild 37 Anschlussplan Feuerungsautomat (50 kW)
[1] Gebläse (PWM-Signal)
[2] Zündtrafo
[3] Ionisation
[4] Gas-Magnetventil (MV1/MV2)
[5] Netzeingang
[6] Wasserdruckfühler
[7] Vorlauftemperaturfühler
[8] Rücklauftemperaturfühler
[9] Kesseltemperaturfühler
[10] Temperaturschalter
[11] Gas-Druckwächter
44
1
2
11
1
2
11
MV1
MV2
IMC110/MC110
5
SAFe42
IMC110/MC110
5
SAFe42
Logano plus KB192i/GB212 – 6 720 820 401 (2017/01
