Technische Beschreibung

2.1

Logano plus KB192i

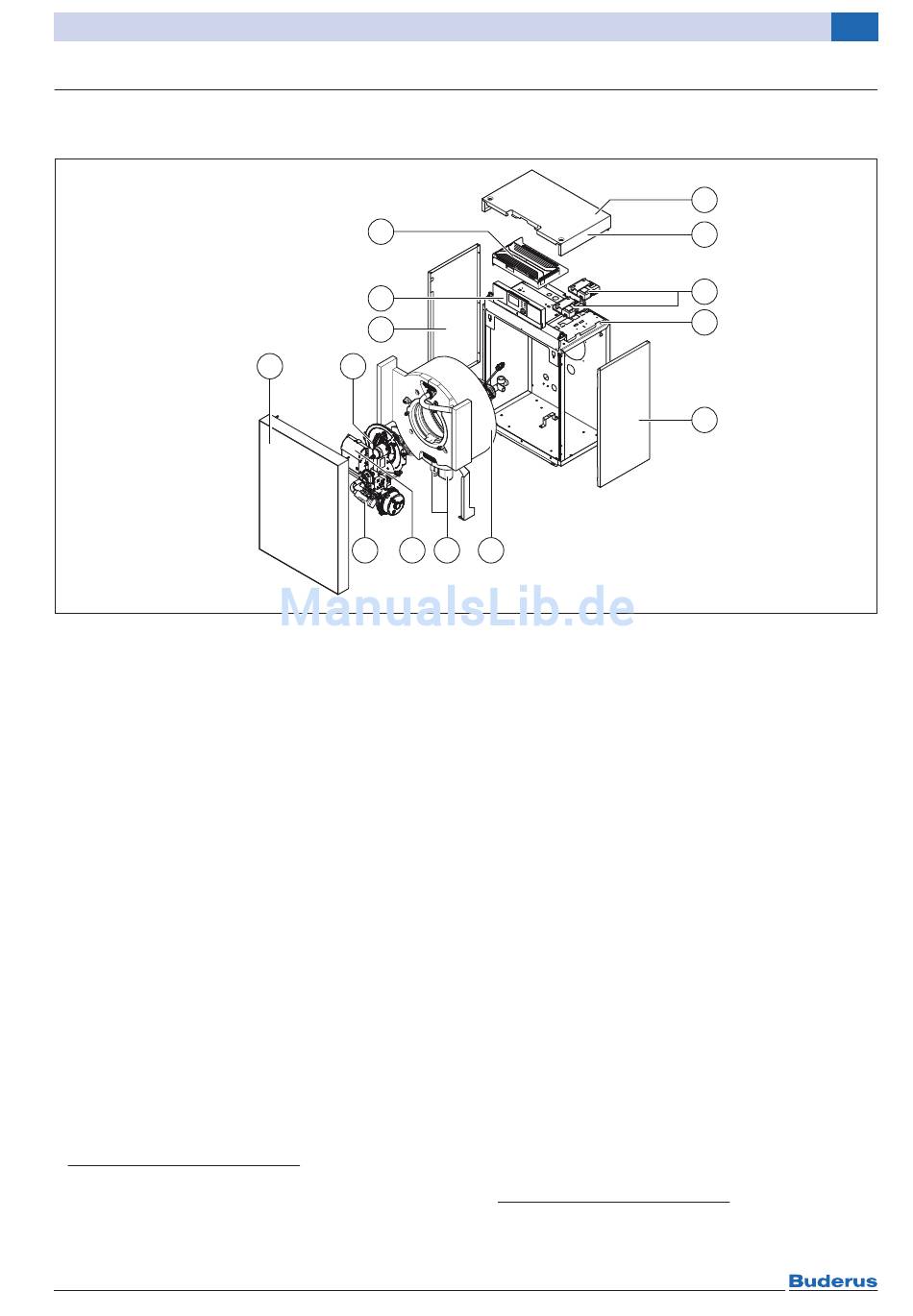

Bild 8 Logano plus KB192i
[1] Kesselvorderwand
[2] Gasbrenner
[3] Seitenwände
[4] Bedieneinheit (Basiscontroller mit RC310
[5] Regelgerät (Mastercontroller Logamatic IMC110)
[6] Typschild
[7] Kesselhaube
1)
[8] Funktionsmodule
[9] Kesselhaube mit Rahmen
[10] Kesselblock mit Wärmeschutz
[11] Kondensatablauf und Siphon
[12] Feuerungsautomat
[13] L/H Gasadapter
Der Logano plus KB192i ist ein Gas-Brennwertkessel
nach Gas-Geräterichtlinie und hat die CE-Kennzeich-
nung. Qualitätssicherungsmaßnahmen nach
DIN ISO 9001 und EN 29001 tragen zu einer hohen Fer-
tigungsqualität und Funktionssicherheit bei.
Der Gas-Brennwertkessel kann raumluftabhängig oder
raumluftunabhängig betrieben werden.
Der Heizkessel besteht aus:
• Regelgerät Logamatic IMC110
• Kesselfront aus bruchfesten Buderus Titanium Glas
• Verkleidung (silber lackiert)
• Kesselblock aus Aluminiumgussgliedern mit Wärme-
schutz
• Gas-Vormischbrenner
1) Nicht im Lieferumfang enthalten
2) Das Regelgerät Logamatic IMC110 ist nicht mit Logamatic
4000 kombinierbar.
Logano plus KB192i/GB212 – 6 720 820 401 (2017/01)
5
4
3
1 2
13 12
1)
)
(optional)
2)
11 10
Das Regelgerät überwacht und steuert alle elektrischen
Bauteile des Heizkessels. Das Herzstück des Kessels ist
der innovative Aluminiumguss-Wärmetauscher, der die
Wärme des Brenners an das Heizwasser überträgt.
Durch seinen großen wasserseitigen Querschnitt hat der
Logano plus KB192i einen geringen hydraulischen Wi-
derstand und kann deshalb einfach in die bestehende
Anlagenhydraulik eingebunden werden. Der Kesselman-
tel sowie seine dicht verschlossene Verkleidung verhin-
dern Energieverluste und dienen als Schallschutz.
Der Gas-Vormischbrenner des Logano plus KB192i ist
ein modulierender Brenner, der mit Erdgas E
Erdgas LL betrieben werden kann. Der Gas-Vormisch-
brenner durchläuft eine werkseitige Warmprüfung, er ist
deshalb sofort betriebsbereit und kann einfach vor Ort
optimiert werden. Des Weiteren zeichnet sich der Gas-
Vormischbrenner durch seine leise und schadstoffarme
Betriebsweise aus.
3) Grundeinstellung bei Auslieferung
Technische Beschreibung
6
7
8
9
3
2
6 720 820 401-01.1T
3)
und
9
