Logano plus GB212 mit Logamatic und Logalux SU

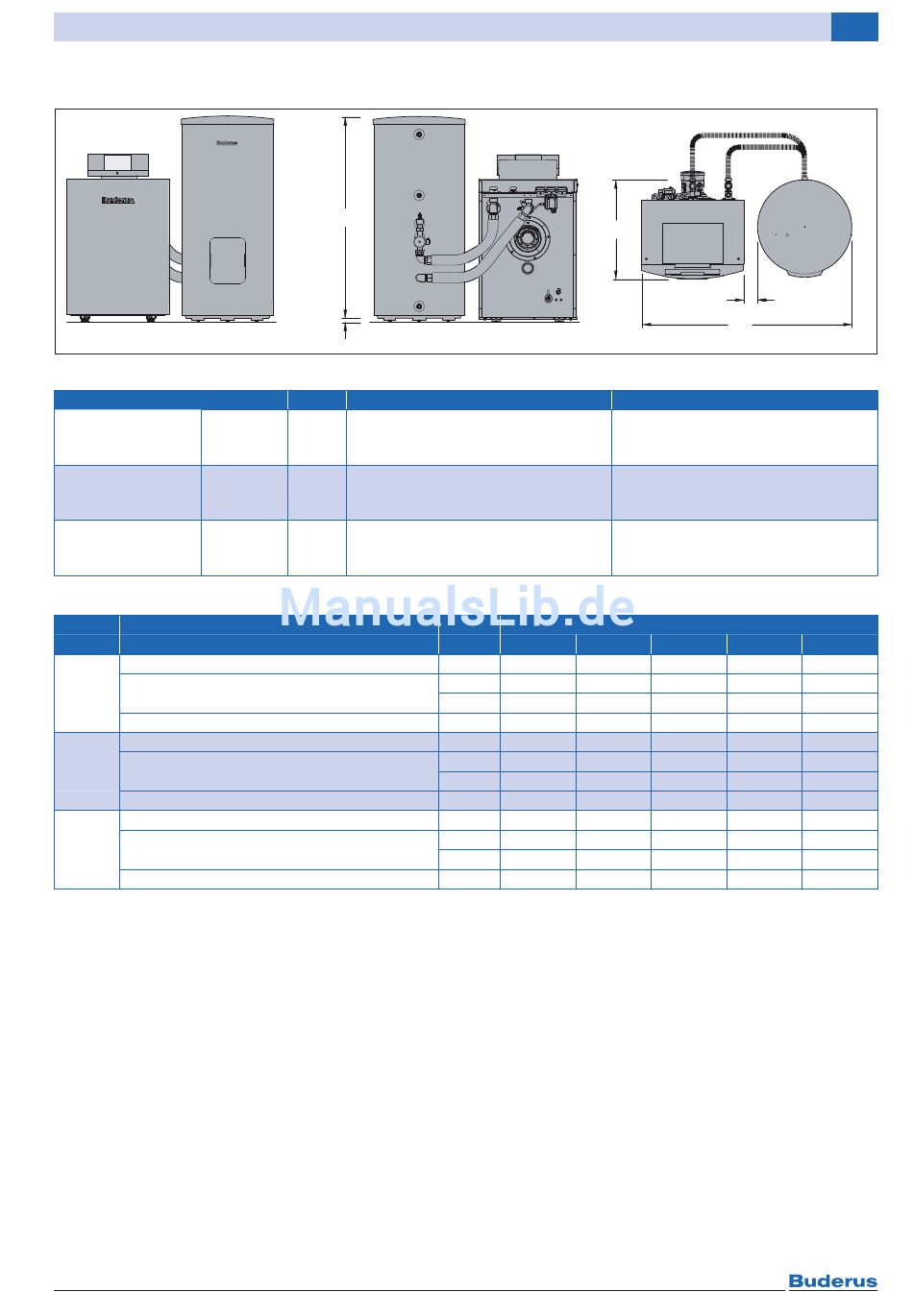

Bild 15 Abmessungen Logano plus GB212 mit Logamatic und Logalux SU (Maße in mm)
Kesselgröße
Länge mit SU160
Länge mit SU200
Länge mit SU300
Breite mit SU160
Breite mit SU200
Breite mit SU300
Höhe mit SU160
Höhe mit SU200
Höhe mit SU300
Tab. 18 Abmessungen Logano plus GB212 mit Logamatic und Logalux SU
SU160 Leistungskennzahl N
Wiederaufheizzeit t2
SU200 Leistungskennzahl N
Wiederaufheizzeit t2
SU300 Leistungskennzahl N
Wiederaufheizzeit t2
Tab. 19 Warmwasser-Leistungsdaten Logano plus GB212 in Kombination mit Logalux SU
(in Verbindung mit der angebotenen Heizkessel-Speicher-Verbindungsleitung)
1) Kesselvorlauftemperatur T
2) Bei Erwärmung von 10 °C auf 45 °C und T = 80 °C
3) Heizkessel in kaltem Zustand, Wiederaufheizzeit des Speicherinhalts von 10 °C auf 60 °C
