6.1.6

Bedieneinheit RC200

Die Bedieneinheit RC200 wird über eine 2-adrige BUS-
Leitung mit dem Logamatic EMS plus verbunden und mit
Strom versorgt. Sie ist wahlweise als Regler (ohne
RC310) oder als Fernbedienung ergänzend zu einer
RC310 verwendbar. Heizungsanlagen mit mehreren
Heizkreisen können entweder mit RC310 oder mit
mehreren RC200 betrieben werden (ohne RC310). Ein
Wandhalter für die Installation der Bedieneinheit RC200
im Wohnraum gehört zum Lieferumfang (Montage im
Wärmeerzeuger nicht möglich).
Mit der Bedieneinheit RC200 als Regler sind
folgende Inbetriebnahme-Parameter nicht
einstellbar (ohne RC310): Pumpenart
(leistungs- oder delta-P-geführt), Pumpen-
nachlaufzeit.
Grundlegende Merkmale der Regelung
Seite 46.
5
4

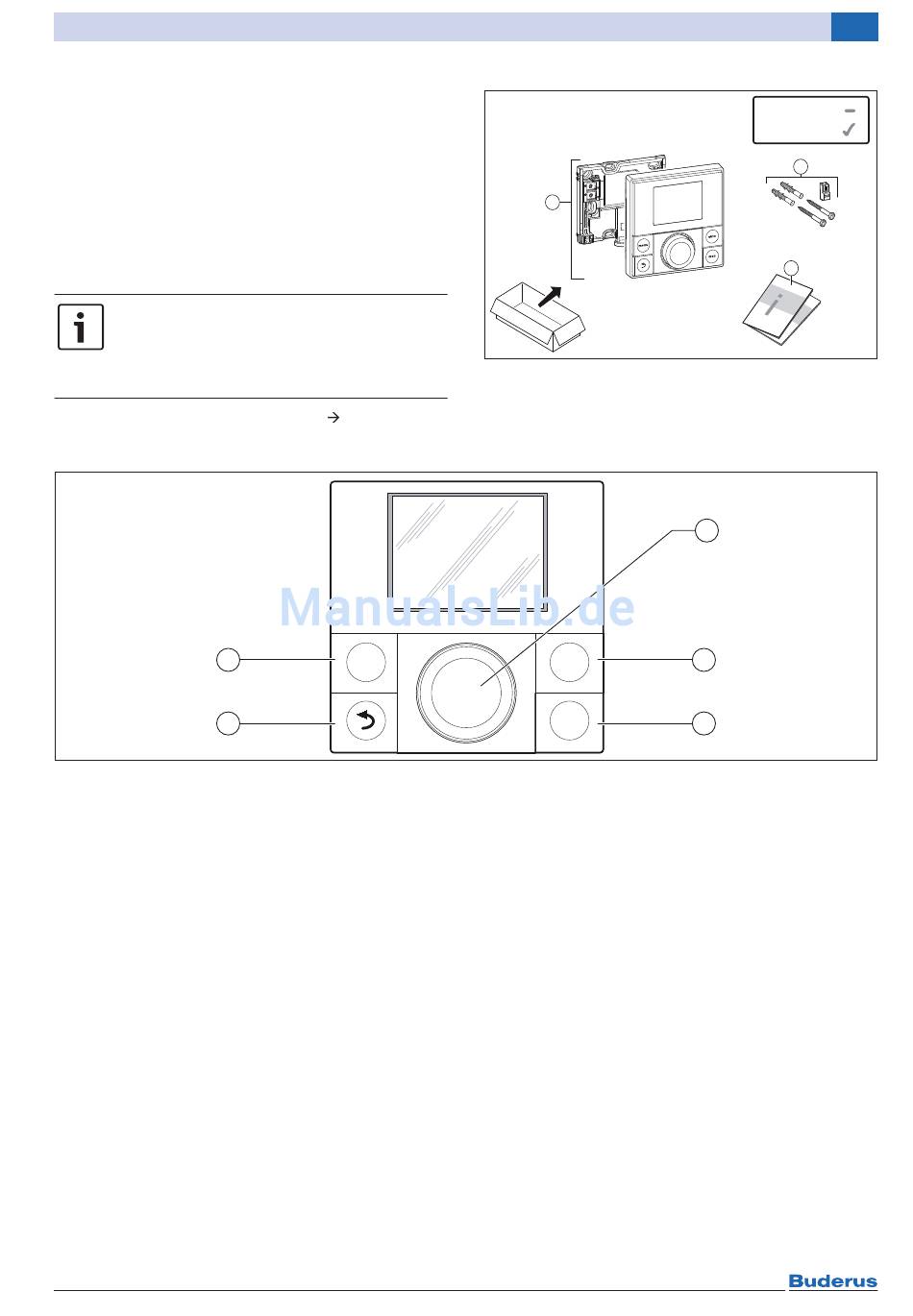

Bild 49 Anzeigen und Bedienelemente der Bedieneinheit RC200
[1] Auswahlknopf –
Drehen: Navigation im Menü oder ausgewählten
Wert ändern;
Drücken: Wert auswählen oder nach Änderung be-
stätigen
[2] Taste auto - Automatikbetrieb mit Zeitprogramm
aktivieren
[3] Taste man - Manuellen Betrieb für dauerhafte
Raumtemperatur aktivieren
[4] Taste Zurück - Navigation im Menü; zurück zur
vorherigen Bedienseite oder Anzeige
[5] Taste menu - Hauptmenü öffnen
Logano plus KB192i/GB212 – 6 720 820 401 (2017/01)
Bild 48 Lieferumfang
[1]
[2]
Tabelle 31 auf
[3]
12:31 12:31
20.5C 20.5C
man man
menu menu
1
Bedieneinheit
Schrauben; Dübel; Anschlussklemme (für den
Wärmeerzeuger)
Technische Dokumentation
Di Di
auto auto
man man
Regelung 6
EMS
EMS plus
2
3
6 720 645 407-01.4O
1
2
3
6 720 820 401-75.1T
