Die Enden der Flachbandleitungen mit Endkappen verschließen, um die Schutzart IP54 zu
➢
erreichen.
Die MultiControl auf den Grundrahmen montieren, um die Kontaktierung herzustellen
➢
(siehe „Erstmontage", Seite 16).
Leitungen an die Spannungsquelle anschließen. Dabei die braune Ader an L+ und die
➢
blaue Ader an L- anschließen.
RollerDrive anschließen

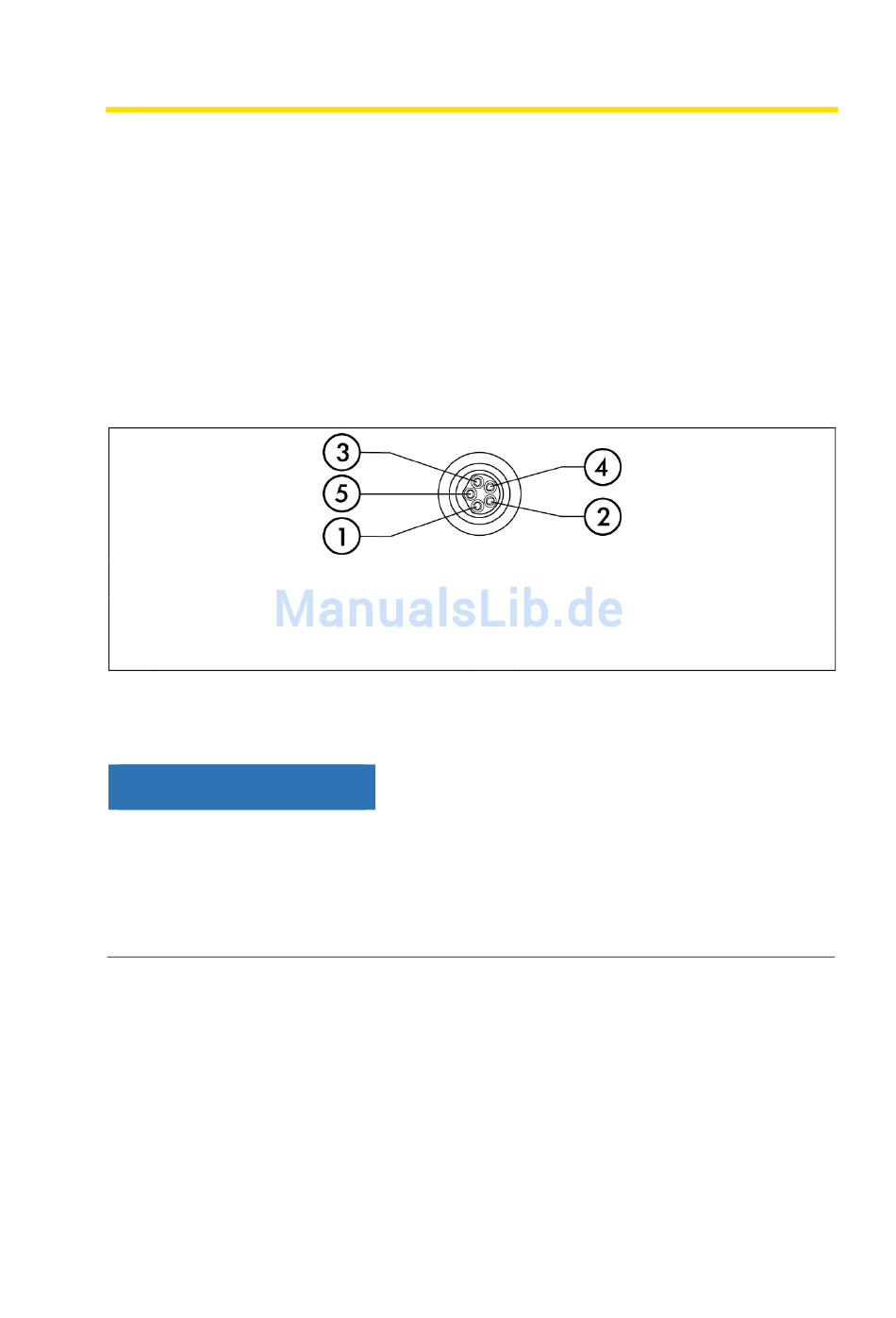

Die vier Anschlüsse „RD1" bis „RD4" sind vorbereitet für die Interroll RollerDrive.
1 +24 V
2 Ausgang Drehrichtung
3 Masse
Ungenutzte RollerDrive Anschlüsse mit M8-Blindkappe verschließen, um die Schutzart IP54
➢
zu erreichen.
HINWEIS
Anschlüsse sind nicht kurzschlussfest
Bei Kurzschluss, insbesondere zwischen Pin 1 und Pin 3, löst die interne Sicherung (PTC) in
der MultiControl aus. Nach Abkühlen der internen Sicherung ist der Normalbetrieb
wieder möglich.
➢ Richtige Polarität sicherstellen.
Version 3.0 (08/2018)
Original-Betriebsanleitung
Montage und Installation
4 Eingang Fehler
5 Ausgang Geschwindigkeit
