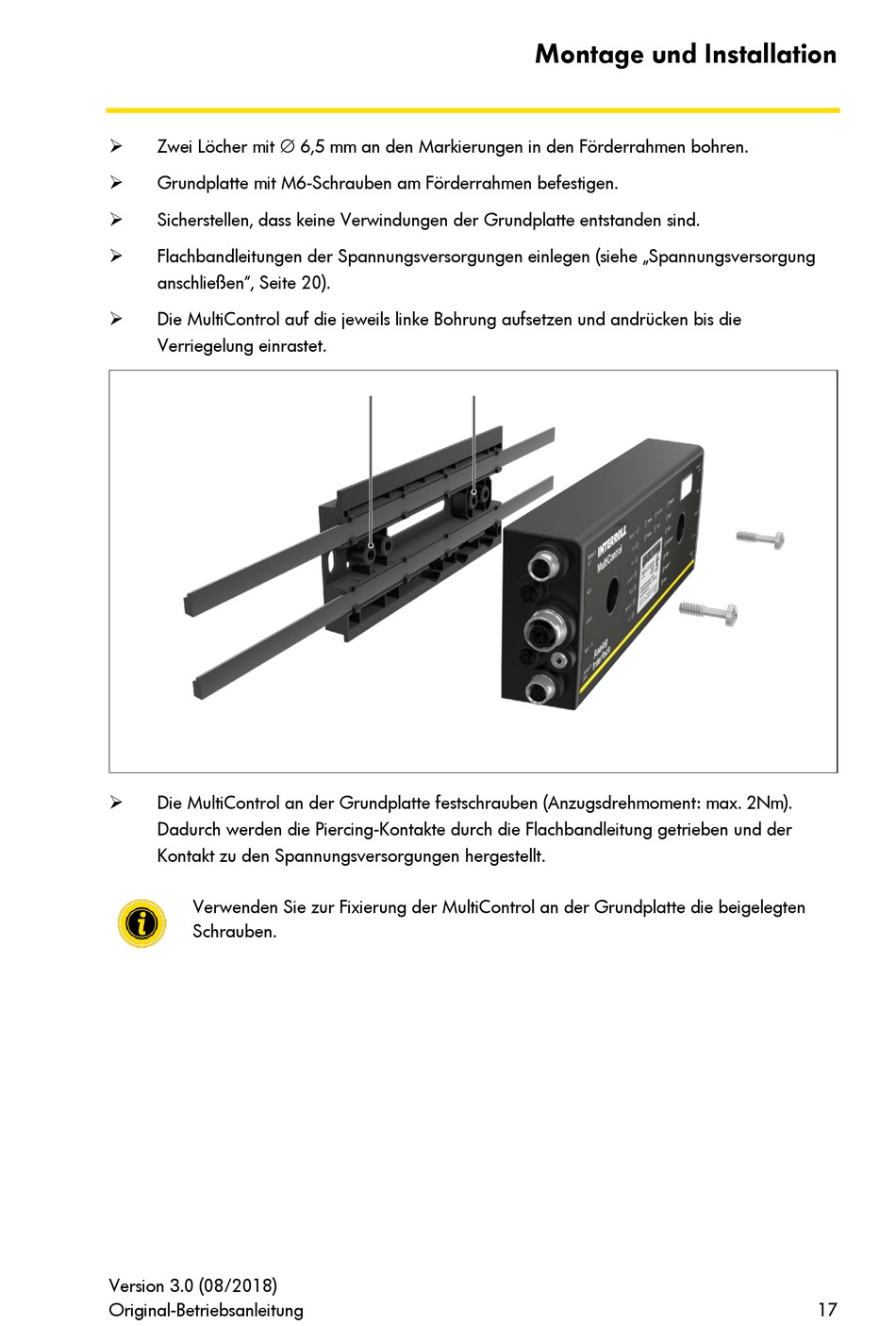

Zwei Löcher mit  6,5 mm an den Markierungen in den Förderrahmen bohren.
➢
Grundplatte mit M6-Schrauben am Förderrahmen befestigen.
➢
Sicherstellen, dass keine Verwindungen der Grundplatte entstanden sind.
➢
Flachbandleitungen der Spannungsversorgungen einlegen (siehe „Spannungsversorgung
➢
anschließen", Seite 20).
Die MultiControl auf die jeweils linke Bohrung aufsetzen und andrücken bis die
➢
Verriegelung einrastet.
Die MultiControl an der Grundplatte festschrauben (Anzugsdrehmoment: max. 2Nm).
➢
Dadurch werden die Piercing-Kontakte durch die Flachbandleitung getrieben und der
Kontakt zu den Spannungsversorgungen hergestellt.
Verwenden Sie zur Fixierung der MultiControl an der Grundplatte die beigelegten
Schrauben.
