3.2 Aufbau

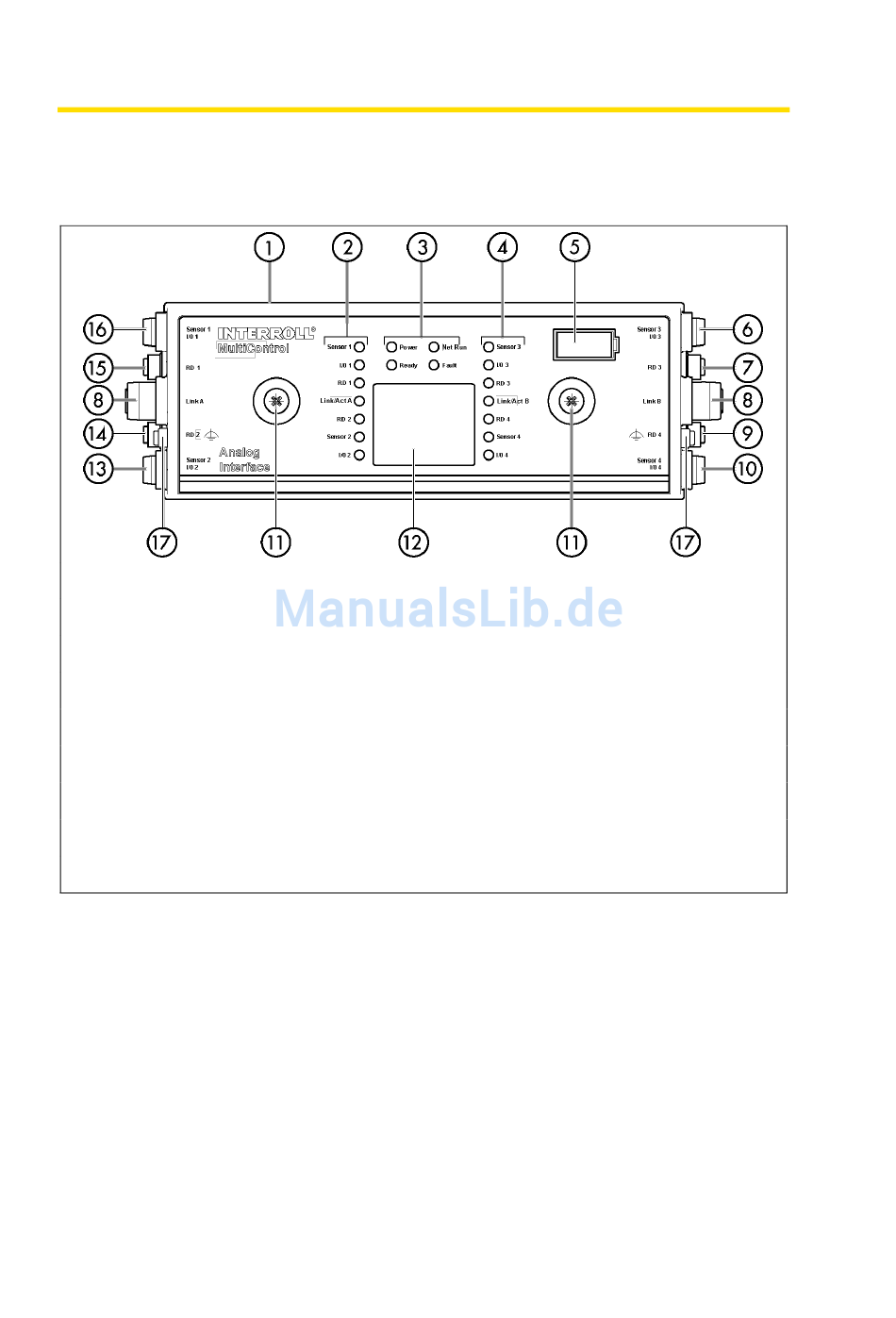

MultiControl
1 Magnetsensor
2 LED für Anschlüsse links
3 LED Status Steuerung
4 LED für Anschlüsse rechts
5 Bezeichnungsschild
6 Anschluss Sensor 3 / I/O 3
7 Anschluss Motor RD 3
8 Anschluss Bus
10
9 Anschluss Motor RD 4
10 Anschluss Sensor 4 / I/O 4
11 Befestigungsschraube
12 Typenschild
13 Anschluss Sensor 2 / I/O 2
14 Anschluss Motor RD 2
15 Anschluss Motor RD 1
16 Anschluss Sensor 1 / I/O 1
17 Anschluss Funktionserde
