Inbetriebnahme und Betrieb

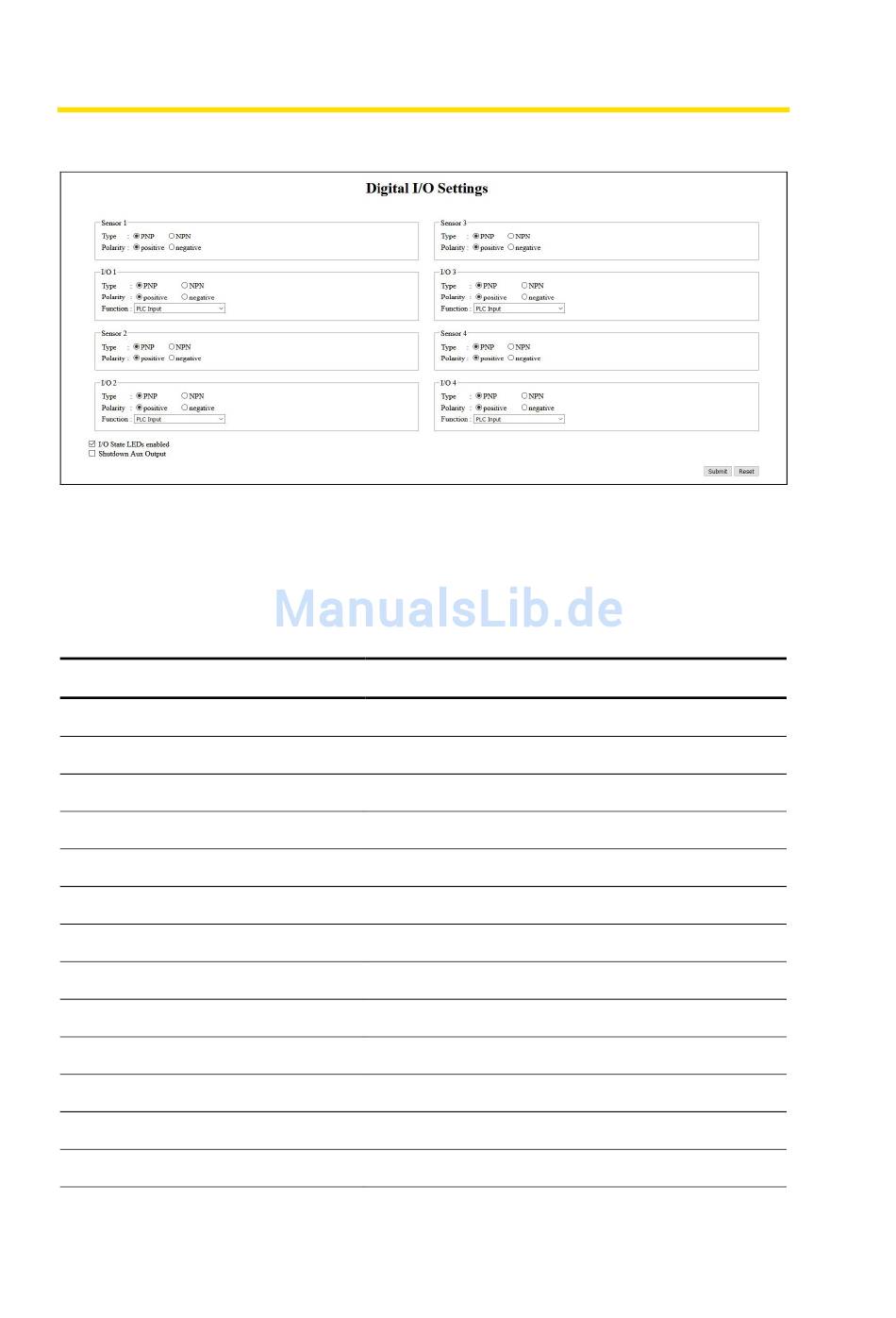

Digital I/O - Settings
Die Sensoren 1 - 4 sind grundsätzlich den Zonensensoren zugeordnet.
Durch die Verwendung eines optional erhältlichen Y-Kabels können zusätzliche I/O angeschlossen
werden.
I/O 1 bis I/O 4 sind als Ein- oder Ausgänge mit den folgenden Funktionen konfigurierbar:
Funktion
None
PLC Input
PLC Output
Sensor 5
Sensor 6
Sensor 7
Sensor 8
Control Input 1
Control Input 2
Control Input 3
Control Input 4
Control Input 5 - 8
Control Output 1
Control Output 2
32
Beschreibung
-
Eingangssignal von der SPS
Ausgangssignal zur SPS
Startsensor Zone 1 (Polarität muss negativ sein)
Reserve
Reserve
Reserve
Stoppt Zone 1
Stoppt Zone 2
Stoppt Zone 3
Stoppt Zone 4
Ohne Funktion
Zone 1 belegt
Zone 2 belegt
Version 3.0 (08/2018)
Original-Betriebsanleitung
