Montage und Installation
Bus anschließen

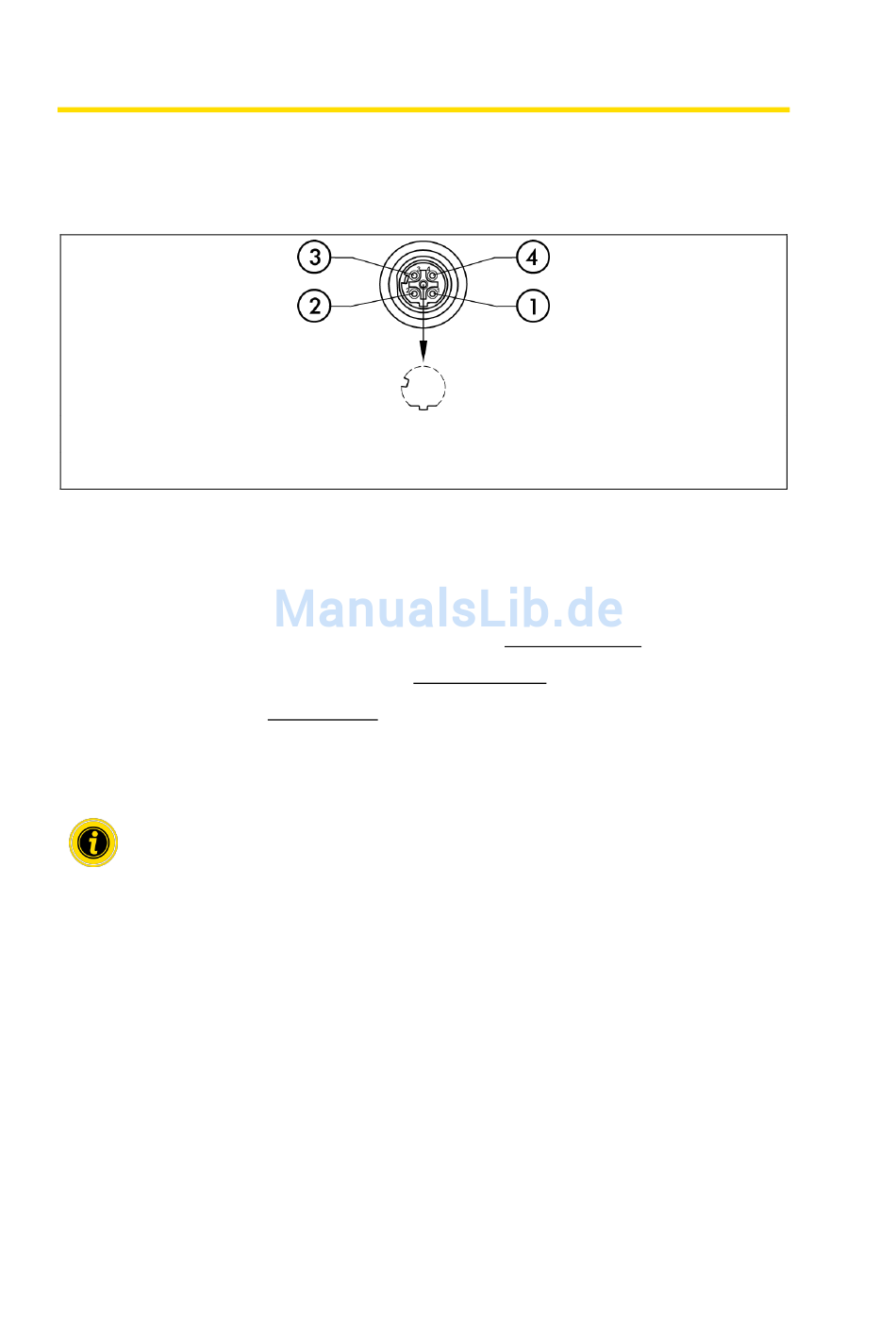

Die beiden Anschlüsse „Link A" und „Link B" passen für M12-Stecker, 4-polig, D-codiert,
Kontaktbelegung nach IEC 61076-2-101.
1 Transmission Data TD+
2 Receive Data RD+
Die MultiControl ist mit einem integrierten 2-Port-Switch ausgestattet. Dadurch kann die
MultiControl zum Beispiel in Linienstrukturen der Busverdrahtung integriert werden.
Installationsrichtlinien der entsprechenden Bussysteme beachten:
➢
• PROFINET: PROFIBUS & PROFINET International (PI), www.profibus.com
• EtherCAT: EtherCAT Technology Group, www.ethercat.org
• EtherNET/IP: ODVA, www.odva.org
Falls ein Anschluss ungenutzt bleibt, diesen mit einer M12 Blindkappe verschließen, um die
➢
Schutzart IP54 zu erreichen.
Auf beiden Seiten der MultiControl besteht die Möglichkeit, die Abschirmung der
Busleitungen anzuschließen. Dadurch werden EMV-Probleme minimiert.
22
3 Transmission Data TD-
4 Receive Data RD-
