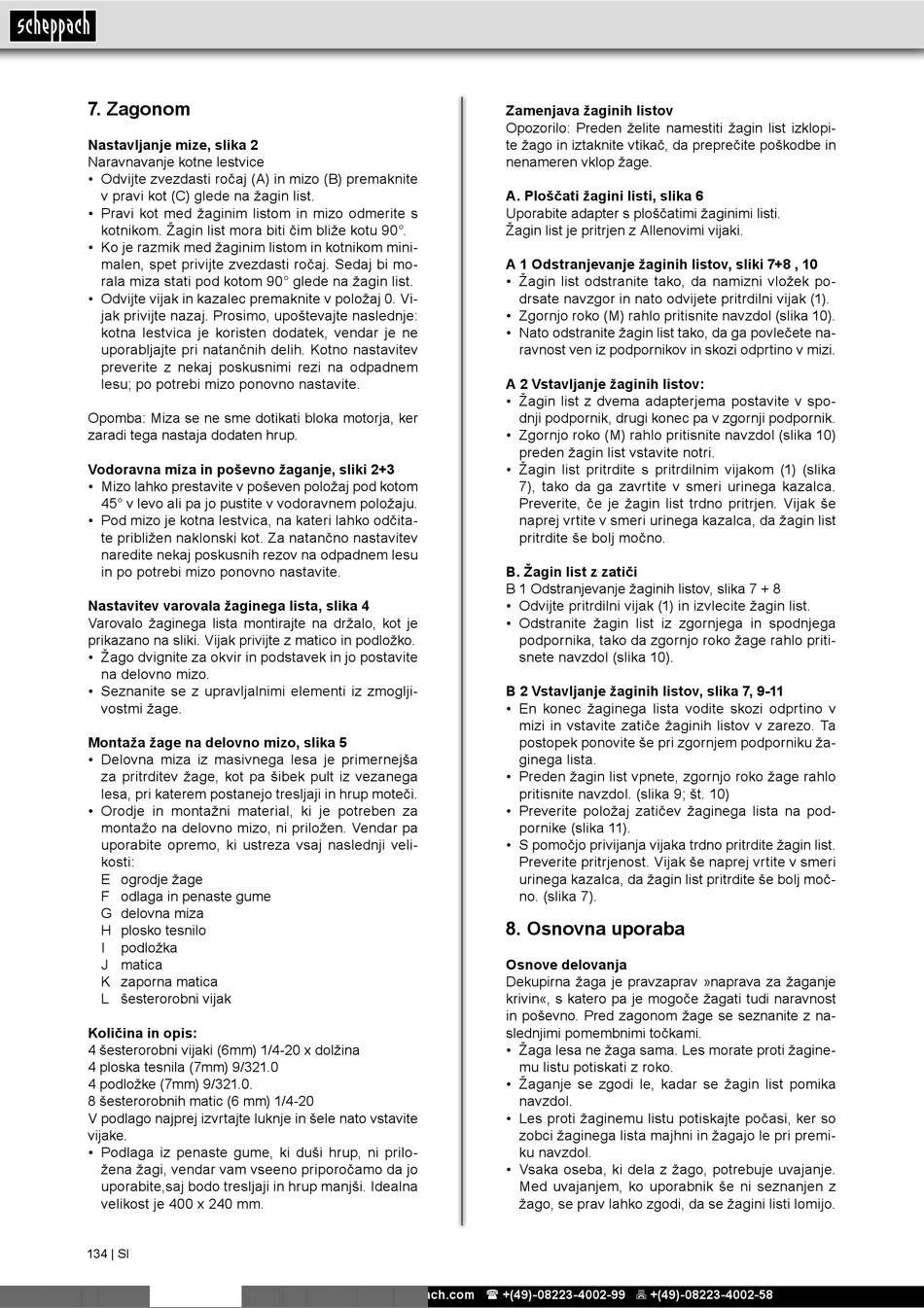

7. Zagonom

Nastavljanje mize, slika 2
Naravnavanje kotne lestvice
• Odvijte zvezdasti ročaj (A) in mizo (B) premaknite
v pravi kot (C) glede na žagin list.
• Pravi kot med žaginim listom in mizo odmerite s
kotnikom. Žagin list mora biti čim bliže kotu 90°.
• Ko je razmik med žaginim listom in kotnikom mini-
malen, spet privijte zvezdasti ročaj. Sedaj bi mo-
rala miza stati pod kotom 90° glede na žagin list.
• Odvijte vijak in kazalec premaknite v položaj 0. Vi-
jak privijte nazaj. Prosimo, upoštevajte naslednje:
kotna lestvica je koristen dodatek, vendar je ne
uporabljajte pri natančnih delih. Kotno nastavitev
preverite z nekaj poskusnimi rezi na odpadnem
lesu; po potrebi mizo ponovno nastavite.
Opomba: Miza se ne sme dotikati bloka motorja, ker
zaradi tega nastaja dodaten hrup.
Vodoravna miza in poševno žaganje, sliki 2+3
• Mizo lahko prestavite v poševen položaj pod kotom
45° v levo ali pa jo pustite v vodoravnem položaju.
• Pod mizo je kotna lestvica, na kateri lahko odčita-
te približen naklonski kot. Za natančno nastavitev
naredite nekaj poskusnih rezov na odpadnem lesu
in po potrebi mizo ponovno nastavite.
Nastavitev varovala žaginega lista, slika 4
Varovalo žaginega lista montirajte na držalo, kot je
prikazano na sliki. Vijak privijte z matico in podložko.
• Žago dvignite za okvir in podstavek in jo postavite
na delovno mizo.
• Seznanite se z upravljalnimi elementi iz zmoglji-
vostmi žage.
Montaža žage na delovno mizo, slika 5
• Delovna miza iz masivnega lesa je primernejša
za pritrditev žage, kot pa šibek pult iz vezanega
lesa, pri katerem postanejo tresljaji in hrup moteči.
• Orodje in montažni material, ki je potreben za
montažo na delovno mizo, ni priložen. Vendar pa
uporabite opremo, ki ustreza vsaj naslednji veli-
kosti:
E ogrodje žage
F odlaga in penaste gume
G delovna miza
H plosko tesnilo
I podložka
J matica
K zaporna matica
L šesterorobni vijak
Količina in opis:
4 šesterorobni vijaki (6mm) 1/4-20 x dolžina
4 ploska tesnila (7mm) 9/321.0
4 podložke (7mm) 9/321.0.
8 šesterorobnih matic (6 mm) 1/4-20
V podlago najprej izvrtajte luknje in šele nato vstavite
vijake.
• Podlaga iz penaste gume, ki duši hrup, ni prilo-
žena žagi, vendar vam vseeno priporočamo da jo
uporabite,saj bodo tresljaji in hrup manjši. Idealna
velikost je 400 x 240 mm.
134 | SI
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Zamenjava žaginih listov
Opozorilo: Preden želite namestiti žagin list izklopi-
te žago in iztaknite vtikač, da preprečite poškodbe in
nenameren vklop žage.
A. Ploščati žagini listi, slika 6
Uporabite adapter s ploščatimi žaginimi listi.
Žagin list je pritrjen z Allenovimi vijaki.
A 1 Odstranjevanje žaginih listov, sliki 7+8 , 10
• Žagin list odstranite tako, da namizni vložek po-
drsate navzgor in nato odvijete pritrdilni vijak (1).
• Zgornjo roko (M) rahlo pritisnite navzdol (slika 10).
• Nato odstranite žagin list tako, da ga povlečete na-
ravnost ven iz podpornikov in skozi odprtino v mizi.
A 2 Vstavljanje žaginih listov:
• Žagin list z dvema adapterjema postavite v spo-
dnji podpornik, drugi konec pa v zgornji podpornik.
• Zgornjo roko (M) rahlo pritisnite navzdol (slika 10)
preden žagin list vstavite notri.
• Žagin list pritrdite s pritrdilnim vijakom (1) (slika
7), tako da ga zavrtite v smeri urinega kazalca.
Preverite, če je žagin list trdno pritrjen. Vijak še
naprej vrtite v smeri urinega kazalca, da žagin list
pritrdite še bolj močno.
B. Žagin list z zatiči
B 1 Odstranjevanje žaginih listov, slika 7 + 8
• Odvijte pritrdilni vijak (1) in izvlecite žagin list.
• Odstranite žagin list iz zgornjega in spodnjega
podpornika, tako da zgornjo roko žage rahlo priti-
snete navzdol (slika 10).
B 2 Vstavljanje žaginih listov, slika 7, 9-11
• En konec žaginega lista vodite skozi odprtino v
mizi in vstavite zatiče žaginih listov v zarezo. Ta
postopek ponovite še pri zgornjem podporniku ža-
ginega lista.
• Preden žagin list vpnete, zgornjo roko žage rahlo
pritisnite navzdol. (slika 9; št. 10)
• Preverite položaj zatičev žaginega lista na pod-
pornike (slika 11).
• S pomočjo privijanja vijaka trdno pritrdite žagin list.
Preverite pritrjenost. Vijak še naprej vrtite v smeri
urinega kazalca, da žagin list pritrdite še bolj moč-
no. (slika 7).

8. Osnovna uporaba

Osnove delovanja
Dekupirna žaga je pravzaprav »naprava za žaganje
krivin«, s katero pa je mogoče žagati tudi naravnost
in poševno. Pred zagonom žage se seznanite z na-
slednjimi pomembnimi točkami.
• Žaga lesa ne žaga sama. Les morate proti žagine-
mu listu potiskati z roko.
• Žaganje se zgodi le, kadar se žagin list pomika
navzdol.
• Les proti žaginemu listu potiskajte počasi, ker so
zobci žaginega lista majhni in žagajo le pri premi-
ku navzdol.
• Vsaka oseba, ki dela z žago, potrebuje uvajanje.
Med uvajanjem, ko uporabnik še ni seznanjen z
žago, se prav lahko zgodi, da se žagini listi lomijo.
