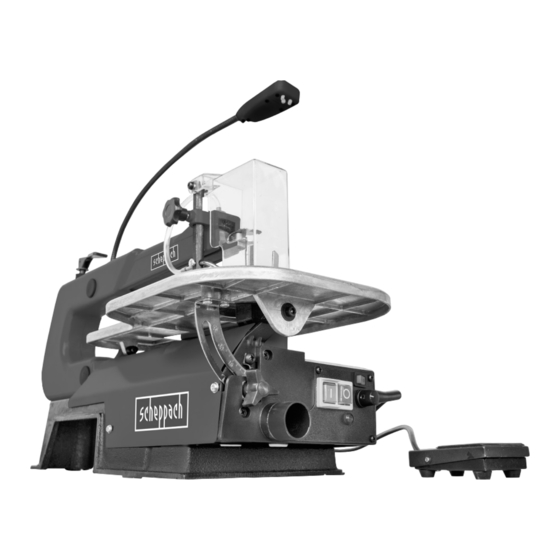

Scheppach DECO-XL Originalbetriebsanweisung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Bandsägen
  5. DECO-XL
  6. Originalbetriebsanweisung
Scheppach DECO-XL Originalbetriebsanweisung

Scheppach DECO-XL Originalbetriebsanweisung

Vorschau ausblenden Andere Handbücher für DECO-XL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5901404901
AusgabeNr.
5901404850
Rev.Nr.
10/07/2018

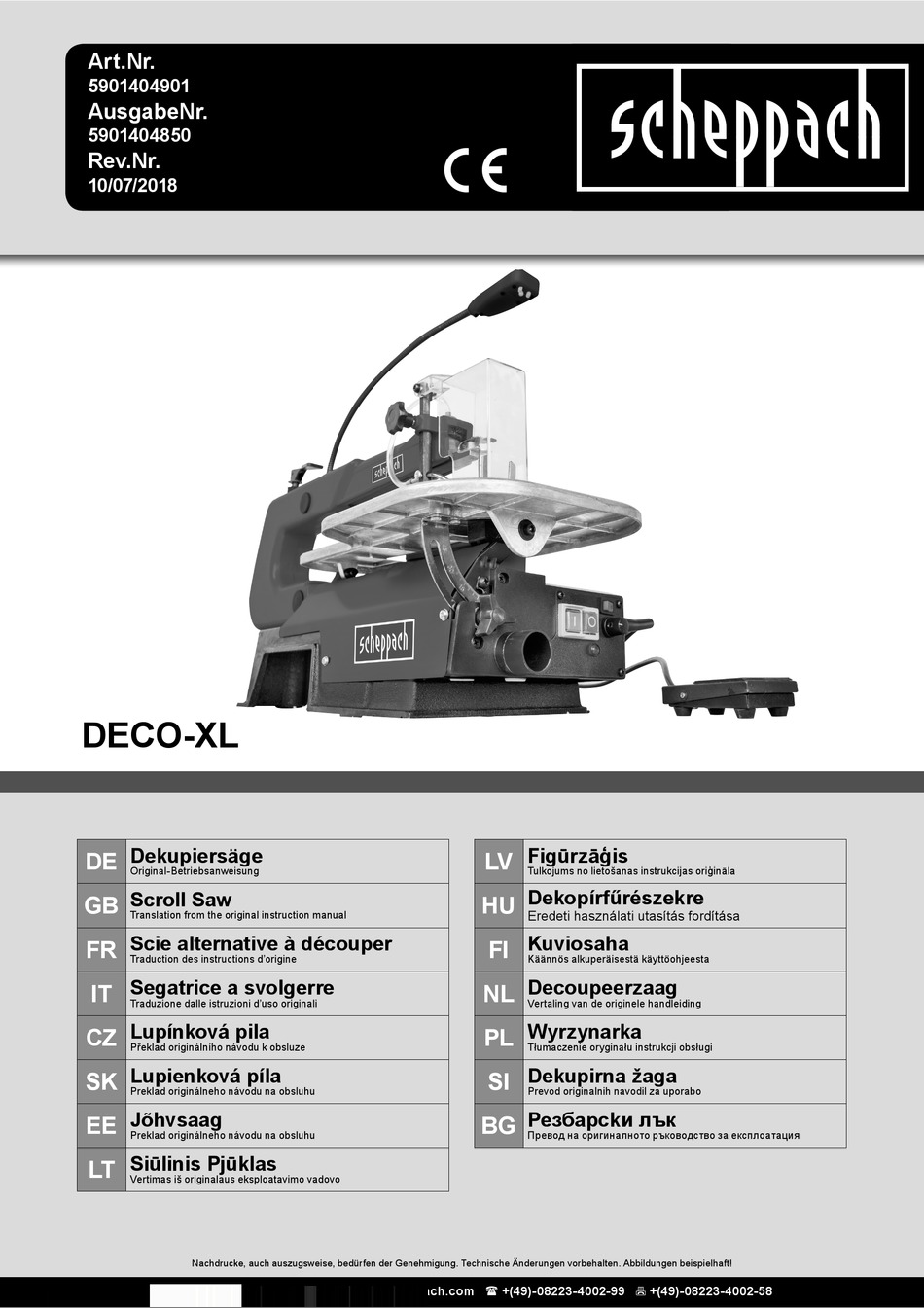

DECO-XL
