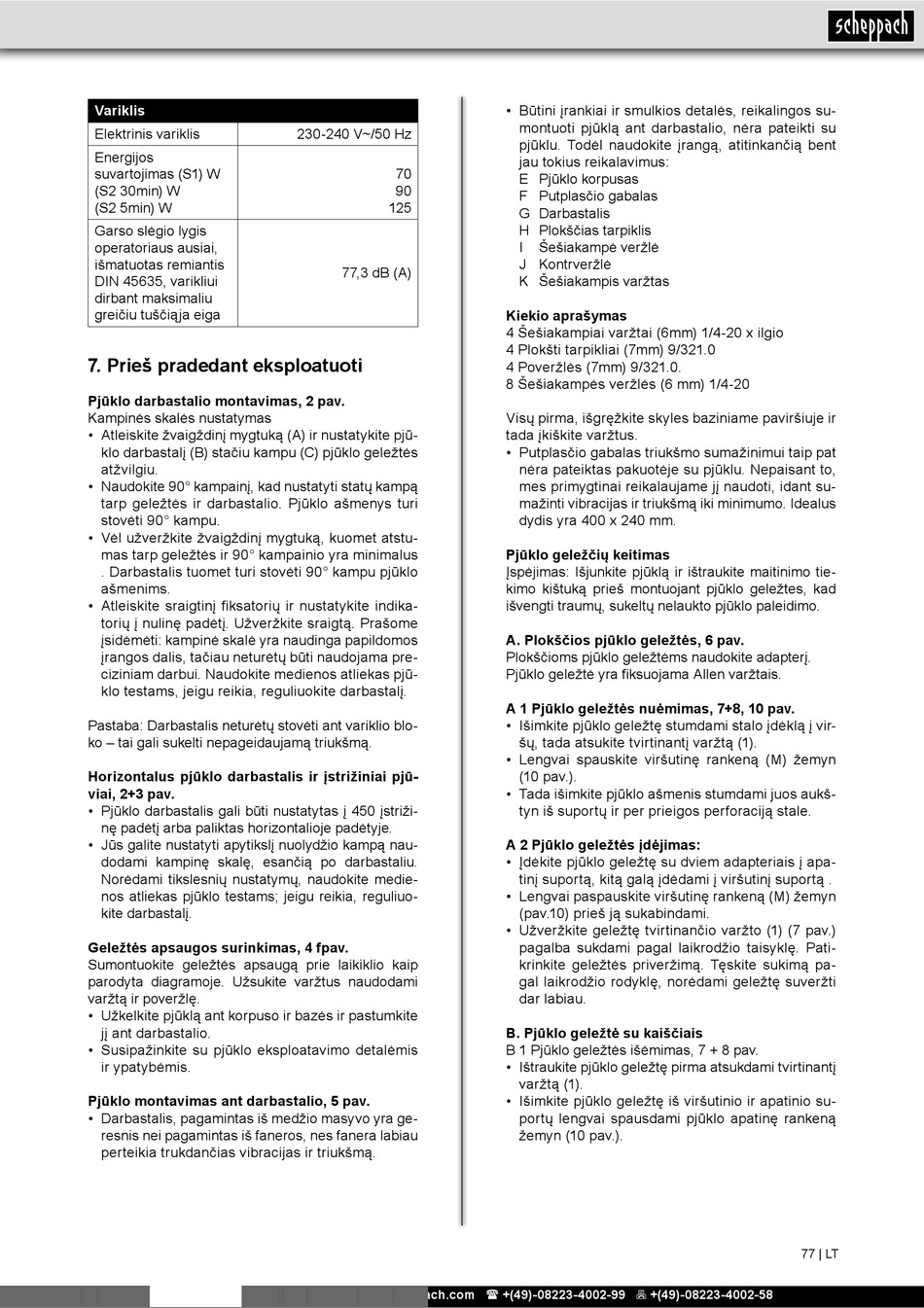

Variklis
Elektrinis variklis
Energijos
suvartojimas (S1) W
(S2 30min) W
(S2 5min) W
Garso slėgio lygis
operatoriaus ausiai,
išmatuotas remiantis
DIN 45635, varikliui
dirbant maksimaliu
greičiu tuščiąja eiga
7. Prieš pradedant eksploatuoti
Pjūklo darbastalio montavimas, 2 pav.
Kampinės skalės nustatymas
• Atleiskite žvaigždinį mygtuką (A) ir nustatykite pjū-
klo darbastalį (B) stačiu kampu (C) pjūklo geležtės
atžvilgiu.
• Naudokite 90° kampainį, kad nustatyti statų kampą
tarp geležtės ir darbastalio. Pjūklo ašmenys turi
stovėti 90° kampu.
• Vėl užveržkite žvaigždinį mygtuką, kuomet atstu-
mas tarp geležtės ir 90° kampainio yra minimalus
. Darbastalis tuomet turi stovėti 90° kampu pjūklo
ašmenims.
• Atleiskite sraigtinį fiksatorių ir nustatykite indika-
torių į nulinę padėtį. Užveržkite sraigtą. Prašome
įsidėmėti: kampinė skalė yra naudinga papildomos
įrangos dalis, tačiau neturėtų būti naudojama pre-
ciziniam darbui. Naudokite medienos atliekas pjū-
klo testams, jeigu reikia, reguliuokite darbastalį.
Pastaba: Darbastalis neturėtų stovėti ant variklio blo-
ko – tai gali sukelti nepageidaujamą triukšmą.
Horizontalus pjūklo darbastalis ir įstrižiniai pjū-
viai, 2+3 pav.
• Pjūklo darbastalis gali būti nustatytas į 450 įstriži-
nę padėtį arba paliktas horizontalioje padėtyje.
• Jūs galite nustatyti apytikslį nuolydžio kampą nau-
dodami kampinę skalę, esančią po darbastaliu.
Norėdami tikslesnių nustatymų, naudokite medie-
nos atliekas pjūklo testams; jeigu reikia, reguliuo-
kite darbastalį.
Geležtės apsaugos surinkimas, 4 fpav.
Sumontuokite geležtės apsaugą prie laikiklio kaip
parodyta diagramoje. Užsukite varžtus naudodami
varžtą ir poveržlę.
• Užkelkite pjūklą ant korpuso ir bazės ir pastumkite
jį ant darbastalio.
• Susipažinkite su pjūklo eksploatavimo detalėmis
ir ypatybėmis.
Pjūklo montavimas ant darbastalio, 5 pav.
• Darbastalis, pagamintas iš medžio masyvo yra ge-
resnis nei pagamintas iš faneros, nes fanera labiau
perteikia trukdančias vibracijas ir triukšmą.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230-240 V~/50 Hz
70
90
125
77,3 dB (A)
• Būtini įrankiai ir smulkios detalės, reikalingos su-
montuoti pjūklą ant darbastalio, nėra pateikti su
pjūklu. Todėl naudokite įrangą, atitinkančią bent
jau tokius reikalavimus:
E Pjūklo korpusas
F Putplasčio gabalas
G Darbastalis
H Plokščias tarpiklis
I Šešiakampė veržlė
J Kontrveržlė
K Šešiakampis varžtas
Kiekio aprašymas
4 Šešiakampiai varžtai (6mm) 1/4-20 x ilgio
4 Plokšti tarpikliai (7mm) 9/321.0
4 Poveržlės (7mm) 9/321.0.
8 Šešiakampės veržlės (6 mm) 1/4-20
Visų pirma, išgręžkite skyles baziniame paviršiuje ir
tada įkiškite varžtus.
• Putplasčio gabalas triukšmo sumažinimui taip pat
nėra pateiktas pakuotėje su pjūklu. Nepaisant to,
mes primygtinai reikalaujame jį naudoti, idant su-
mažinti vibracijas ir triukšmą iki minimumo. Idealus
dydis yra 400 x 240 mm.
Pjūklo geležčių keitimas
Įspėjimas: Išjunkite pjūklą ir ištraukite maitinimo tie-
kimo kištuką prieš montuojant pjūklo geležtes, kad
išvengti traumų, sukeltų nelaukto pjūklo paleidimo.
A. Plokščios pjūklo geležtės, 6 pav.
Plokščioms pjūklo geležtėms naudokite adapterį.
Pjūklo geležtė yra fiksuojama Allen varžtais.
A 1 Pjūklo geležtės nuėmimas, 7+8, 10 pav.
• Išimkite pjūklo geležtę stumdami stalo įdėklą į vir-
šų, tada atsukite tvirtinantį varžtą (1).
• Lengvai spauskite viršutinę rankeną (M) žemyn
(10 pav.).
• Tada išimkite pjūklo ašmenis stumdami juos aukš-
tyn iš suportų ir per prieigos perforaciją stale.
A 2 Pjūklo geležtės įdėjimas:
• Įdėkite pjūklo geležtę su dviem adapteriais į apa-
tinį suportą, kitą galą įdėdami į viršutinį suportą .
• Lengvai paspauskite viršutinę rankeną (M) žemyn
(pav.10) prieš ją sukabindami.
• Užveržkite geležtę tvirtinančio varžto (1) (7 pav.)
pagalba sukdami pagal laikrodžio taisyklę. Pati-
krinkite geležtės priveržimą. Tęskite sukimą pa-
gal laikrodžio rodyklę, norėdami geležtę suveržti
dar labiau.
B. Pjūklo geležtė su kaiščiais
B 1 Pjūklo geležtės išėmimas, 7 + 8 pav.
• Ištraukite pjūklo geležtę pirma atsukdami tvirtinantį
varžtą (1).
• Išimkite pjūklo geležtę iš viršutinio ir apatinio su-
portų lengvai spausdami pjūklo apatinę rankeną
žemyn (10 pav.).
77 | LT
