Antriebsräder
Ausbau
1. Schalten Sie die Hauptsicherung aus, siehe Seite 8.
2. Bocken Sie das Chassis auf, so dass das Rad keine Bodenberührung mehr hat.
3. Lösen und entfernen Sie Nabenkappe (5), Schraube (4) sowie Unterlegscheiben (2) und (3), siehe Abb. 10.
4. Ziehen Sie das Rad von der Achse. Falls das Rad zu fest sitzt, verwenden Sie Nabenabzieher
304103-99-0, siehe Abb. 9.
Metallfelge
Einbau
1. Setzen Sie das Rad auf die Achse.
2. Setzen Sie Unterlegscheiben (2) und (3) auf Schraube (4) und ziehen Sie das Rad fest. Setzen Sie
die Nabenkappe auf, siehe Abb. 10.
3. Schalten Sie den Hauptschalter ein, siehe seite 8.
Wichtig! Die Schraube ist mit einer Sicherungsbeschichtung versehen und kann ca. 3-4 Mal auf- und
abgeschraubt werden. Anschließend muss sie gegen eine neue Schraube ausgetauscht werden.
Anziehdrehmoment: 24 Nm.
1
2
3
Metallfelge

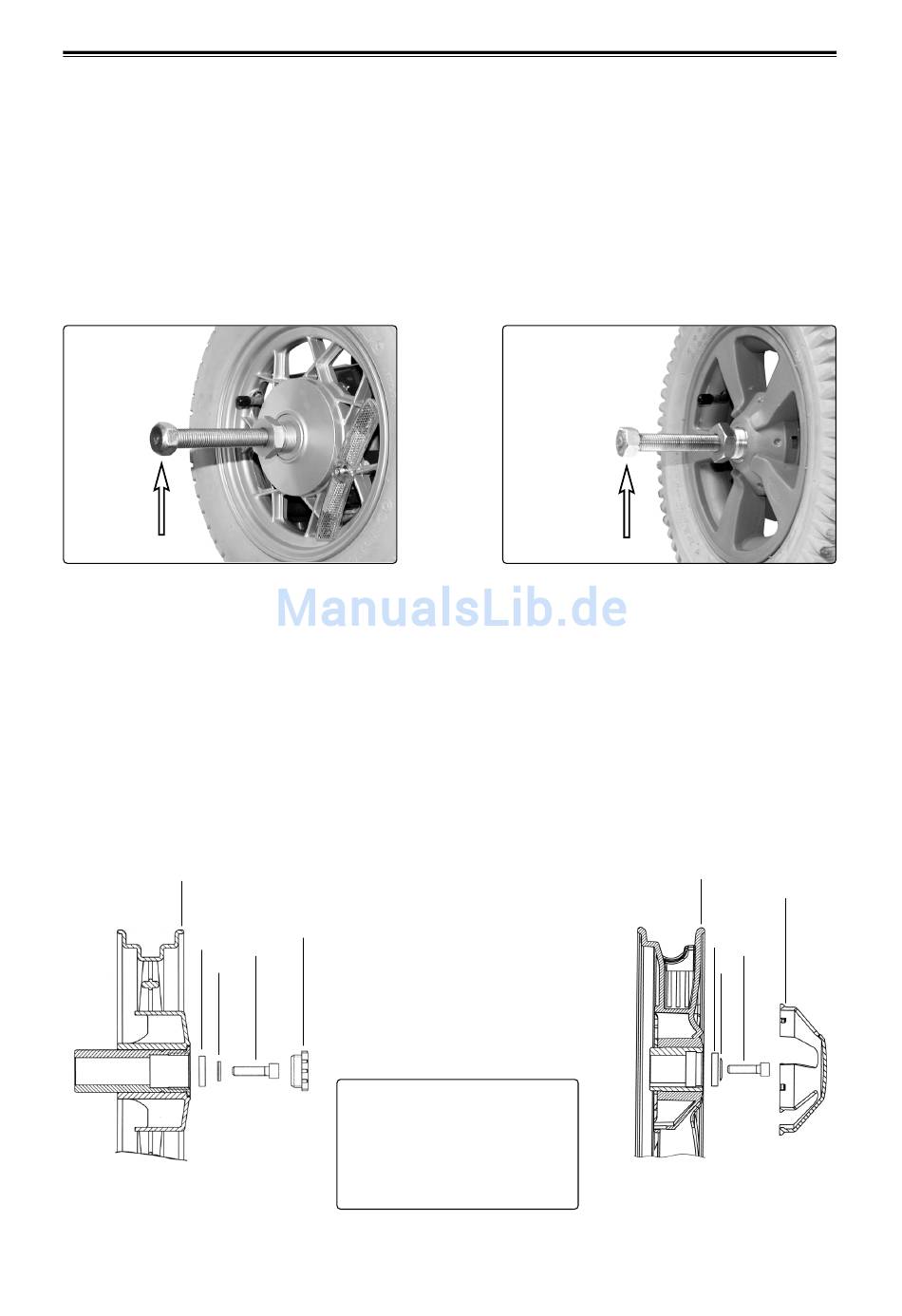

Abb. 9: Nabenabzieher 304103-99-0
5
4
1. Vorderfelge
2. Unterlegscheibe, TBRSB 8,4x26x5
3. Unterlegscheibe,
Nordlock M8x16,6 geklebt
4. Schraube Eslock, MC6S M8x35
5. Nabenkappe
Abb. 10: Befestigung Felge
Kunststofffelge
9
Antriebsräder
1
5
2
4
3
Kunststofffelge
