Bremsentriegelungsdraht
Der obere Draht dient zur Regelung der linken Bremseinheit, der untere Draht zur Regelung der
rechten Bremseinheit.
Ausbau
1.
Fahren Sie den Sitz ganz hoch (verwenden Sie die
mitgelieferte Kurbel für Rollstühle ohne
Sitzhöhenverstellung), siehe Seite 7.
2.
Nehmen Sie die Abdeckung ab, siehe Seite 7.
Führen Sie den Bremsentriegelungsgriff nach
vorne, um den Ausbau zu erleichtern.
3.
Lösen Sie die Gegenmutter (13:1).
4.
Schrauben Sie die Einstellschraube (13:2) ganz ein.
5.
Lösen Sie den Draht von der Magnetbremse und
vom Bremsentriegelungsmechanismus.
Bremsentriegelungsgeber
Ausbau
1.
Fahren Sie den Sitz ganz hoch (verwenden Sie die
mitgelieferte Kurbel für Rollstühle ohne
Sitzhöhenverstellung).
Nehmen Sie die Abdeckung ab, siehe Seite 7.
2.
Stellen Sie die Hauptsicherung auf „AUS", siehe
Seite 8.
3.
Lösen Sie die beiden Befestigungsschrauben des
Gebers, siehe Abb. 14:1.
4.
Schneiden Sie die beiden Kabelbinder ab und
lösen Sie den Kabelanschluss, siehe Abb. 14.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
1
2

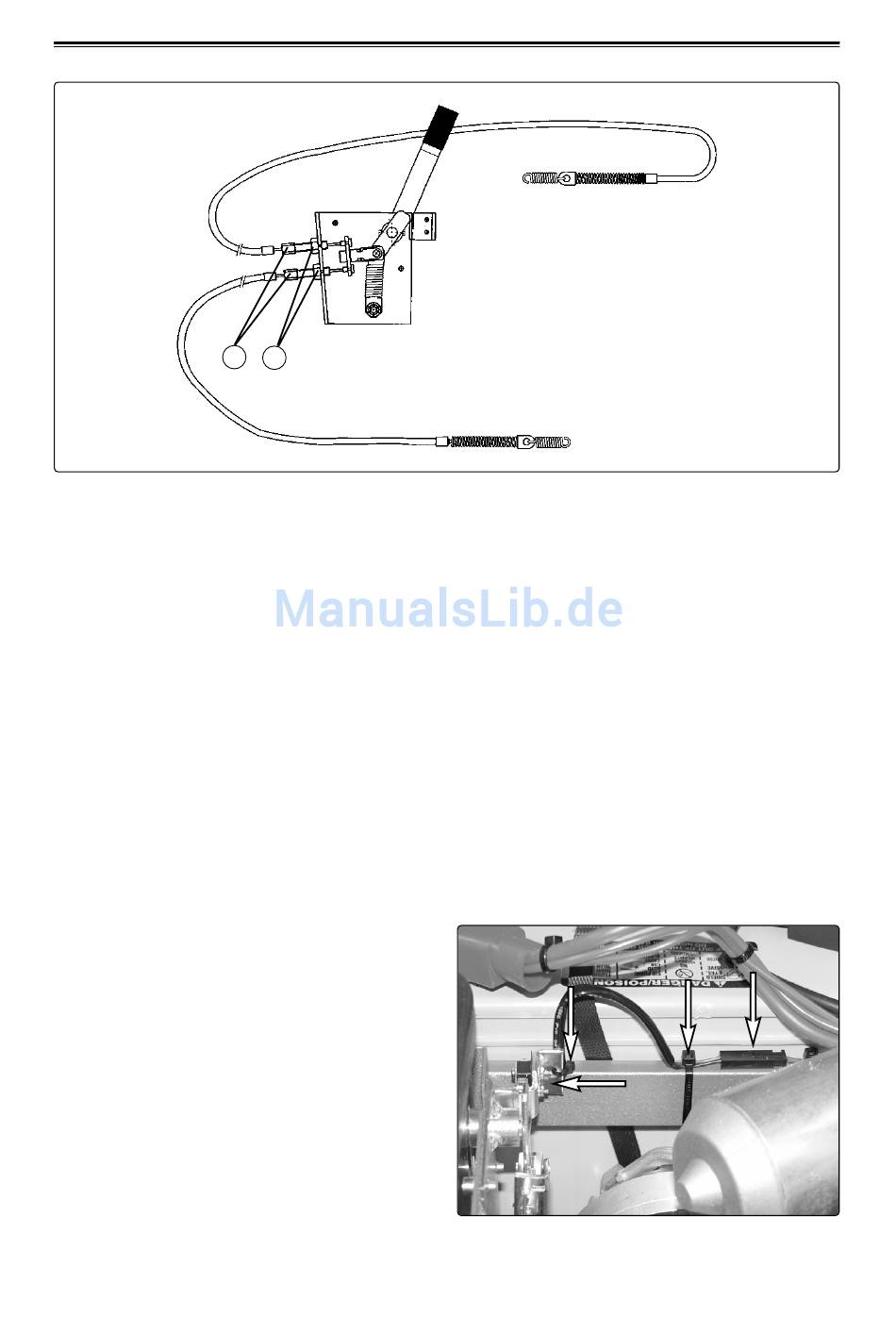

Abb. 13: Bremsentriegelungsmechanismus
Einbau
1.
Montieren Sie den Draht zuerst an der
Magnetbremse und anschließend am
Entriegelungsgriff.
2.
Justieren Sie die Länge der Drahthülse mit der
Justierschraube (13:2), so dass der Draht
stramm sitzt, aber nicht am Entriegelungsbügel
zieht.
3.
Führen Sie eine Funktionsprüfung durch.
Entriegeln Sie die Bremsentriegelung mit dem
Entriegelungsgriff und stellen Sie sicher, dass
das Rad sich drehen lässt.
4.
Bringen Sie die Abdeckung wieder an, siehe
Seite 7.
Abb. 14: Bremsentriegelungsgeber
