Steuerung
Ausbau
1.
Stellen Sie die Hauptsicherung auf "AUS", siehe
Seite 8.
2.
Lösen Sie die Kabel der Steuerung, indem Sie den
Kontakt an der Rückseite der Steuerung gerade
herausziehen.
3.
Um die Steuerung abzunehmen, lösen Sie
zunächst die Schrauben an der gemeinsamen
Halterung für Steuerung und Knopfkasten, siehe
Abb. 45. Nehmen Sie dann die Halterung der
Steuerung ab, indem Sie die beiden Schrauben an
der Rückseite der Steuerung abschrauben,
siehe Abb. 46.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
Knopfkasten
Ausbau
1.
Lösen Sie den Deckel des Knopfkastens, indem Sie
ihn gerade nach oben ziehen. Wenn der Deckel fest
sitzt, kann man einen Schraubenzieher an der
Kurzseite des Knopfkasten ansetzen und den
Deckel vom Unterteil abheben, siehe Abb. 47.
2.
Die Leiterplatte mit Kabel kann jetzt aus dem
Kasten genommen werden.
3.
Lösen Sie die Kabel von der Leiterplatte, indem Sie
den Kontakt gerade hochziehen, siehe Abb. 48.
4.
Um den Knopfkasten abzunehmen, lösen Sie
zunächst die Schrauben an der gemeinsamen
Halterung für Steuerung und Knopfkasten, siehe
Abb. 45. Nehmen Sie dann die Halterung des
Knopfkastens ab, indem Sie die beiden Schrauben
an der Unterseite des Knopfkastens abschrauben,
siehe Abb. 46. Kontrollieren Sie die Position der
Halterung für den späteren Einbau.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.

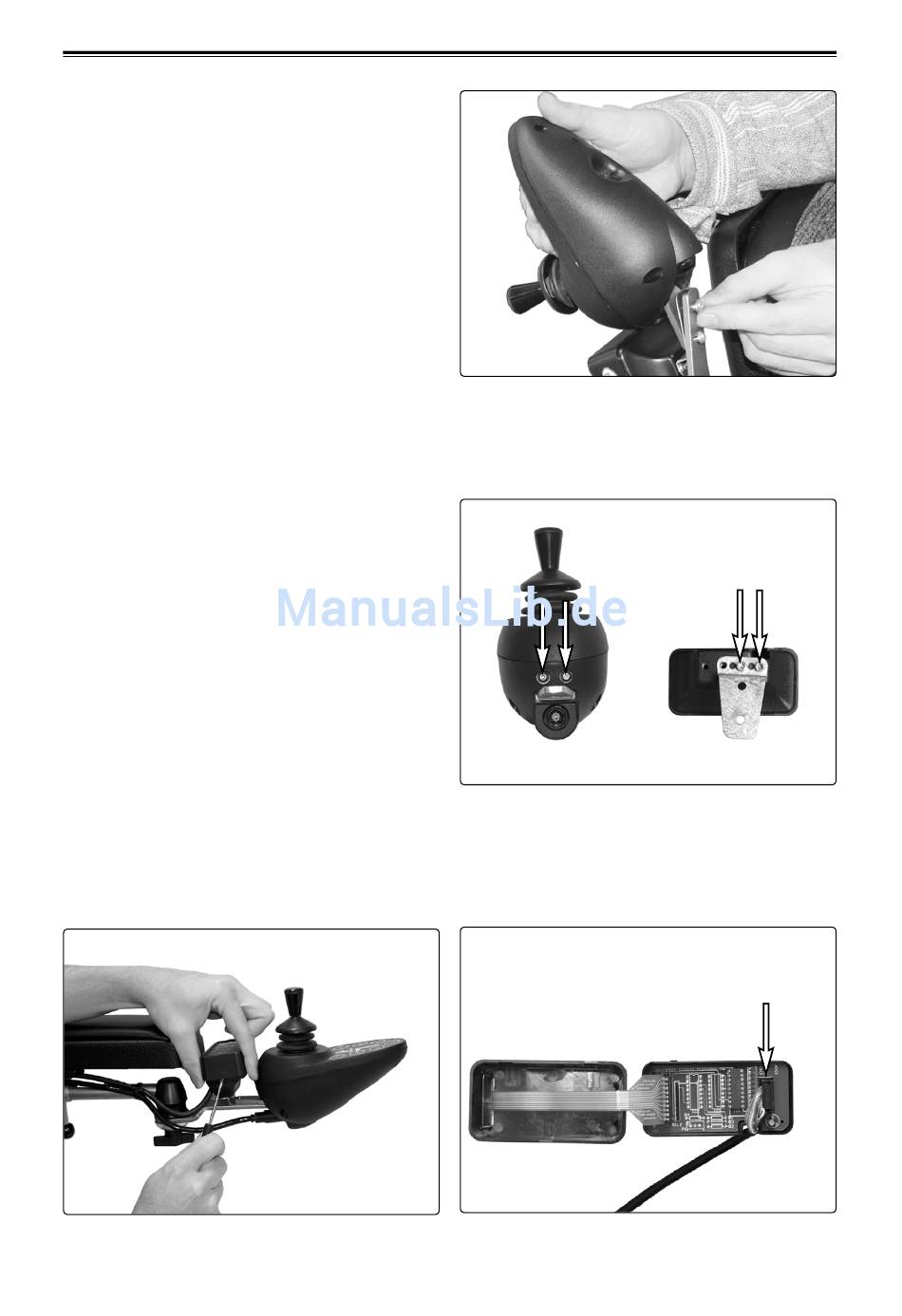

Abb. 47. Deckel des Knopfkastens abnehmen.
Abb. 45 Halterung von Steuerung
und Knopfkasten.
Abb. 46. Halterung von Steuerung
und Knopfkasten.
Abb. 48. Anschlüsse Knopfkasten.
23
