8.6 Remote-Schnittstelle
8.6.2

Status-Diagramm der Remote-Schnittstelle

58 ￭￭￭￭￭￭￭￭
Pin Nr. Belegung
7 +5 Volt
8 Input 0
9 Input 1
Inputs
+5 V
Outputs
Dosiermodus DOS
[GO]
ready
Pulse
Error
Start
Stop

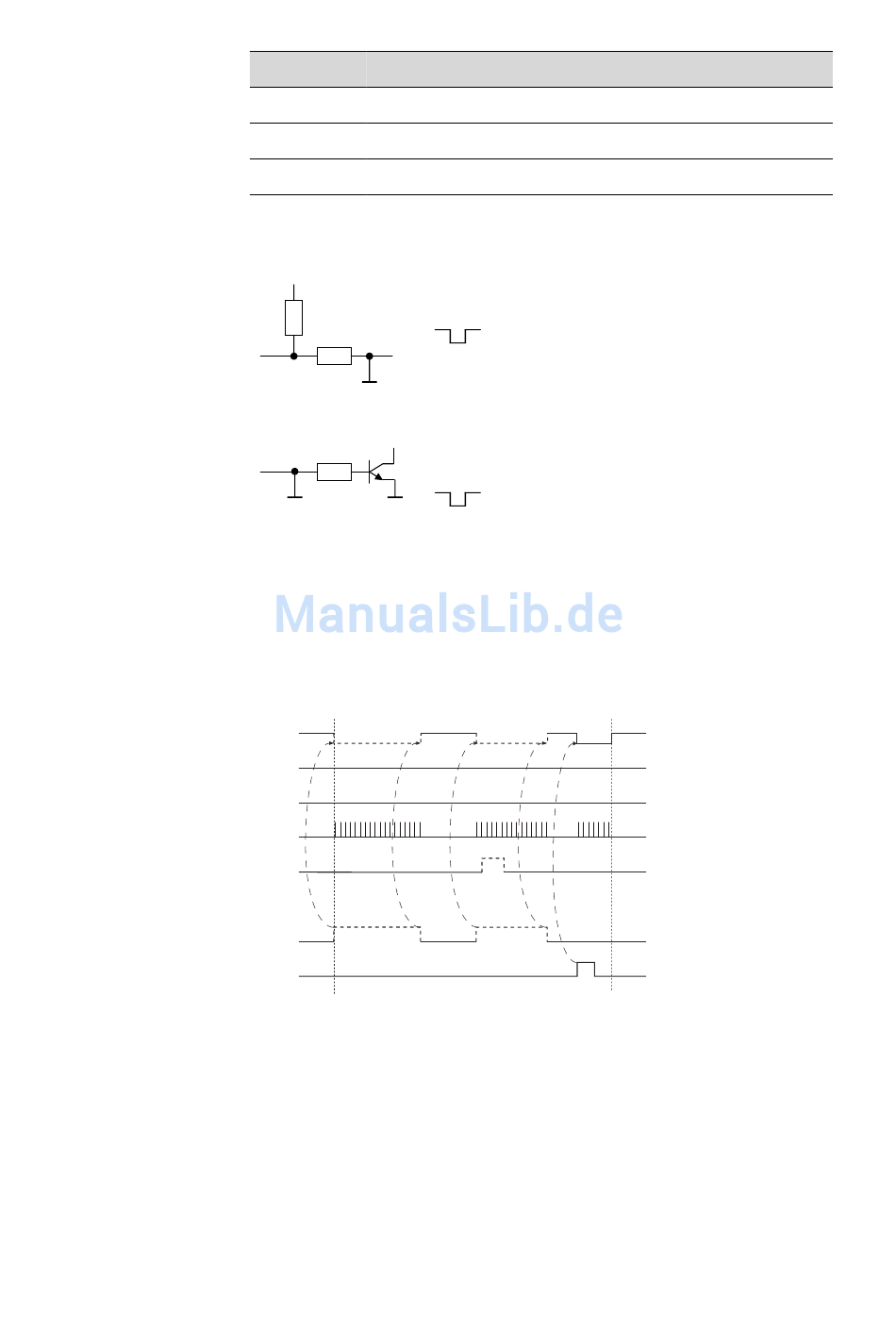

Abbildung 21 Remote-Statusdiagramm DOS
ca. 5 kΩ Pull-up
t p
t > 100 ms
p
aktiv = low, inaktiv = high
Open Collector
t p
t > 200 ms
p
aktiv = low, inaktiv = high
I = 20 mA, V = 40 V
C CEO
+5 V: maximale Belastung = 20 mA
[Go]
[Fill]
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭

Funktion

Start/Go
Stop/Fill
Output 0
Output 1
Output 2
Output 3
Output 4
Input 0
Input 1
876 Dosimat plus
