OptiBean (XL) Touch

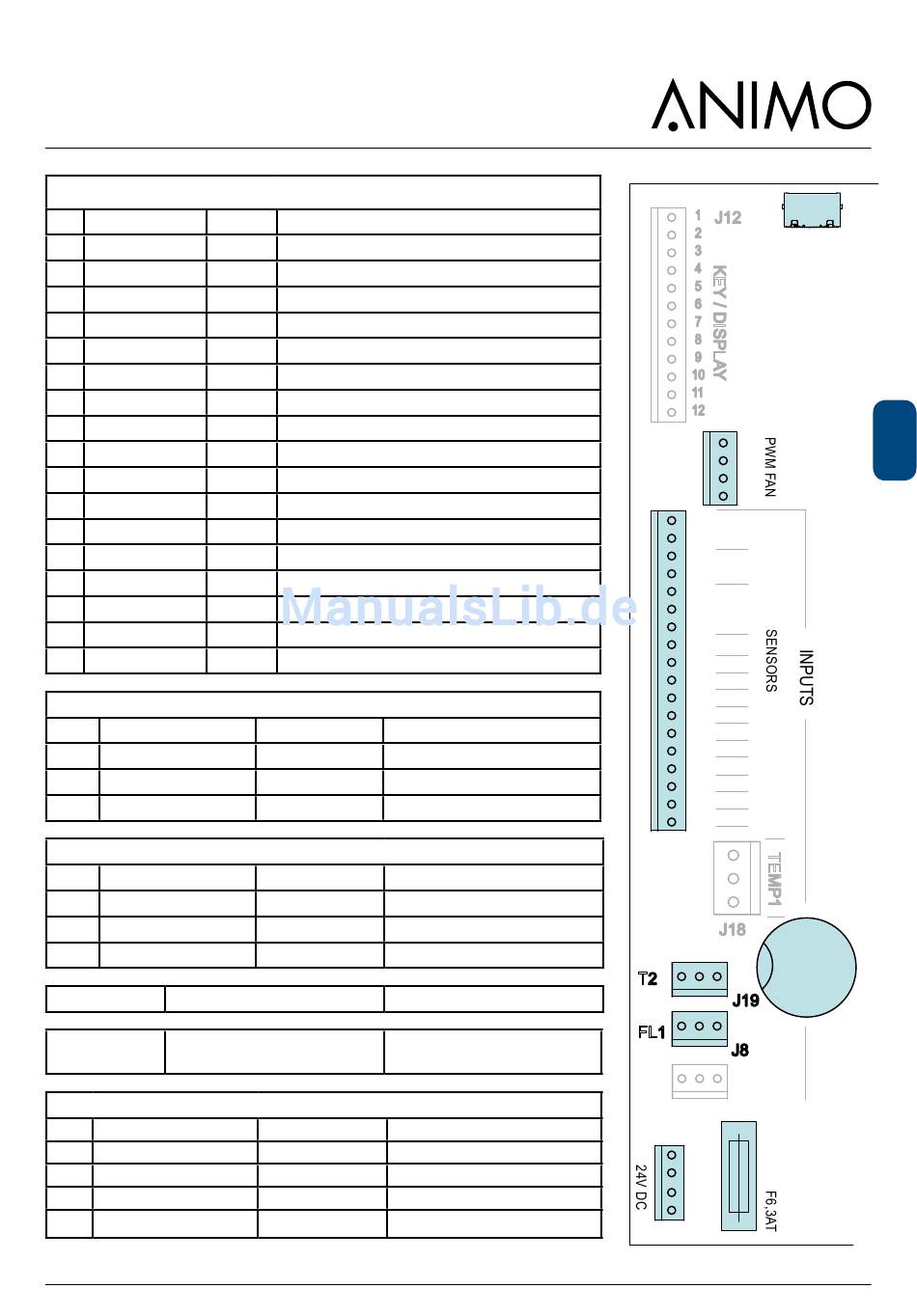

Stecker J7 (Eingänge)
Pin Sensor Farbe
1-2 - -
3 LB Tropfschale Gelb
4 GND Tropfschale Schwarz
5 - -
6 GND Schwarz
7 - -
8 GND Schwarz
9 AS Abfallbehälter Pink
10 - -
11 DS Tür 1 Orange
12 GND Schwarz
13 - -
14 IN 1 Brüher 1 Blau
15 IN2 Brüher 2 Grau
16 IN3 Tür 2 Pink
17 GND Schwarz
18 - -
Stecker J19 / T2 (NTC Sensor)
Pin Sensor
1 NTC Sensor
2 -
3 NTC Sensor
Stecker J8 / FL1 (Durchflussmesser)
Pin Sensor
1 Impuls
2 Masse
3 Impuls
Batterie B1
Lithium 3V Typ CR2032
Sicherung
6.3 A träge
F3

Stecker J1 (Versorgung)

Pin
1 Masse (GND)
2 Masse (GND)
3 +24 Vdc
4 +24 Vdc
02/2018 Rev. 0.4
Anmerkungen
Niveausensor Tropfschale
Niveausensor Erdung Tropfschale
Erdung Brühschalter 2
Erdung Brühschalter 1
Abfallbehälter platziert, Kontakt geschlossen
Tür geschlossen, Kontakt geschlossen
Brüher in Füllposition, Kontakt „offen"
Brüher in Füllposition, Kontakt „offen"
Türverriegelung geschlossen, Kontakt geschlossen
Erdung Türschalter und Abfallbehälter
Farbe Anmerkungen
Violett
-
Violett
Farbe Anmerkungen
Braun
Funktionserde
Weiß
Art. Nr. 02816
Art. Nr. 03391
Farbe Anmerkungen
Schwarz
Schwarz
Rot
Rot
FL2
105
HDMI
Main board
1
2
3
J250
4
1
+5V
2
GND
3
LB
4
GND
5
LSL
6
GND
7
LSH
8
GND
9
AS
10 BS
11 DS
12 OM
13 OM1
14 IN1
IN2
15
IN3
16
GND
17
24V
18
J7
+
BATT
J9
F3
1
2
3
4
J1
DE
