BIOS‐Menü
Sehen Sie sich das KOSTENLOSE Smart Installationshandbuch an.

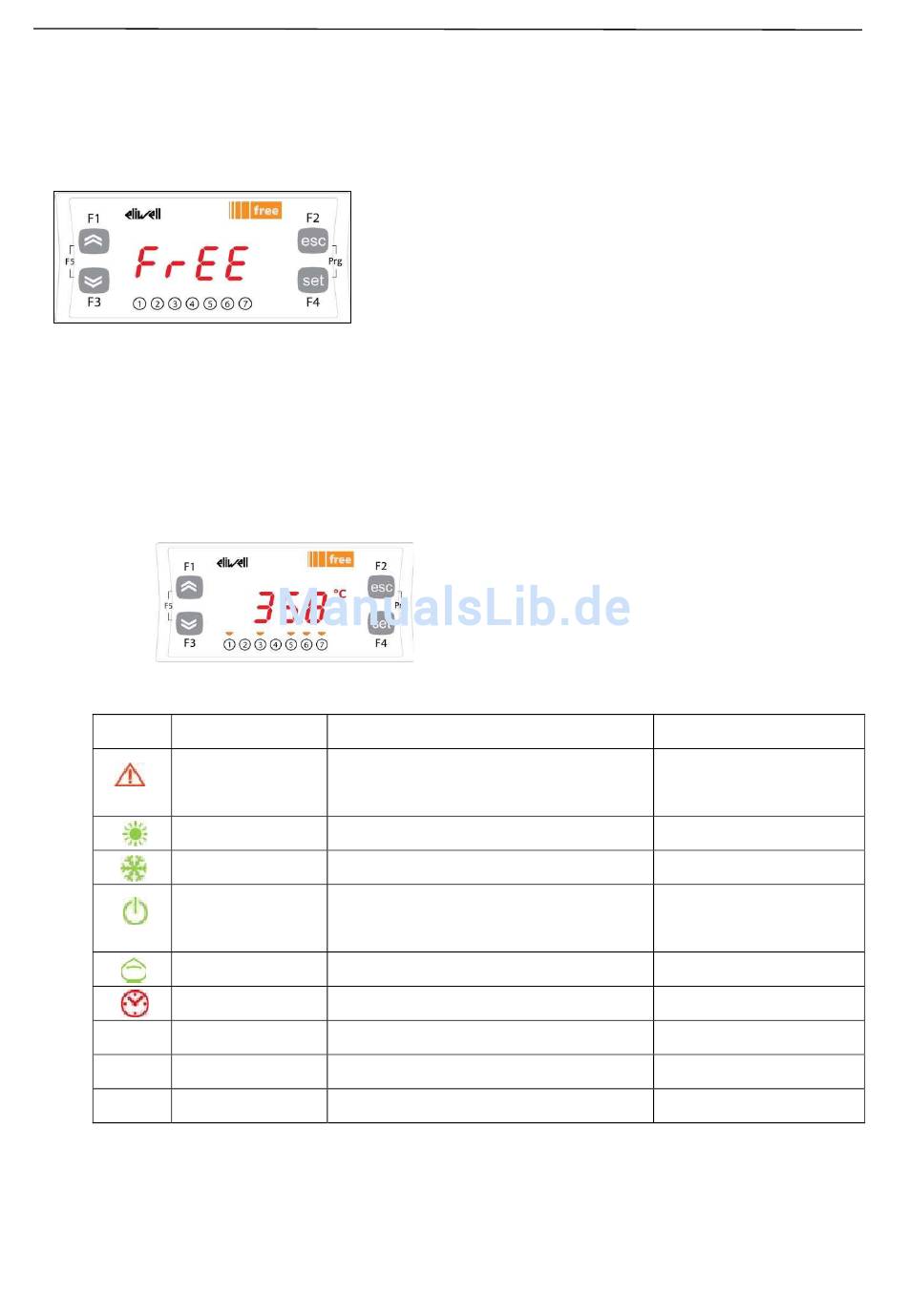

Wurde keine Applikation auf das Gerät heruntergeladen, erscheint im Display das
3
Label "FREE"
. Drücken Sie F5, um aus dem SPS‐Menü in das BIOS‐Menü zu gelangen
PLC‐Menü
Die folgenden Abschnitte beschreiben das Menü der PLC‐Anwendung, das auf dem FREE Smart
Display verfügbar ist.
Hauptbildschirm
Die Hauptbildschirm zeigt den vom Regelfühler gemessenen Wert (Rücklauftemperatur), wenn
das Gerät nicht ausgeschaltet ist (in diesem Fall zeigt das Display das Label OFF).
Die Tabelle zeigt die Bedeutung der LEDs am Gerät.
Symbol
Beschreibung
Alarm
Heizung
Kühlung
Standby
Energiesparmodus n/a
Uhr (RTC)
1
Gate By‐Pass
2
Erneuerung CO
3
Nicht benutzt
________________________________
3
Alle Beispiele beziehen sich auf ein Smart 32 x 74. Das 4‐Din‐Modell hat ein ähnliches
Display
Eingeschaltet
Mindestens ein Alarm ist aktiv.
n/a
n/a
Das Gerät befindet sich im Standby‐
Modus
Die Timer sind aktiviert
Gate By‐Pass ist aktiv
Die Erneuerung nach CO
2
n/a
Blinken
Aktive Alarme können
zurückgesetzt werden
n/a
n/a
n/a
n/a
n/a
n/a
‐Gehalt ist aktiv
n/a
2
n/a
23
