REGLER FÜR DIE WÄRMERÜCKGEWINNUNG
SM0118_v2 Version 01.01 .

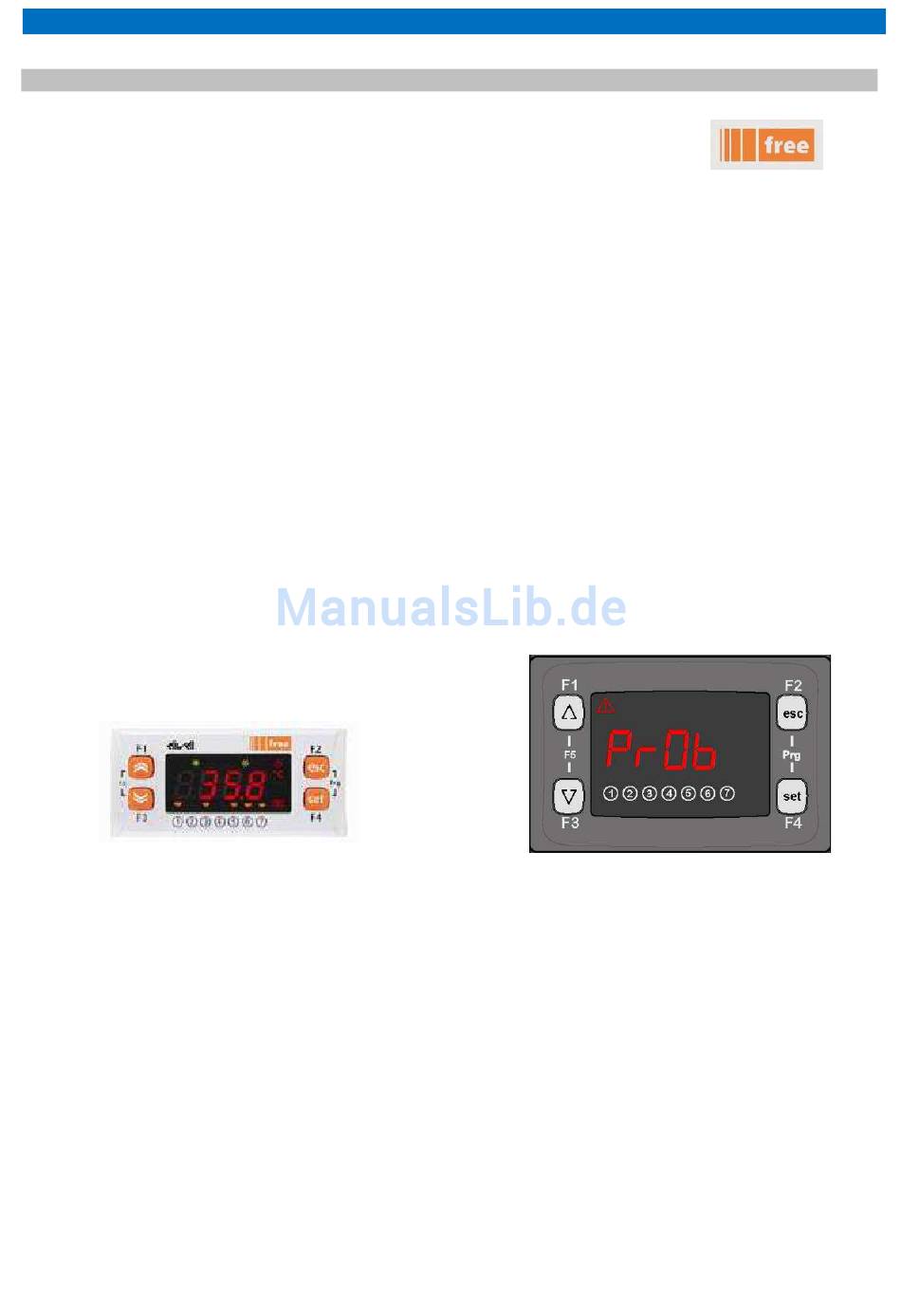

USER INTERFACE
Mit den Pfeiltasten kann durch das
Programmiermenü navigiert werden. Um zum
vorherigen Menü zurückzukehren, drücken Sie die
Taste "esc". Um eine Bedingung zu bestätigen,
drücken Sie die Taste "set". Der Controller verfügt
über zwei verschiedene Menüs, wie z.B.:
1 ‐ Konfigurationsmenü "FREE
2‐ Programmmenü mit zwei Untermenüs:
Menü "SET"
Menü "PAR"
Um in das Konfigurationsmenü zu gelangen,
drücken Sie gleichzeitig die Tasten "F1" und "F3".
Wenn Sie dieses Menü aufrufen, erscheint das Label
"FREE" auf dem Bildschirm. (Dieses Menü ist intern
konfiguriert und kann nur unter Aufsicht von
ELIWELL‐Personal bedient werden).
Wenn das Menü "FREE" ein internes Menü
"UNMODIFIZIERBARES" kann der Status der Ein‐
/Ausgangsvariablen durch einmaliges Drücken der
Taste "SET" angezeigt werden. Wenn diese Taste
gedrückt wird, erscheinen die folgenden Ordner mit
den Statusvariablen auf dem Display:
AI – Analoge Eingänge
DI ‐ Digitale Eingänge
DO ‐ Digitale Ausgänge
Das Gerät verfügt über Symbole zur Anzeige des
Regelstatus (Kälte, Hitze, Abtauung usw.). Es hat
auch mehrere voll konfigurierbare LEDs an der
Unterseite.
‐
PROGRAM MENÜS
MENÜ "SET"
Dieses Menü kann durch Drücken der Taste "set"
aufgerufen werden. Dieses Menü dient nicht zur
Konfiguration, sondern zur Anzeige und/oder
Änderung einiger Parameter. Der erste Ordner, der
in diesem Menü erscheint, ist "PrOb".
In diesem Menü finden Sie die folgenden Ordner:
‐ PrOb
‐ AL
PROB: Ruft das Untermenü zur Anzeige der an die
Steuerung angeschlossenen Sonden.
AL: Ruft das Untermenü Alarm auf. Dieses Menü ist
bei aktivem Alarm sichtbar.
