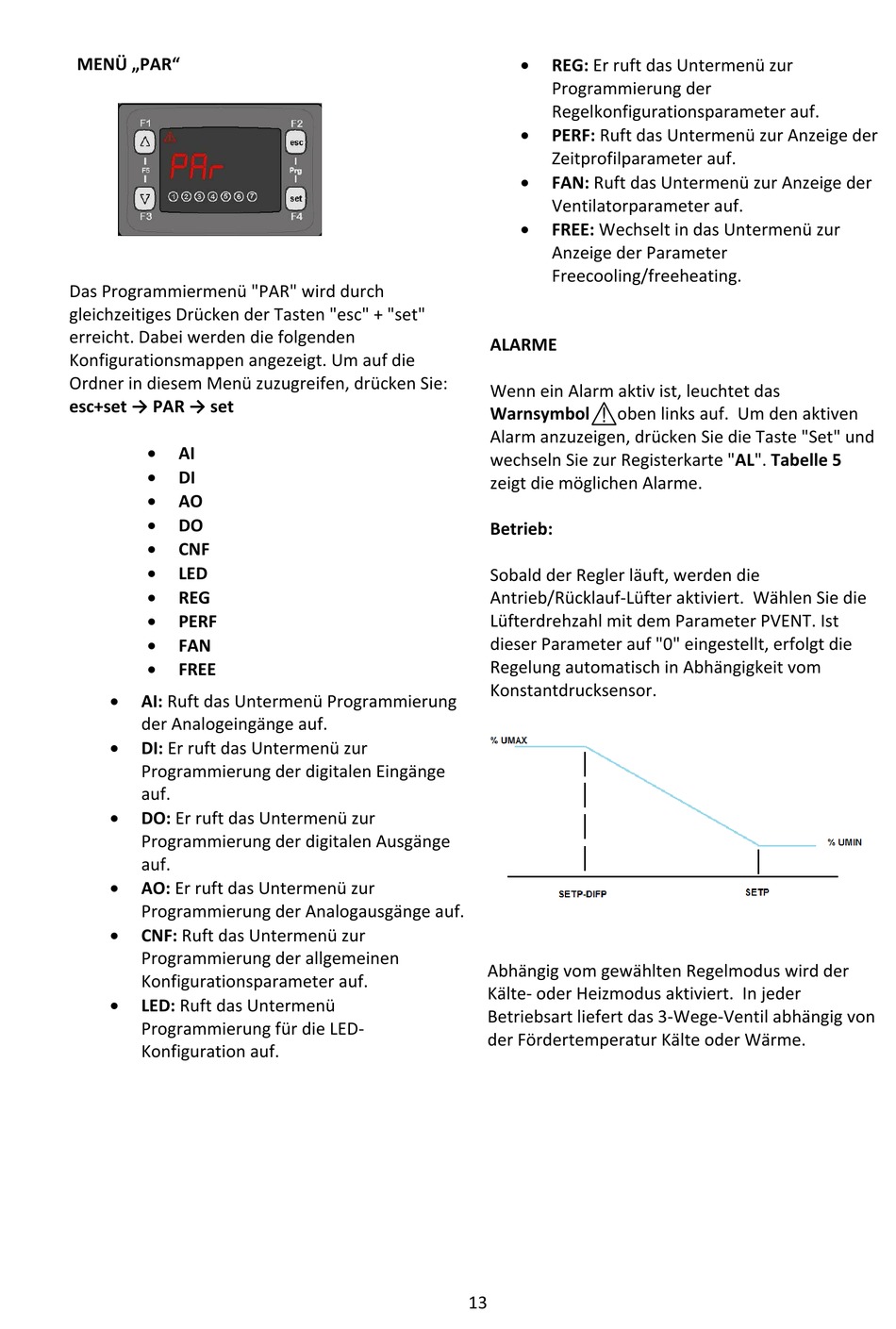

MENÜ „PAR"
Das Programmiermenü "PAR" wird durch
gleichzeitiges Drücken der Tasten "esc" + "set"
erreicht. Dabei werden die folgenden
Konfigurationsmappen angezeigt. Um auf die
Ordner in diesem Menü zuzugreifen, drücken Sie:
esc+set → PAR → set
AI
DI
AO
DO
CNF
LED
REG
PERF
FAN
FREE
AI: Ruft das Untermenü Programmierung
der Analogeingänge auf.
DI: Er ruft das Untermenü zur
Programmierung der digitalen Eingänge
auf.
DO: Er ruft das Untermenü zur
Programmierung der digitalen Ausgänge
auf.
AO: Er ruft das Untermenü zur
Programmierung der Analogausgänge auf.
CNF: Ruft das Untermenü zur
Programmierung der allgemeinen
Konfigurationsparameter auf.
LED: Ruft das Untermenü
Programmierung für die LED‐
Konfiguration auf.
REG: Er ruft das Untermenü zur
Programmierung der
Regelkonfigurationsparameter auf.
PERF: Ruft das Untermenü zur Anzeige der
Zeitprofilparameter auf.
FAN: Ruft das Untermenü zur Anzeige der
Ventilatorparameter auf.
FREE: Wechselt in das Untermenü zur
Anzeige der Parameter
Freecooling/freeheating.
ALARME
Wenn ein Alarm aktiv ist, leuchtet das
Warnsymbol ! oben links auf. Um den aktiven
!
Alarm anzuzeigen, drücken Sie die Taste "Set" und
wechseln Sie zur Registerkarte "AL". Tabelle 5
zeigt die möglichen Alarme.
Betrieb:
Sobald der Regler läuft, werden die
Antrieb/Rücklauf‐Lüfter aktiviert. Wählen Sie die
Lüfterdrehzahl mit dem Parameter PVENT. Ist
dieser Parameter auf "0" eingestellt, erfolgt die
Regelung automatisch in Abhängigkeit vom
Konstantdrucksensor.
Abhängig vom gewählten Regelmodus wird der
Kälte‐ oder Heizmodus aktiviert. In jeder
Betriebsart liefert das 3‐Wege‐Ventil abhängig von
der Fördertemperatur Kälte oder Wärme.
13
