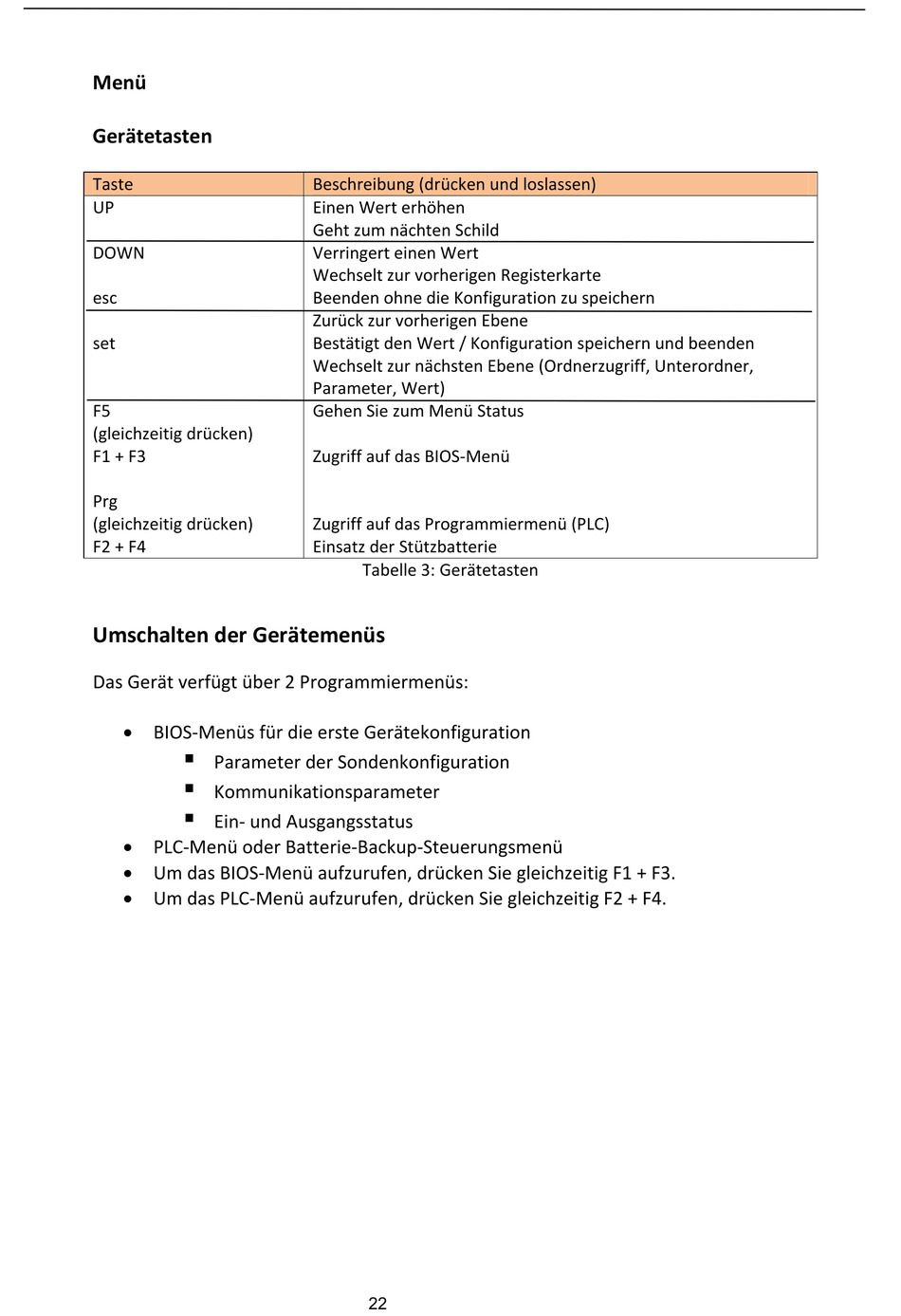

Menü
Gerätetasten
Taste
UP
DOWN
esc
set
F5
(gleichzeitig drücken)
F1 + F3
Prg
(gleichzeitig drücken)
F2 + F4
Umschalten der Gerätemenüs
Das Gerät verfügt über 2 Programmiermenüs:
BIOS‐Menüs für die erste Gerätekonfiguration
Parameter der Sondenkonfiguration
Kommunikationsparameter
Ein‐ und Ausgangsstatus
PLC‐Menü oder Batterie‐Backup‐Steuerungsmenü
Um das BIOS‐Menü aufzurufen, drücken Sie gleichzeitig F1 + F3.
Um das PLC‐Menü aufzurufen, drücken Sie gleichzeitig F2 + F4.
Beschreibung (drücken und loslassen)
Einen Wert erhöhen
Geht zum nächten Schild
Verringert einen Wert
Wechselt zur vorherigen Registerkarte
Beenden ohne die Konfiguration zu speichern
Zurück zur vorherigen Ebene
Bestätigt den Wert / Konfiguration speichern und beenden
Wechselt zur nächsten Ebene (Ordnerzugriff, Unterordner,
Parameter, Wert)
Gehen Sie zum Menü Status
Zugriff auf das BIOS‐Menü
Zugriff auf das Programmiermenü (PLC)
Einsatz der Stützbatterie
Tabelle 3: Gerätetasten
22
