4 Ändern der Standardwerkseinstellung

Einstellen der Prozentskalenausgabe

98
Diese Einstellung konvertiert die DC-Stromstärkenanzeige in
die Prozentskalenausgabe: 0% bis 100% basierend auf einem
Bereich von 4 mA bis 20 mA oder 0 mA bis 20 mA. Eine
25%-Ausgabe steht zum Beispiel für eine DC-Stromstärke von
8 mA für den Bereich von 4 mA bis 20 mA oder eine
DC-Stromstärke von 5 mA für den Bereich von 0 mA bis 20 mA.
Zur Deaktivierung dieser Funktion wählen Sie die Einstellung
OFF.

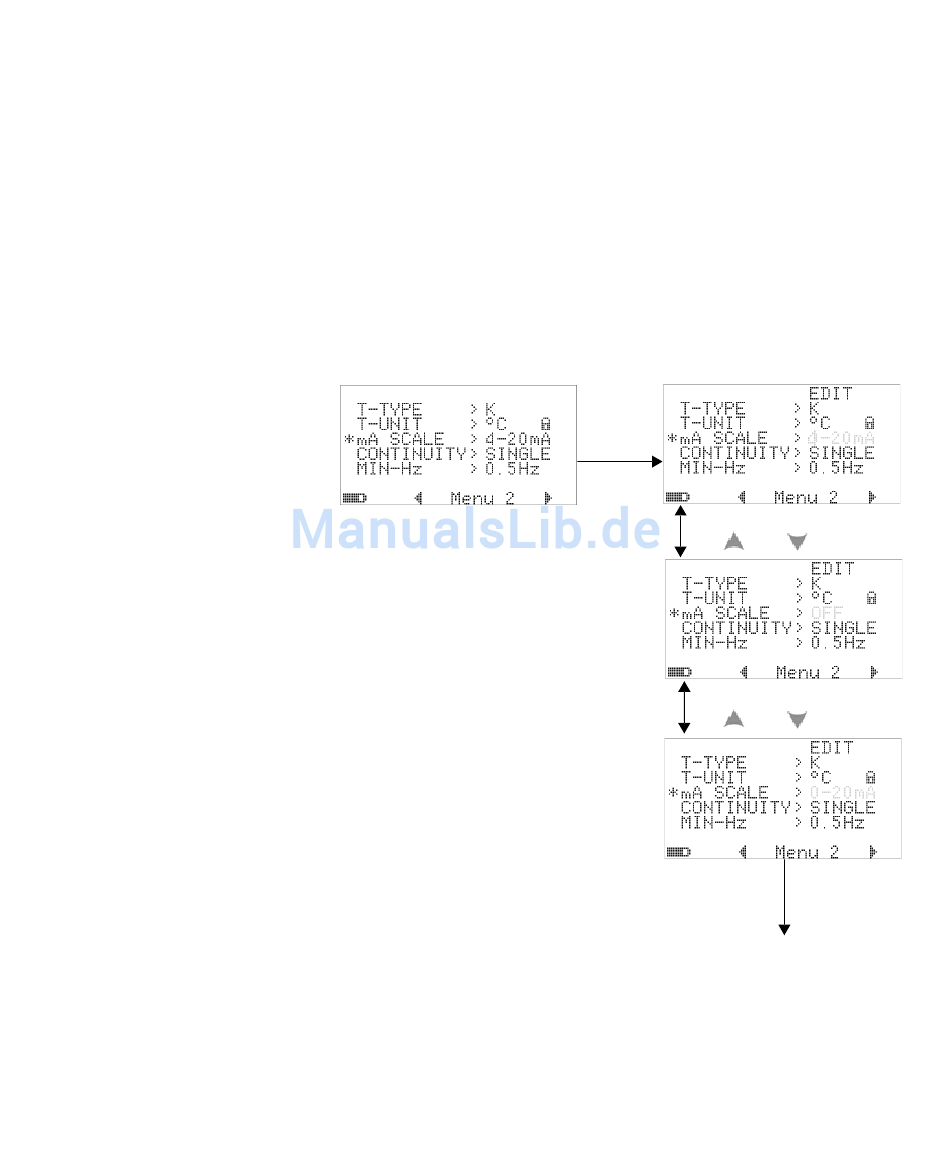

Abbildung 4-9 Einstellen der Prozentskalenausgabe

Drücken
Sie zum
Bearbeiten
auf Hz.
Drücken Sie zur Konfiguration
auf oder
Drücken Sie zur Konfiguration
auf oder
Drücken Sie zum
Speichern und Beenden
auf Hz oder zum Beenden
ohne Speichern auf Esc.
U1253B Benutzer- und Servicehandbuch
.
.
