Les humidificateurs compactSteam sont disponibles en deux modèles:
Distribution de la vapeur en conduite
CompactSteam est fabriqué en différents modèles qui se différencient pour capacité (kg de vapeur
produits par heure) et tension (le choix de la tension dépend du réseau national). Chaque modèle est
identifié par un code alphanumérique de 10 caractères.Ci-dessous la signification de chaque caractère:
CH m ss c v xx r
CH signifie compactSteam Humidifier (humidificateur compactSteam) et il s'agit d'un champ fixe
m = modèle: 0 pour injection en conduite, F pour diffusion directe dans le milieu
ss = flux nominal de vapeur en kg/h (consulter le tableau à la page 27 pour la liste complète du flux
nominal de vapeur)
c = type de contrôle: V = contrôle On/OFF ou proportionnel 0...10 Vdc
v = alimentation électrique: 1 = 110 VAC monophasé, 2 =20 VAC monophasé
xx = personnalisation ou xH = paquet complet (compactSteam + CLIMA)
r = version
Exemples:
CH002V1000: compactSteam pour injection en conduite (m = 0), flux nominal
de vapeur . livres/heure / 2. kg/h (ss = 02), 110 Vac monophasé
(v = 1), non personnalisé, (xx = 00), version 0 (r = 0)
CHF02V2000: compactSteam pour diffusion directe dans le milieu (m=F), flux
nominal de vapeur . livres/heure/2, kg/heure (ss = 02), 20 Vac,
non personnalisé (xx=0), version 0 (r=0)
compactSteam +00221906 - rel. 2.2 - 28.09.2007

2. MODELES

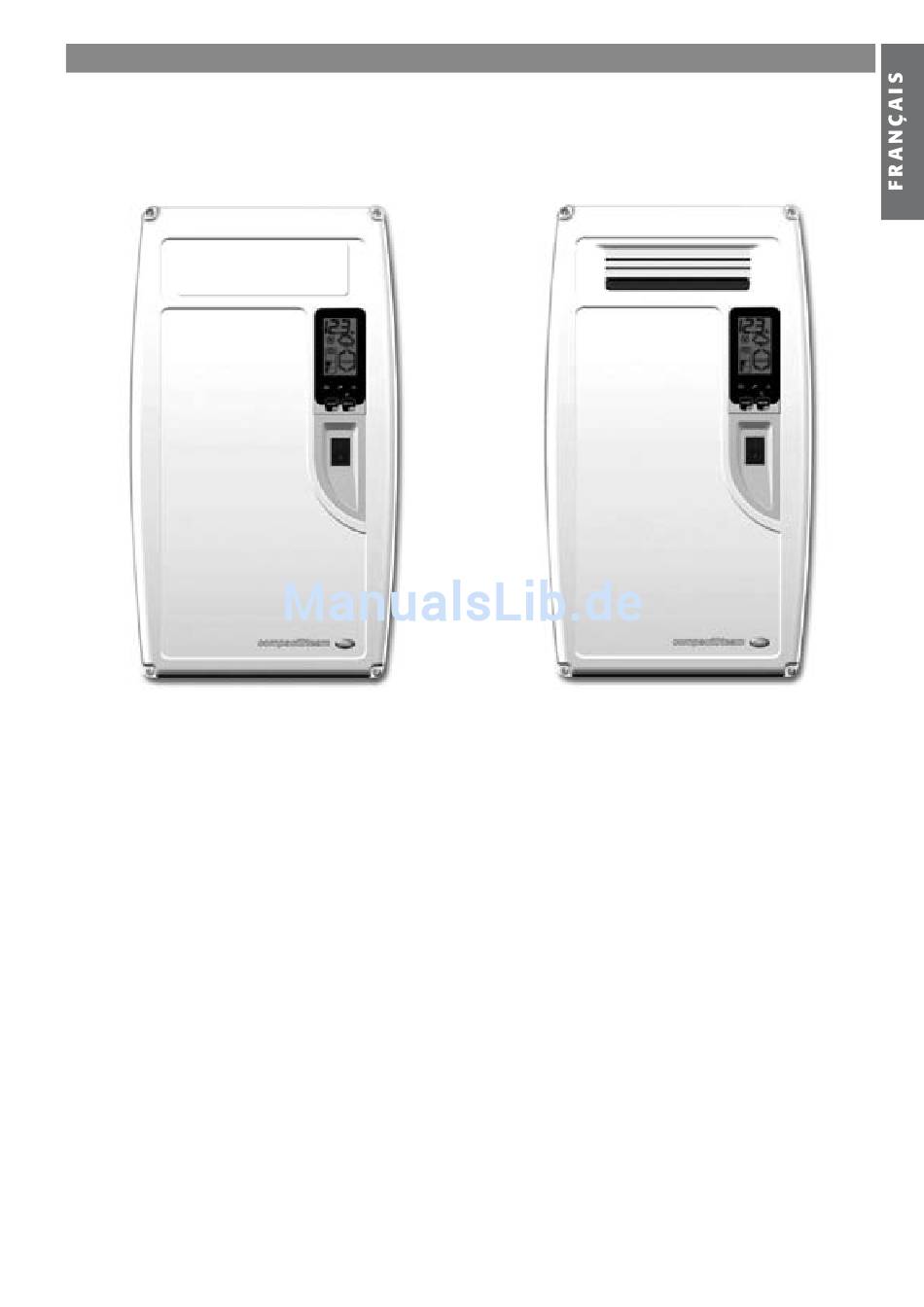

Fig.2.a
Diffusion directe dans le milieu
Fig.2.b
