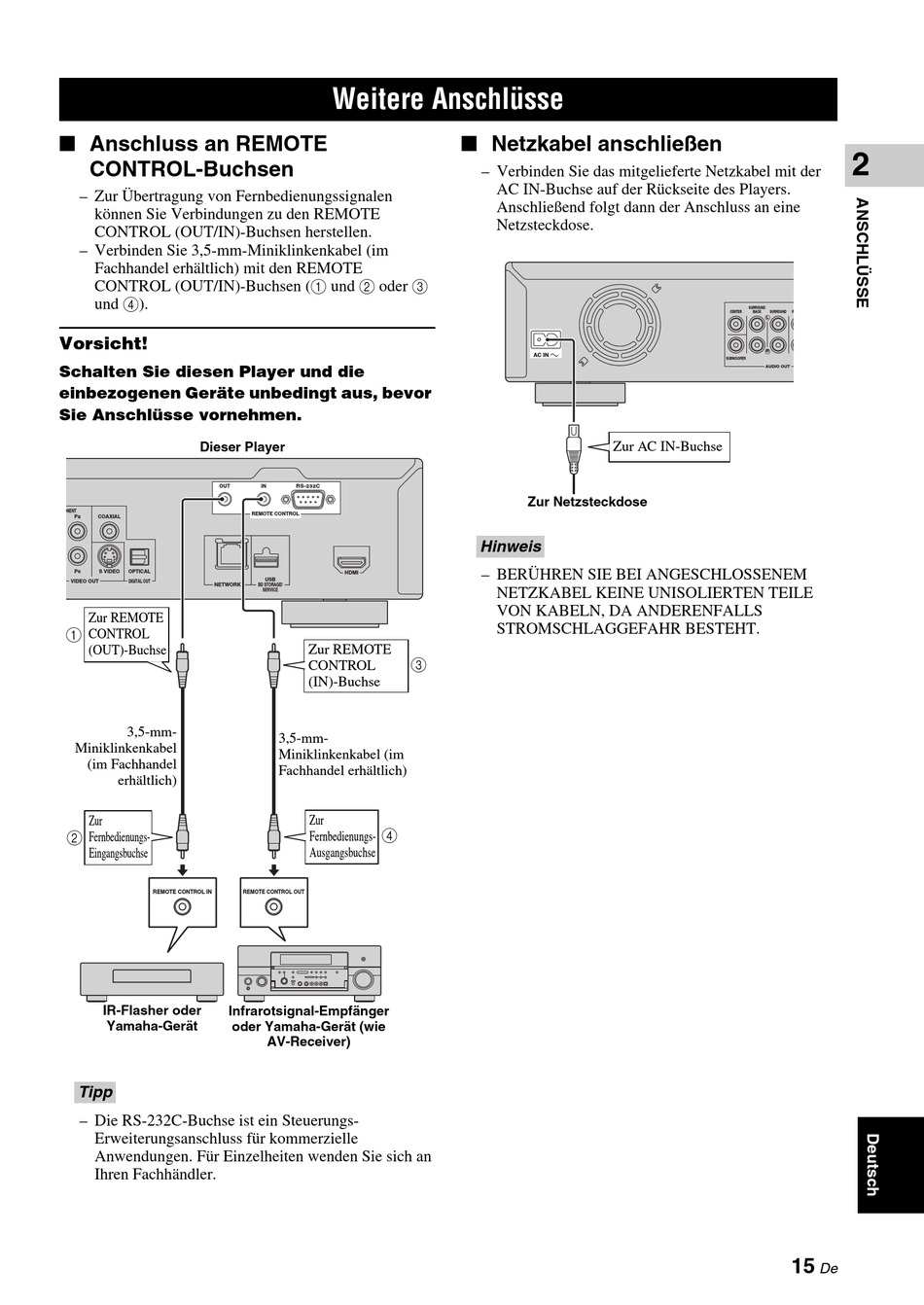

■ Anschluss an REMOTE
CONTROL-Buchsen
– Zur Übertragung von Fernbedienungssignalen
können Sie Verbindungen zu den REMOTE
CONTROL (OUT/IN)-Buchsen herstellen.
– Verbinden Sie 3,5-mm-Miniklinkenkabel (im
Fachhandel erhältlich) mit den REMOTE
CONTROL (OUT/IN)-Buchsen (1 und 2 oder 3
und 4).
Vorsicht!
Schalten Sie diesen Player und die
einbezogenen Geräte unbedingt aus, bevor
Sie Anschlüsse vornehmen.
Dieser Player
OUT
ONENT
P COAXIAL
B
P S VIDEO OPTICAL
R
VIDEO OUT DIGITAL OUT
NETWORK
Zur REMOTE
1
CONTROL
(OUT)-Buchse
3,5-mm-
Miniklinkenkabel
(im Fachhandel
erhältlich)
Zur
2
Fernbedienungs-
Eingangsbuchse
REMOTE CONTROL IN
IR-Flasher oder
Infrarotsignal-Empfänger
Yamaha-Gerät
oder Yamaha-Gerät (wie
Tipp
– Die RS-232C-Buchse ist ein Steuerungs-
Erweiterungsanschluss für kommerzielle
Anwendungen. Für Einzelheiten wenden Sie sich an
Ihren Fachhändler.
Weitere Anschlüsse
IN RS-232C
REMOTE CONTROL
HDMI
USB
BD STORAGE/
SERVICE
Zur REMOTE
3
CONTROL
(IN)-Buchse
3,5-mm-
Miniklinkenkabel (im
Fachhandel erhältlich)
Zur
4
Fernbedienungs-
Ausgangsbuchse
REMOTE CONTROL OUT
AV-Receiver)
■ Netzkabel anschließen
– Verbinden Sie das mitgelieferte Netzkabel mit der
AC IN-Buchse auf der Rückseite des Players.
Anschließend folgt dann der Anschluss an eine
Netzsteckdose.
AC IN
Zur AC IN-Buchse
Zur Netzsteckdose
Hinweis
– BERÜHREN SIE BEI ANGESCHLOSSENEM
NETZKABEL KEINE UNISOLIERTEN TEILE
VON KABELN, DA ANDERENFALLS
STROMSCHLAGGEFAHR BESTEHT.
2
SURROUND
CENTER BACK SURROUND F
L
R
SUBWOOFER
AUDIO OUT
15
De
