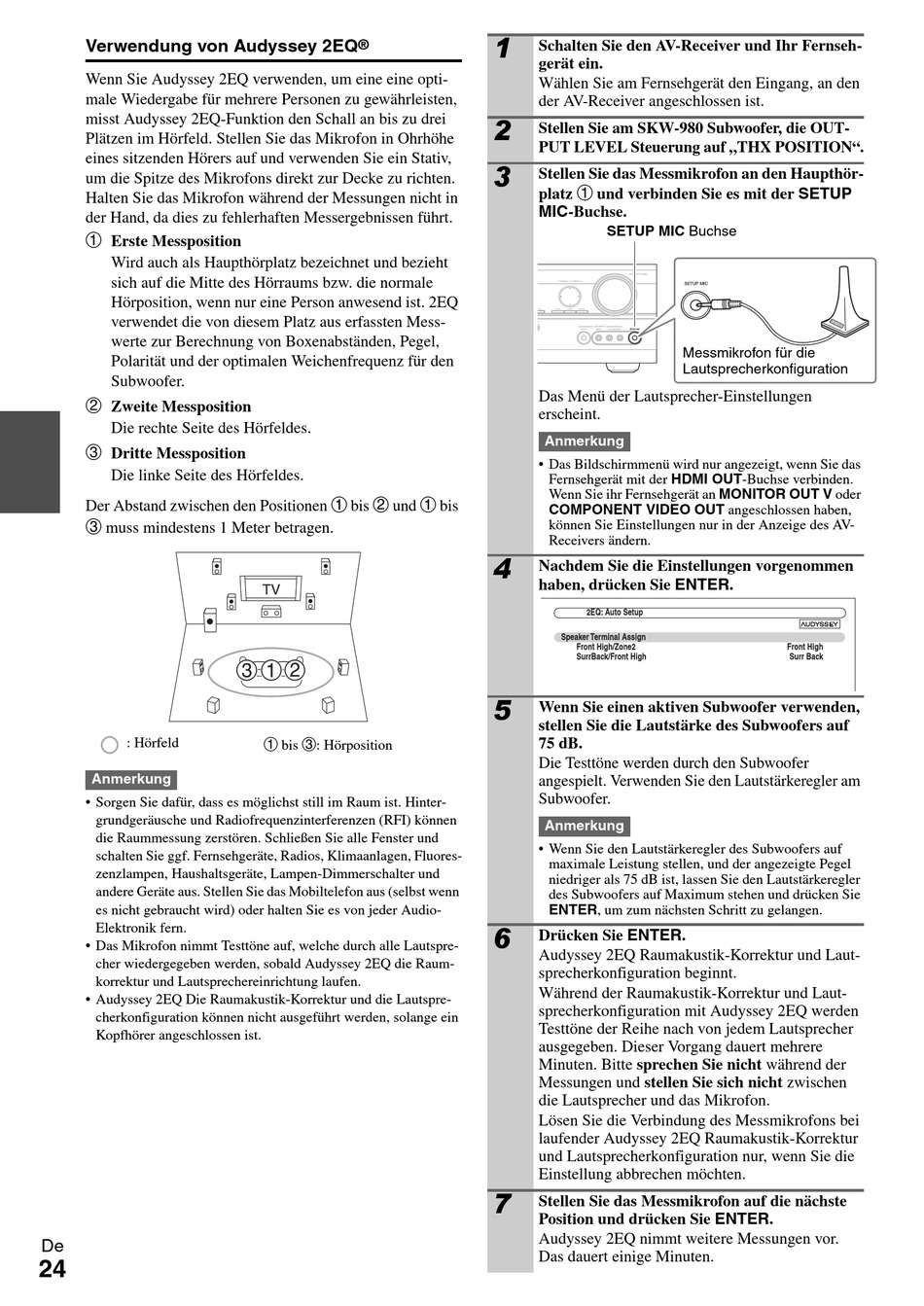

Verwendung Von Audyssey 2Eq - Onkyo HT-R980 Bedienungsanleitung

Verwendung von Audyssey 2EQ

Wenn Sie Audyssey 2EQ verwenden, um eine eine opti-
male Wiedergabe für mehrere Personen zu gewährleisten,
misst Audyssey 2EQ-Funktion den Schall an bis zu drei
Plätzen im Hörfeld. Stellen Sie das Mikrofon in Ohrhöhe
eines sitzenden Hörers auf und verwenden Sie ein Stativ,
um die Spitze des Mikrofons direkt zur Decke zu richten.
Halten Sie das Mikrofon während der Messungen nicht in
der Hand, da dies zu fehlerhaften Messergebnissen führt.
a Erste Messposition
Wird auch als Haupthörplatz bezeichnet und bezieht
sich auf die Mitte des Hörraums bzw. die normale
Hörposition, wenn nur eine Person anwesend ist. 2EQ
verwendet die von diesem Platz aus erfassten Mess-
werte zur Berechnung von Boxenabständen, Pegel,
Polarität und der optimalen Weichenfrequenz für den
Subwoofer.
b Zweite Messposition
Die rechte Seite des Hörfeldes.
c Dritte Messposition
Die linke Seite des Hörfeldes.
Der Abstand zwischen den Positionen a bis b und a bis
c muss mindestens 1 Meter betragen.
: Hörfeld
Anmerkung
• Sorgen Sie dafür, dass es möglichst still im Raum ist. Hinter-
grundgeräusche und Radiofrequenzinterferenzen (RFI) können
die Raummessung zerstören. Schließen Sie alle Fenster und
schalten Sie ggf. Fernsehgeräte, Radios, Klimaanlagen, Fluores-
zenzlampen, Haushaltsgeräte, Lampen-Dimmerschalter und
andere Geräte aus. Stellen Sie das Mobiltelefon aus (selbst wenn
es nicht gebraucht wird) oder halten Sie es von jeder Audio-
Elektronik fern.
• Das Mikrofon nimmt Testtöne auf, welche durch alle Lautspre-
cher wiedergegeben werden, sobald Audyssey 2EQ die Raum-
korrektur und Lautsprechereinrichtung laufen.
• Audyssey 2EQ Die Raumakustik-Korrektur und die Lautspre-
cherkonfiguration können nicht ausgeführt werden, solange ein
Kopfhörer angeschlossen ist.
De
24
®
TV
c ab
a bis c: Hörposition
1
Schalten Sie den AV-Receiver und Ihr Fernseh-
gerät ein.
Wählen Sie am Fernsehgerät den Eingang, an den
der AV-Receiver angeschlossen ist.
2
Stellen Sie am SKW-980 Subwoofer, die OUT-
PUT LEVEL Steuerung auf „THX POSITION".
3
Stellen Sie das Messmikrofon an den Haupthör-
platz a und verbinden Sie es mit der SETUP
MIC-Buchse.
SETUP MIC Buchse
Das Menü der Lautsprecher-Einstellungen
erscheint.
Anmerkung
• Das Bildschirmmenü wird nur angezeigt, wenn Sie das
Fernsehgerät mit der HDMI OUT-Buchse verbinden.
Wenn Sie ihr Fernsehgerät an MONITOR OUT V oder
COMPONENT VIDEO OUT angeschlossen haben,
können Sie Einstellungen nur in der Anzeige des AV-
Receivers ändern.
4
Nachdem Sie die Einstellungen vorgenommen
haben, drücken Sie ENTER.
2EQ: Auto Setup
Speaker Terminal Assign
Front High/Zone2
SurrBack/Front High
5
Wenn Sie einen aktiven Subwoofer verwenden,
stellen Sie die Lautstärke des Subwoofers auf
75 dB.
Die Testtöne werden durch den Subwoofer
angespielt. Verwenden Sie den Lautstärkeregler am
Subwoofer.
Anmerkung
• Wenn Sie den Lautstärkeregler des Subwoofers auf
maximale Leistung stellen, und der angezeigte Pegel
niedriger als 75 dB ist, lassen Sie den Lautstärkeregler
des Subwoofers auf Maximum stehen und drücken Sie
ENTER, um zum nächsten Schritt zu gelangen.
6
Drücken Sie ENTER.
Audyssey 2EQ Raumakustik-Korrektur und Laut-
sprecherkonfiguration beginnt.
Während der Raumakustik-Korrektur und Laut-
sprecherkonfiguration mit Audyssey 2EQ werden
Testtöne der Reihe nach von jedem Lautsprecher
ausgegeben. Dieser Vorgang dauert mehrere
Minuten. Bitte sprechen Sie nicht während der
Messungen und stellen Sie sich nicht zwischen
die Lautsprecher und das Mikrofon.
Lösen Sie die Verbindung des Messmikrofons bei
laufender Audyssey 2EQ Raumakustik-Korrektur
und Lautsprecherkonfiguration nur, wenn Sie die
Einstellung abbrechen möchten.
7
Stellen Sie das Messmikrofon auf die nächste
Position und drücken Sie ENTER.
Audyssey 2EQ nimmt weitere Messungen vor.
Das dauert einige Minuten.
Messmikrofon für die
Lautsprecherkonfiguration
Front High
Surr Back
