Anschlüsse
Anschließen der AV-Receiver
Anschließen der Lautsprecher

Lautsprecher-Konfiguration

In der nachfolgenden Tabelle erfahren Sie, welche Kanäle
Sie wählen müssen, wenn Sie nicht die eigentlich erfor-
derliche Lautsprecheranzahl besitzen.
Für die 7.1-Kanal Surround-Wiedergabe benötigen Sie
7 Lautsprecher und einen aktiven Subwoofer.
Anzahl der Kanäle
Front-Lautsprecher
Center-Lautsprecher
Surround-Lautsprecher
Surround-Back-
*1*2
Lautsprecher
Surround-Back-Lautsprecher *2
Front-High-Lautsprecher *2
*1
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden,
müssen Sie diesen mit den Anschlüssen SURR BACK OR
FRONT HIGH L verbinden.
*2 Front-High-Lautsprecher und Surround-Back-Lautsprecher
geben gleichzeitig keine Signale aus.
Unabhängig davon, wie viele Lautsprecher eingesetzt wer-
den, raten wir zur Verwendung eines Subwoofers, um eine
ausreichende Bassabstrahlung zu erzielen.
Um ein wirklich optimales Surround-Ergebnis zu erzielen,
müssen Sie die Lautsprecher ordnungsgemäß konfigurie-
ren. Das kann entweder automatisch
39) geschehen.
(➔

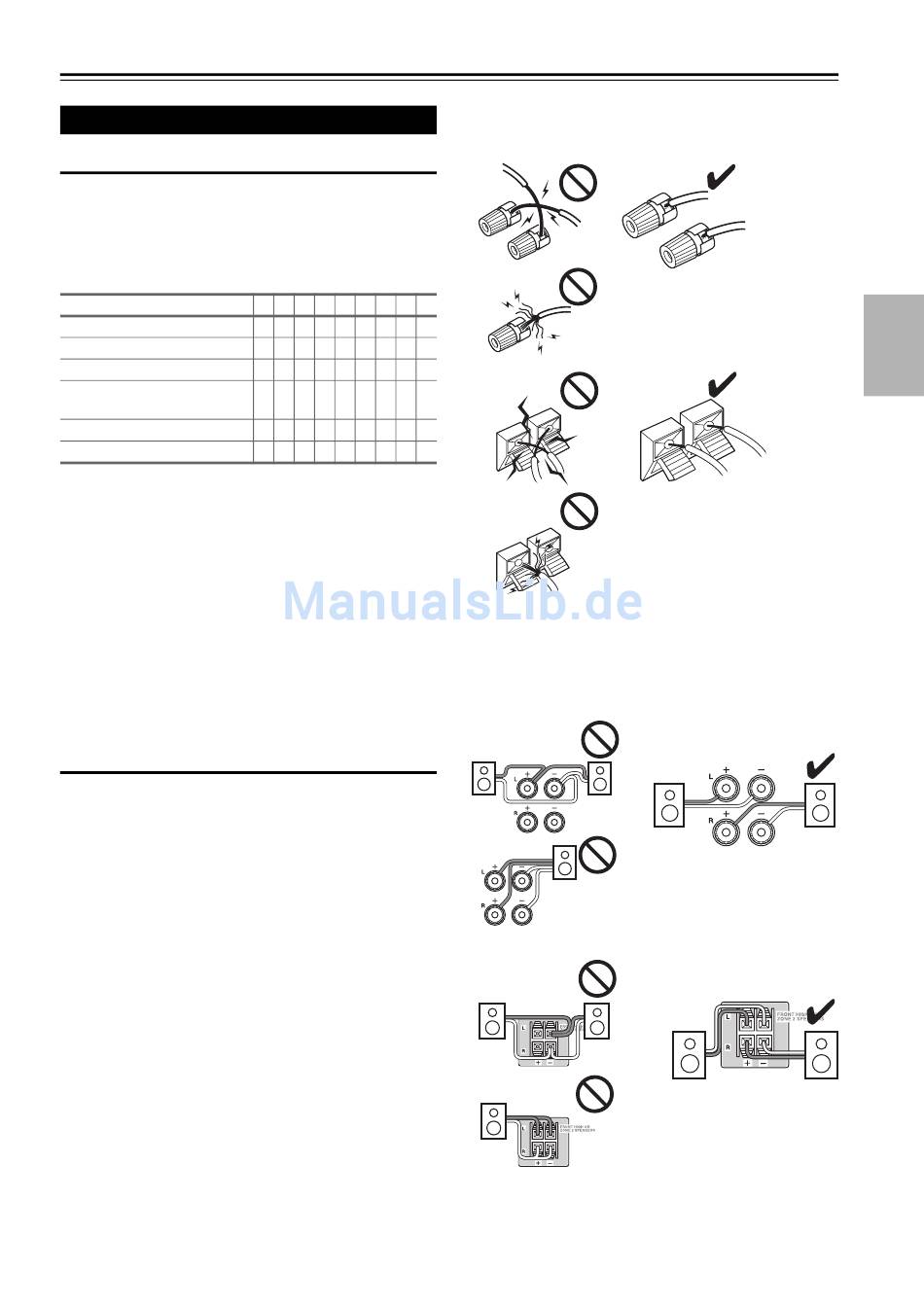

Vorsichtsmaßnahmen beim Anschließen der
Lautsprecher
Bevor Sie Ihre Lautsprecher anschließen, lesen Sie sich
folgende Hinweise durch:
• Verwenden Sie Lautsprecher mit einer Impedanz zwi-
schen 6 und 16 Ohm. Wenn Sie Lautsprecher mit einer
geringeren Impedanz verwenden und den Verstärker
über einen längeren Zeitraum mit großer Lautstärke
betreiben, spricht unter Umständen die interne Verstär-
ker-Schutzschaltung an.
• Lösen Sie den Netzkabel aus der Wandsteckdose vor
dem Herstellen der Verbindungen.
• Lesen Sie sich die Hinweise in der Bedienungsanleitung
der Lautsprecher durch.
• Achten Sie dabei besonders auf die Polarität der Laut-
sprecherkabel. Will heißen: Verbinden Sie den Pluspol
(+) eines Anschlusses mit dem Pluspol (+) des Lautspre-
chers und den Minuspol (–) eines Anschlusses mit dem
Minuspol (–) des Lautsprechers. Wenn Sie die Polarität
vertauschen, tritt eine Phasendrehung auf, welche die
Klangqualität beeinträchtigt.
• Unnötig lange bzw. extrem dünne Lautsprecherkabel
sollten vermieden werden, weil die Störanfälligkeit dann
zunimmt.
• Vermeiden Sie außerdem Kurzschlüsse des Plus- und
Minuspols. Andernfalls könnte der AV-Receiver beschä-
digt werden.
2 3 4 5 6 7 7 8 9
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
✔ ✔ ✔ ✔ ✔ ✔ ✔
✔ ✔ ✔ ✔ ✔ ✔ ✔
✔ ✔
✔ ✔
✔ ✔ ✔
(➔ 24) oder manuell
• Stellen Sie sicher, dass die Metallader des Kabels die
Geräterückseite des AV-Receivers nicht berührt. Andern-
falls könnte der AV-Receiver beschädigt werden.
• Verbinden Sie nicht mehr als ein Kabel mit jedem Laut-
sprecheranschluss. Andernfalls könnte der AV-Receiver
beschädigt werden.
• Schließen Sie einen Lautsprecher nicht an mehrere
Anschlüsse an.
