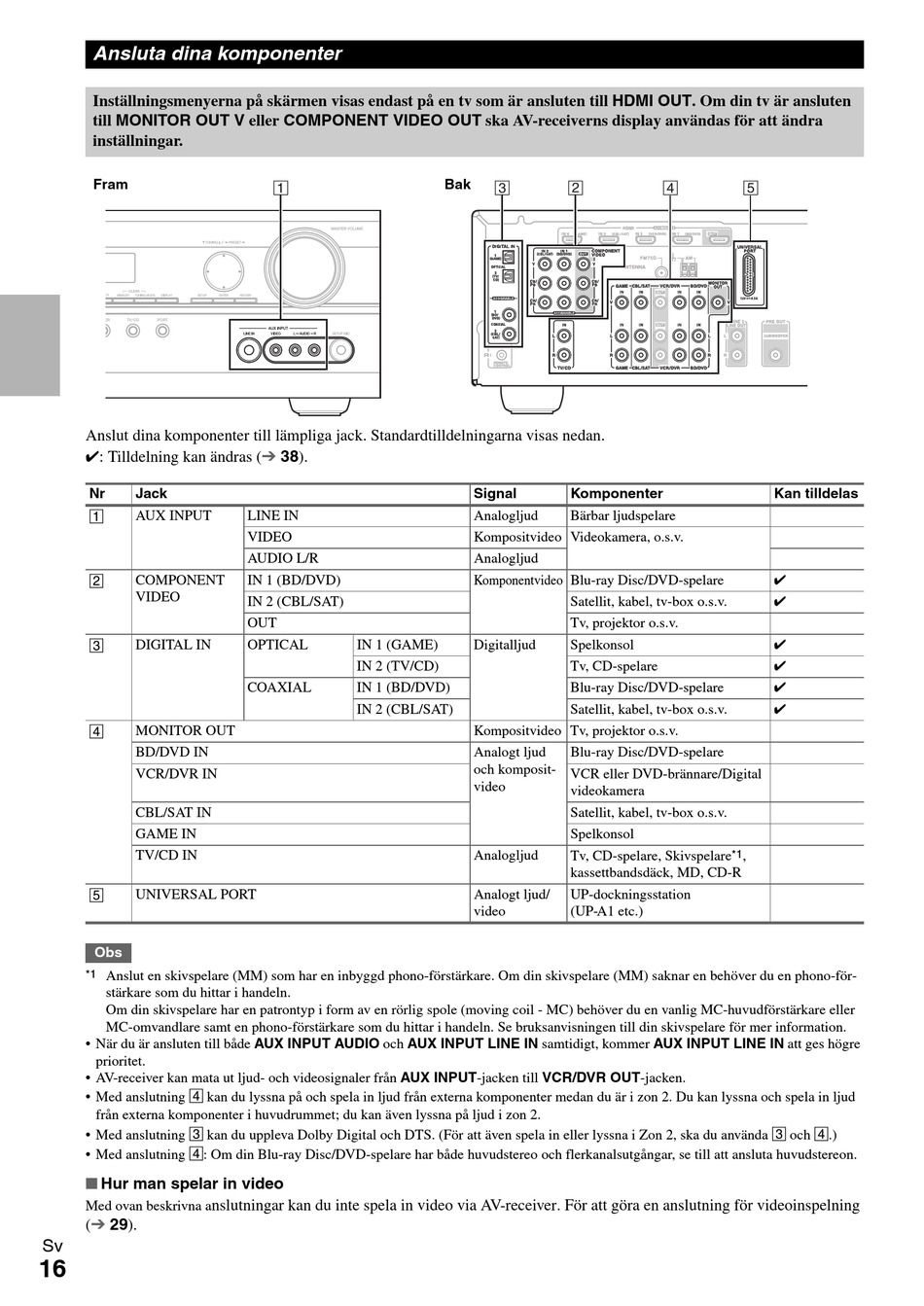

Ansluta dina komponenter

Inställningsmenyerna på skärmen visas endast på en tv som är ansluten till HDMI OUT. Om din tv är ansluten
till MONITOR OUT V eller COMPONENT VIDEO OUT ska AV-receiverns display användas för att ändra
inställningar.
Fram
Anslut dina komponenter till lämpliga jack. Standardtilldelningarna visas nedan.
✔: Tilldelning kan ändras
Nr Jack
AUX INPUT
A
COMPONENT
B
VIDEO
DIGITAL IN
C
MONITOR OUT
D
BD/DVD IN
VCR/DVR IN
CBL/SAT IN
GAME IN
TV/CD IN
UNIVERSAL PORT
E
Obs
*1 Anslut en skivspelare (MM) som har en inbyggd phono-förstärkare. Om din skivspelare (MM) saknar en behöver du en phono-för-
stärkare som du hittar i handeln.
Om din skivspelare har en patrontyp i form av en rörlig spole (moving coil - MC) behöver du en vanlig MC-huvudförstärkare eller
MC-omvandlare samt en phono-förstärkare som du hittar i handeln. Se bruksanvisningen till din skivspelare för mer information.
• När du är ansluten till både AUX INPUT AUDIO och AUX INPUT LINE IN samtidigt, kommer AUX INPUT LINE IN att ges högre
prioritet.
• AV-receiver kan mata ut ljud- och videosignaler från AUX INPUT-jacken till VCR/DVR OUT-jacken.
• Med anslutning D kan du lyssna på och spela in ljud från externa komponenter medan du är i zon 2. Du kan lyssna och spela in ljud
från externa komponenter i huvudrummet; du kan även lyssna på ljud i zon 2.
• Med anslutning C kan du uppleva Dolby Digital och DTS. (För att även spela in eller lyssna i Zon 2, ska du använda C och D.)
• Med anslutning D: Om din Blu-ray Disc/DVD-spelare har både huvudstereo och flerkanalsutgångar, se till att ansluta huvudstereon.
■
Hur man spelar in video
nslutningar kan du inte spela in video via AV-receiver. För att göra en anslutning för videoinspelning
Med ovan beskrivna a
(➔ 29).
Sv
16
A
(➔ 38).
LINE IN
VIDEO
AUDIO L/R
IN 1 (BD/DVD)
IN 2 (CBL/SAT)
OUT
OPTICAL IN 1 (GAME)
IN 2 (TV/CD)
COAXIAL IN 1 (BD/DVD)
IN 2 (CBL/SAT)
Bak
C B
Signal Komponenter
Analogljud Bärbar ljudspelare
Kompositvideo Videokamera, o.s.v.
Analogljud
Komponentvideo Blu-ray Disc/DVD-spelare
Satellit, kabel, tv-box o.s.v.
Tv, projektor o.s.v.
Digitalljud Spelkonsol
Tv, CD-spelare
Blu-ray Disc/DVD-spelare
Satellit, kabel, tv-box o.s.v.
Kompositvideo Tv, projektor o.s.v.
Analogt ljud Blu-ray Disc/DVD-spelare
och komposit-
VCR eller DVD-brännare/Digital
video
videokamera
Satellit, kabel, tv-box o.s.v.
Spelkonsol
Analogljud Tv, CD-spelare, Skivspelare
kassettbandsdäck, MD, CD-R
Analogt ljud/ UP-dockningsstation
video (UP-A1 etc.)
D E
Kan tilldelas
✔
✔
✔
✔
✔
✔
*1 ,
