Verwendung Von Dipol-Lautsprechern - Onkyo HT-R980 Bedienungsanleitung

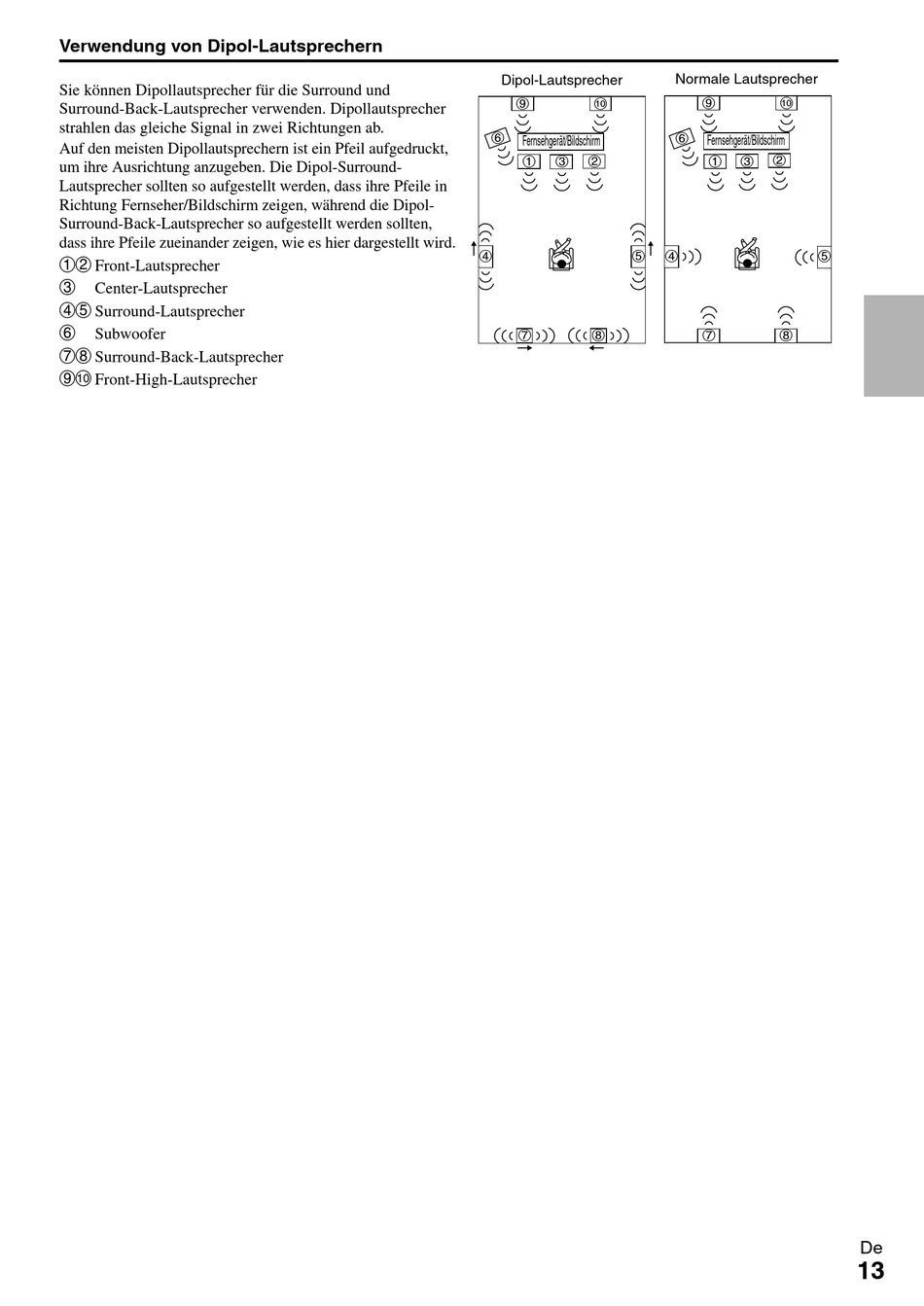

Verwendung von Dipol-Lautsprechern

Sie können Dipollautsprecher für die Surround und
Surround-Back-Lautsprecher verwenden. Dipollautsprecher
strahlen das gleiche Signal in zwei Richtungen ab.
Auf den meisten Dipollautsprechern ist ein Pfeil aufgedruckt,
um ihre Ausrichtung anzugeben. Die Dipol-Surround-
Lautsprecher sollten so aufgestellt werden, dass ihre Pfeile in
Richtung Fernseher/Bildschirm zeigen, während die Dipol-
Surround-Back-Lautsprecher so aufgestellt werden sollten,
dass ihre Pfeile zueinander zeigen, wie es hier dargestellt wird.
ab Front-Lautsprecher
c Center-Lautsprecher
de Surround-Lautsprecher
f
Subwoofer
gh Surround-Back-Lautsprecher
ij Front-High-Lautsprecher
Dipol-Lautsprecher
i j
f
Fernsehgerät/Bildschirm
a c b
d e
g h
Normale Lautsprecher
i j
f
Fernsehgerät/Bildschirm
a c b
d e
g h
De
13
