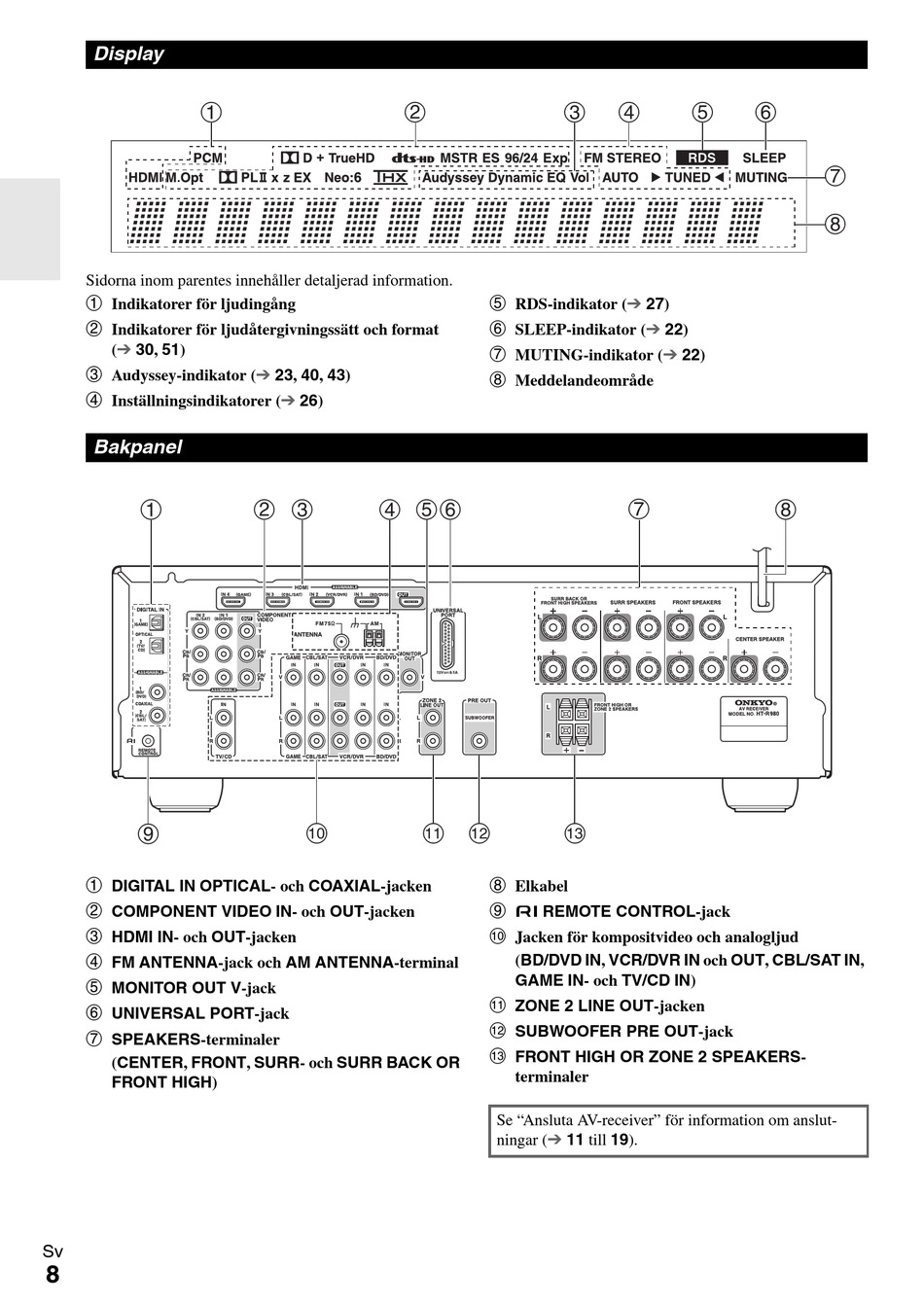

Display; Bakpanel - Onkyo HT-R980 Bedienungsanleitung

Display

a
Sidorna inom parentes innehåller detaljerad information.
a Indikatorer för ljudingång
b Indikatorer för ljudåtergivningssätt och format
(➔ 30, 51)
c Audyssey-indikator
d Inställningsindikatorer

Bakpanel

a
i
a DIGITAL IN OPTICAL- och COAXIAL-jacken
b COMPONENT VIDEO IN- och OUT-jacken
c HDMI IN- och OUT-jacken
d FM ANTENNA-jack och AM ANTENNA-terminal
e MONITOR OUT V-jack
f UNIVERSAL PORT-jack
g SPEAKERS-terminaler
(CENTER, FRONT, SURR- och SURR BACK OR
FRONT HIGH)
Sv
8
b
(➔ 23, 40, 43)
26)
(➔
b c d e f
j k
c d
e RDS-indikator
(➔
f SLEEP-indikator
(➔
g MUTING-indikator
h Meddelandeområde
g
l m
h Elkabel
i u REMOTE CONTROL-jack
j Jacken för kompositvideo och analogljud
(BD/DVD IN, VCR/DVR IN och OUT, CBL/SAT IN,
GAME IN- och TV/CD IN)
k ZONE 2 LINE OUT-jacken
l SUBWOOFER PRE OUT-jack
m FRONT HIGH OR ZONE 2 SPEAKERS-
terminaler
Se "Ansluta AV-receiver" för information om anslut-
11 till 19).
ningar (➔
