Deutsch

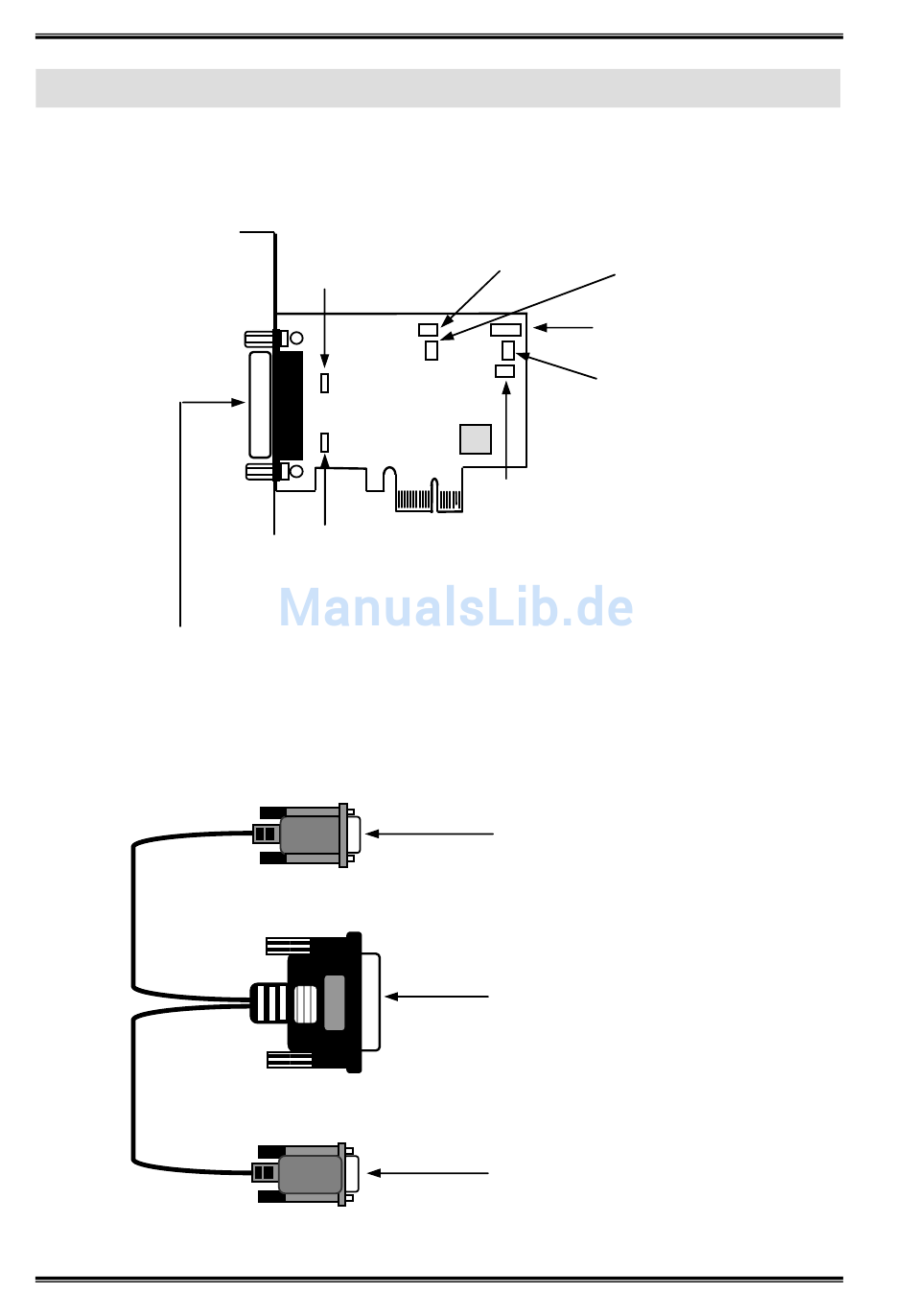

3. Layout und Jumpereinstellungen

3.1 Layout

J2: DB25 Stecker für Octopus-Kabel 2 x 9 Pin
3.2 Octopus Kabel (DB25 Buchse zu 2 x DB9 Stecker)
JP8:
S1 Abschlusswiderstand
Ein/Ausschalten
JP9:
S2 Abschlusswiderstand
Ein/Ausschalten
P1
P1
P2 P2
4
Seriell RS-422/485 PCIe Karte
JP2, JP5:
JP4: S1
RS-485TXD Control
RS-422/485
Mode Einstellung
J1:
Nur für Testzwecke im Werk
JP7: S2
RS-422/485
Mode Einstellung
JP3, JP6:
RS-485TXD Control
Port 1 (DB 9 Pin Stecker)
Zur J2 Buchse DB 25 Stecker
Port 2 (DB 9 Pin Stecker)
