Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
11.7.
Anschluss CTP-AP-...-EX
Schließen Sie das Gerät an, wie in Bild 3 gezeigt. Die Meldeausgänge können auf eine Steuerung geführt werden.
Bei Geräten mit Eingang RST gilt: Über den Eingang RST können die Schalter zurückgesetzt werden. Dabei wird für
mindestens 3 s eine Spannung von 24 V an den Eingang RST gelegt. Wird der Eingang RST nicht verwendet, muss er auf
0 V gelegt werden.
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge
ausgewertet werden.
Wichtig!
Ì
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CTP-Systems relevant ist. Das
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter „Downloads" finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
24 V DC
-B1
0 V

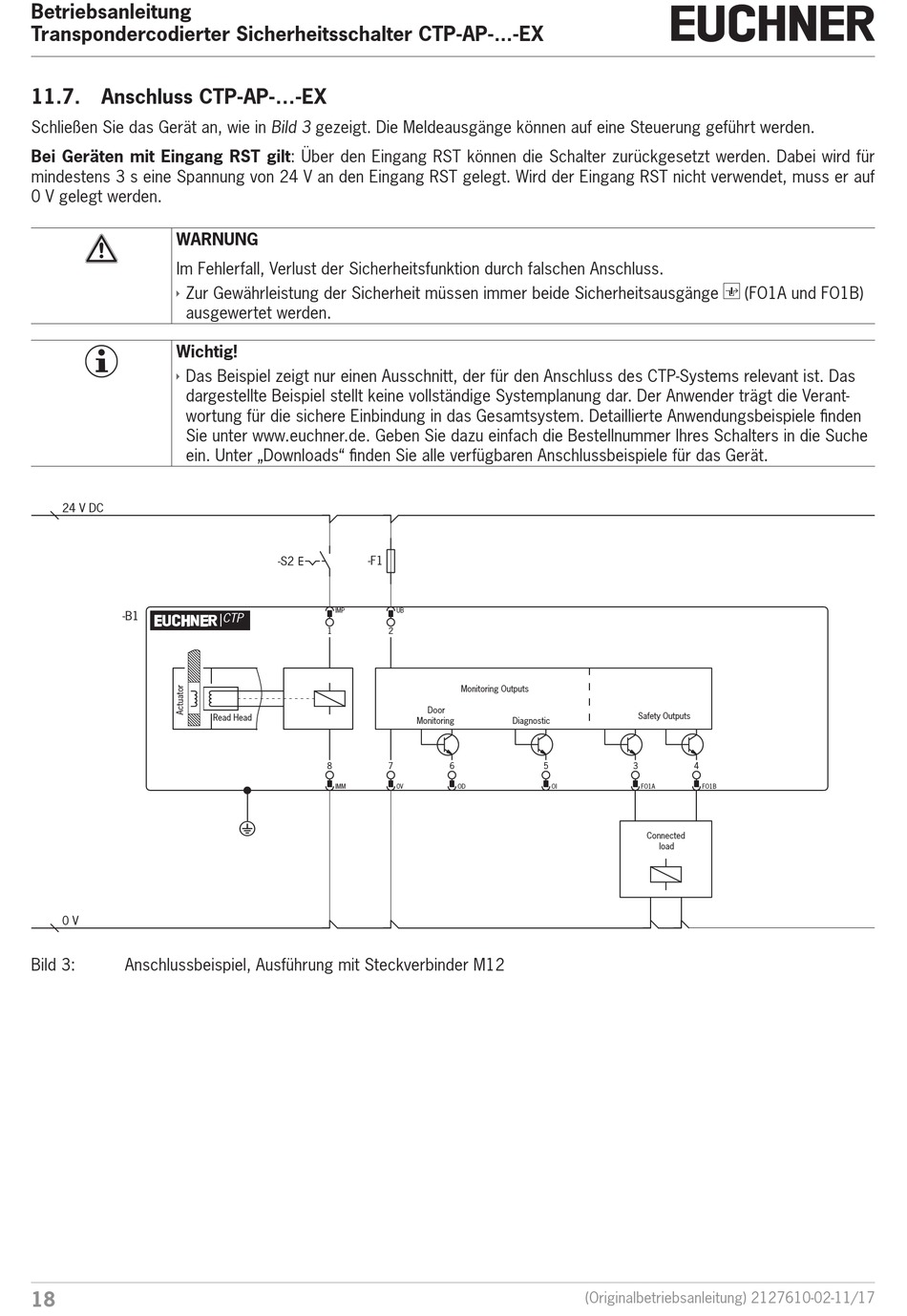

Bild 3:
Anschlussbeispiel, Ausführung mit Steckverbinder M12
18
-S2
-F1
IMP
CTP
1
Read Head
8
IMM
UB
2
Monitoring Outputs
Door
Monitoring
Diagnostic
7
6
5
0V
OD
OI
(FO1A und FO1B)
Safety Outputs
3
4
FO1A
FO1B
Connected
load
(Originalbetriebsanleitung) 2127610-02-11/17
