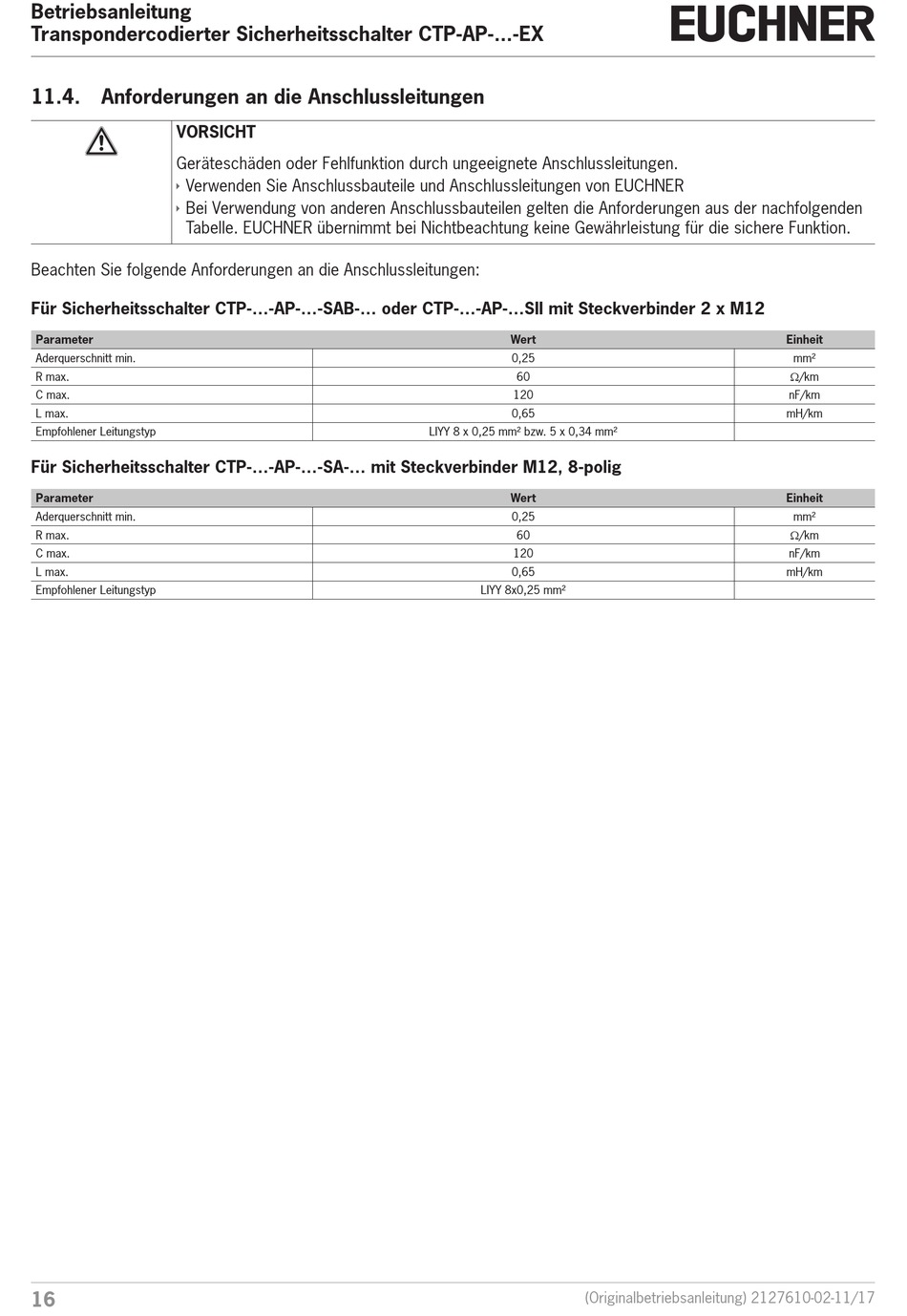

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
11.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Ì
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Für Sicherheitsschalter CTP-...-AP-...-SAB-... oder CTP-...-AP-...SII mit Steckverbinder 2 x M12
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
Für Sicherheitsschalter CTP-...-AP-...-SA-... mit Steckverbinder M12, 8-polig
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
16
Wert
0,25
60
120
0,65
LIYY 8 x 0,25 mm² bzw. 5 x 0,34 mm²
Wert
0,25
60
120
0,65
LIYY 8x0,25 mm²
(Originalbetriebsanleitung) 2127610-02-11/17
Einheit
mm²
W/km
nF/km
mH/km
Einheit
mm²
W/km
nF/km
mH/km
