Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
14.2.

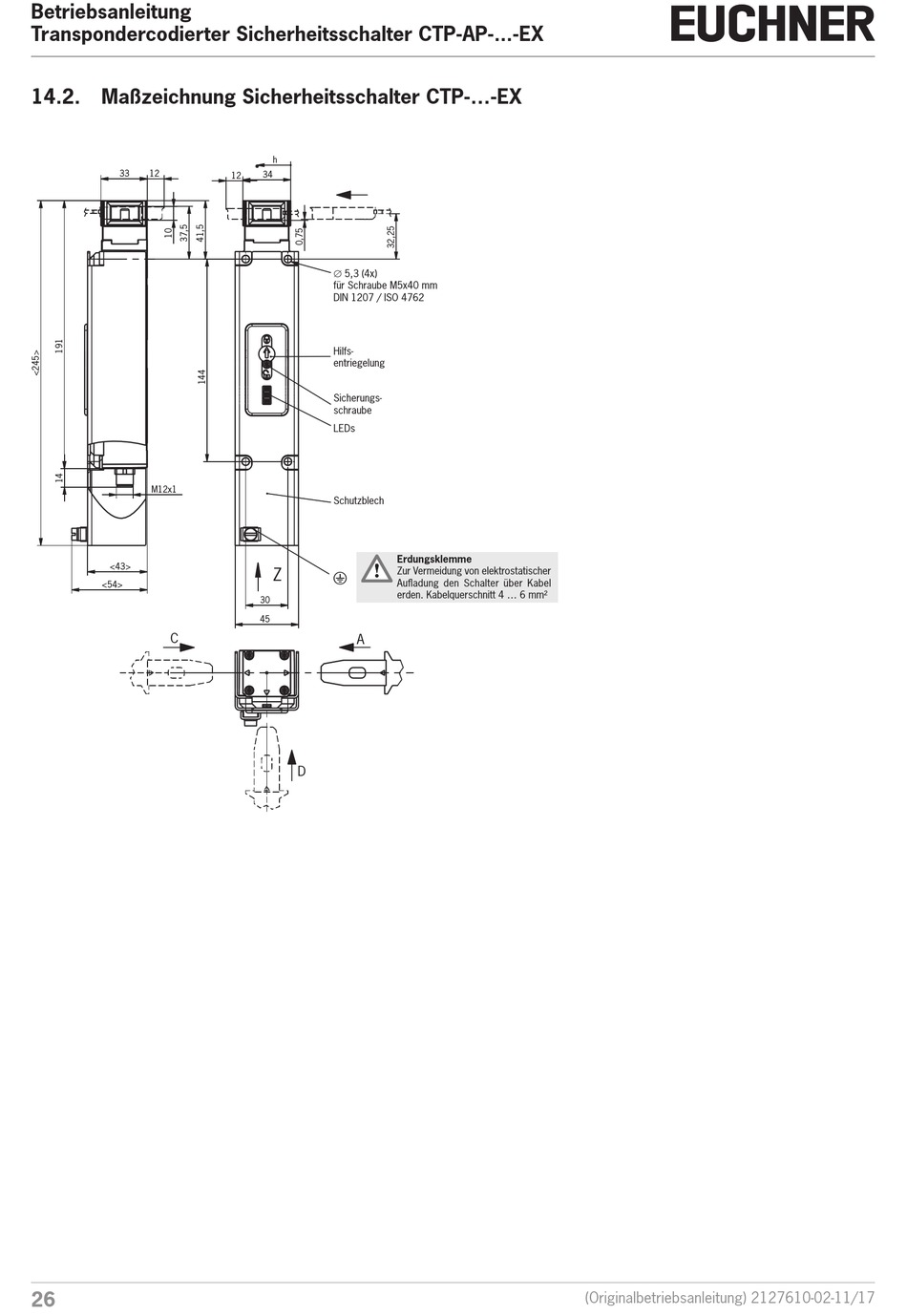

Maßzeichnung Sicherheitsschalter CTP-...-EX
33
12
M12x1
<43>
<54>
C
26
h
34
12
∅ 5,3 (4x)
für Schraube M5x40 mm
DIN 1207 / ISO 4762
Hilfs-
entriegelung
Sicherungs-
schraube
LEDs
Schutzblech
Erdungsklemme
Z
Zur Vermeidung von elektrostatischer
y
Aufladung den Schalter über Kabel
erden. Kabelquerschnitt 4 ... 6 mm²
30
45
A
D
Z
SA
SAB
(Originalbetriebsanleitung) 2127610-02-11/17
