11.8.
Hinweise zum Betrieb an sicheren Steuerungen
Beachten Sie für den Anschluss an sichere Steuerungen folgende Vorgaben:
Ì
Verwenden Sie für die Steuerung und die angeschlossenen Sicherheitsschalter eine gemeinsame Spannungsversorgung
Ì
Das Gerät toleriert Spannungsunterbrechungen an UB von bis zu 5 ms. Greifen Sie die Versorgungsspannung direkt vom
Netzteil ab. Bei Anschluss der Versorgungsspannung an eine Klemme einer sicheren Steuerung muss dieser Ausgang
ausreichend Strom zur Verfügung stellen.
Ì
Die Sicherheitsausgänge
den. Voraussetzung: der Eingang muss für getaktete Sicherheitssignale geeignet sein (OSSD Signale, wie z. B. von
Lichtgittern). Die Steuerung muss dabei Testimpulse auf den Eingangssignalen tolerieren. Dies lässt sich üblicherweise
in der Steuerung parametrieren. Beachten Sie hierzu die Hinweise des Steuerungsherstellers. Die Pulsdauer Ihres Si-
cherheitsschalters entnehmen Sie bitte dem Kapitel 14. Technische Daten auf Seite 24.
Ì
Bei einer einkanaligen Ansteuerung der Zuhaltung gilt:
Die Zuhaltung (IMM) und die Steuerung müssen die gleiche Masse haben.
Ì
Bei einer zweikanaligen Ansteuerung der Magnetspannung durch sichere Ausgänge einer Steuerung sind folgende Punk-
te zu beachten (siehe auch Bild 4 auf Seite 19):
- Falls möglich, Taktung der Ausgänge in der Steuerung abschalten.
- Es werden Taktimpulse bis zu einer Länge von max. 5 ms toleriert.
Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Download » Applikationen » CTP ein detailliertes Beispiel
zum Anschluss und zur Parametrierung der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts
genauer eingegangen.
24 V DC
-B2
GND

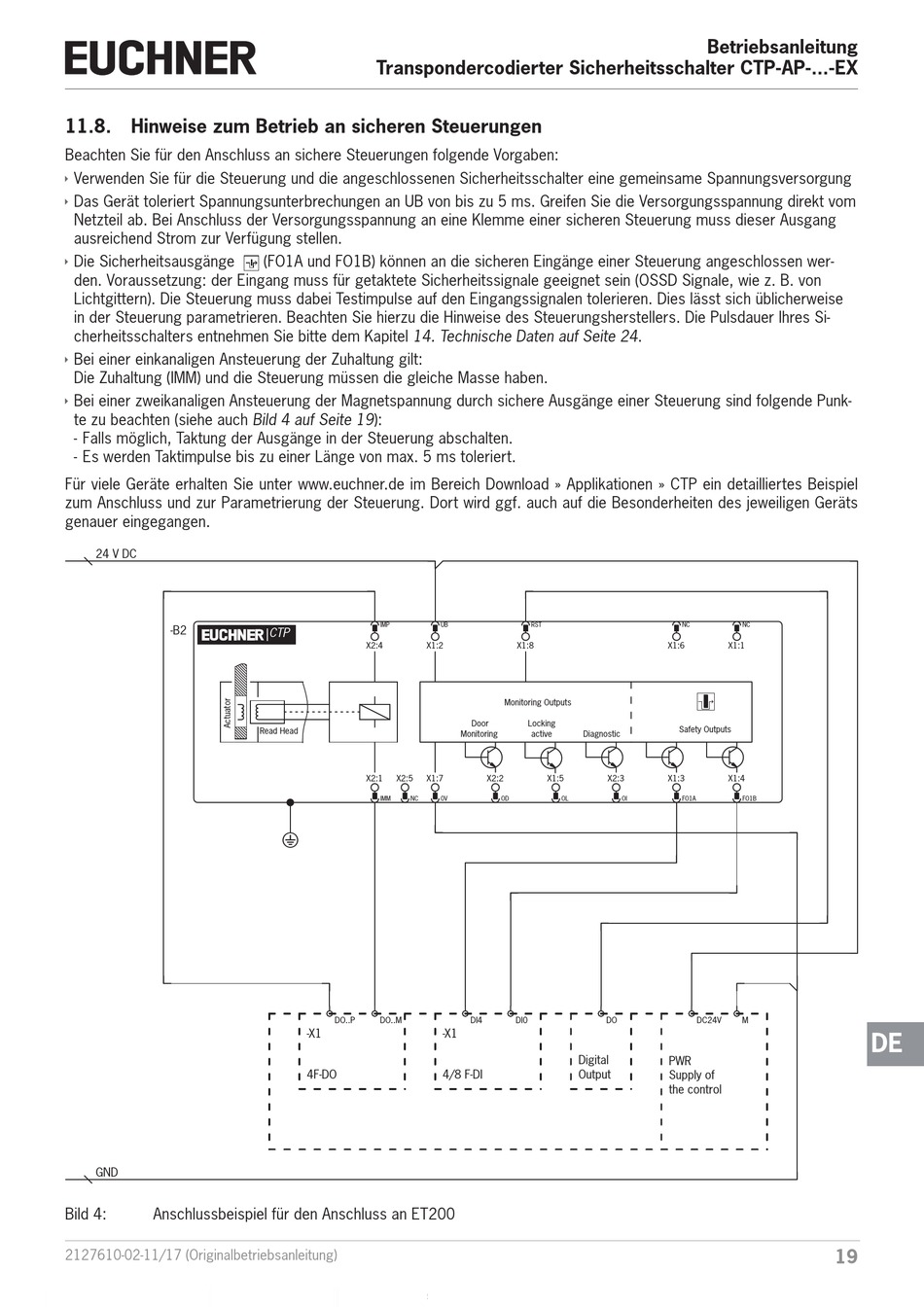

Bild 4:
Anschlussbeispiel für den Anschluss an ET200
2127610-02-11/17 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
(FO1A und FO1B) können an die sicheren Eingänge einer Steuerung angeschlossen wer-
IMP
CTP
X2:4
X1:2
Read Head
X2:1
X2:5
X1:7
IMM
NC
DO..P
DO..M
-X1
4F-DO
UB
RST
X1:8
Monitoring Outputs
Door
Locking
Monitoring
active
Diagnostic
X2:2
X1:5
X2:3
0V
OD
OL
DI4
DI0
DO
-X1
Digital
4/8 F-DI
Output
Betriebsanleitung
NC
NC
X1:6
X1:1
Safety Outputs
X1:3
X1:4
OI
FO1A
FO1B
DC24V
M
PWR
Supply of
the control
DE
19
