Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX

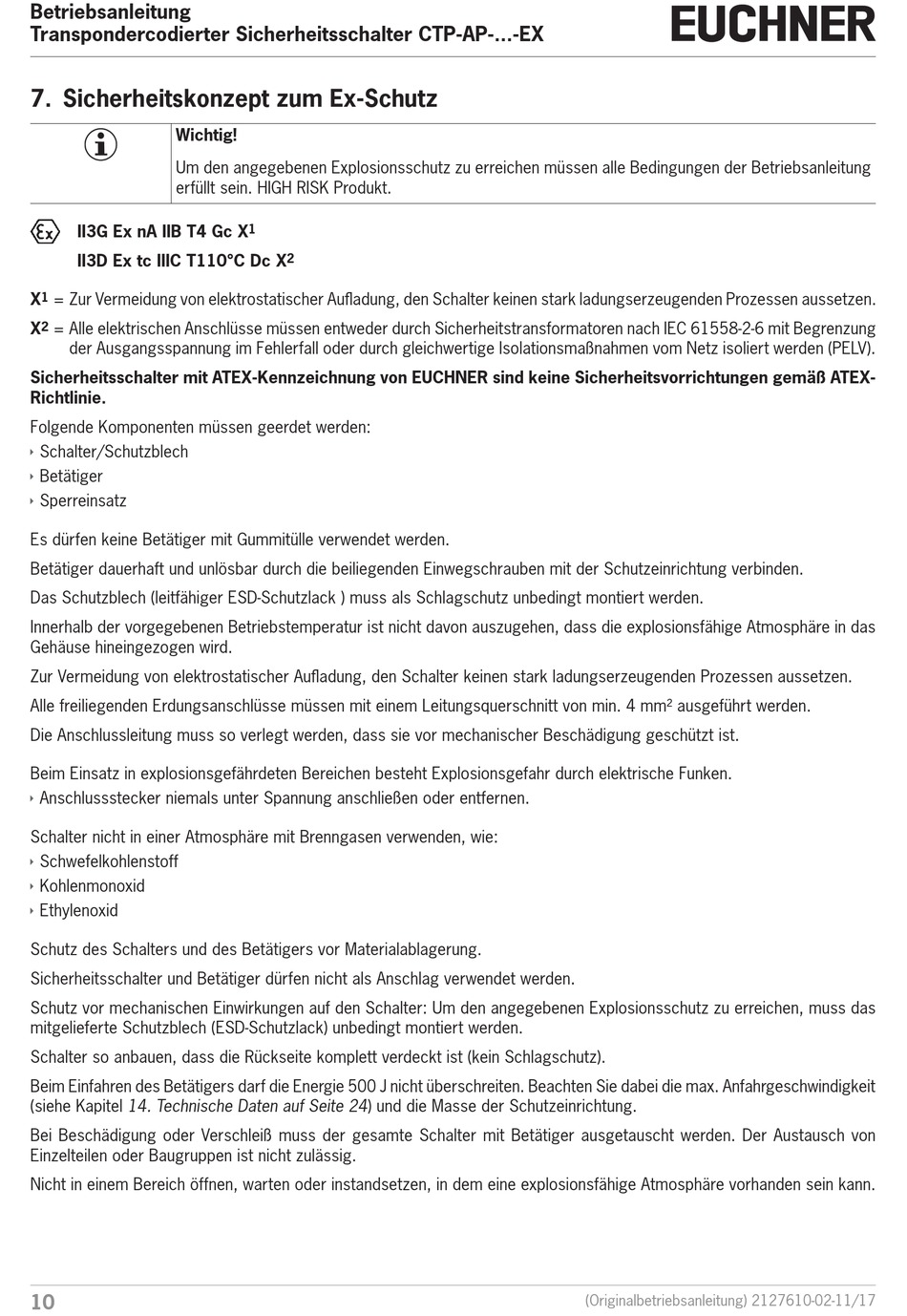

7. Sicherheitskonzept zum Ex-Schutz
Wichtig!
Um den angegebenen Explosionsschutz zu erreichen müssen alle Bedingungen der Betriebsanleitung
erfüllt sein. HIGH RISK Produkt.
II3G Ex nA IIB T4 Gc X
II3D Ex tc IIIC T110°C Dc X
X
= Zur Vermeidung von elektrostatischer Aufladung, den Schalter keinen stark ladungserzeugenden Prozessen aussetzen.
1
X
2
= Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6 mit Begrenzung
der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen vom Netz isoliert werden (PELV).
Sicherheitsschalter mit ATEX-Kennzeichnung von EUCHNER sind keine Sicherheitsvorrichtungen gemäß ATEX-
Richtlinie.
Folgende Komponenten müssen geerdet werden:
Ì
Schalter/Schutzblech
Ì
Betätiger
Ì
Sperreinsatz
Es dürfen keine Betätiger mit Gummitülle verwendet werden.
Betätiger dauerhaft und unlösbar durch die beiliegenden Einwegschrauben mit der Schutzeinrichtung verbinden.
Das Schutzblech (leitfähiger ESD-Schutzlack ) muss als Schlagschutz unbedingt montiert werden.
Innerhalb der vorgegebenen Betriebstemperatur ist nicht davon auszugehen, dass die explosionsfähige Atmosphäre in das
Gehäuse hineingezogen wird.
Zur Vermeidung von elektrostatischer Aufladung, den Schalter keinen stark ladungserzeugenden Prozessen aussetzen.
Alle freiliegenden Erdungsanschlüsse müssen mit einem Leitungsquerschnitt von min. 4 mm² ausgeführt werden.
Die Anschlussleitung muss so verlegt werden, dass sie vor mechanischer Beschädigung geschützt ist.
Beim Einsatz in explosionsgefährdeten Bereichen besteht Explosionsgefahr durch elektrische Funken.
Ì
Anschlussstecker niemals unter Spannung anschließen oder entfernen.
Schalter nicht in einer Atmosphäre mit Brenngasen verwenden, wie:
Ì
Schwefelkohlenstoff
Ì
Kohlenmonoxid
Ì
Ethylenoxid
Schutz des Schalters und des Betätigers vor Materialablagerung.
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Schutz vor mechanischen Einwirkungen auf den Schalter: Um den angegebenen Explosionsschutz zu erreichen, muss das
mitgelieferte Schutzblech (ESD-Schutzlack) unbedingt montiert werden.
Schalter so anbauen, dass die Rückseite komplett verdeckt ist (kein Schlagschutz).
Beim Einfahren des Betätigers darf die Energie 500 J nicht überschreiten. Beachten Sie dabei die max. Anfahrgeschwindigkeit
(siehe Kapitel 14. Technische Daten auf Seite 24) und die Masse der Schutzeinrichtung.
Bei Beschädigung oder Verschleiß muss der gesamte Schalter mit Betätiger ausgetauscht werden. Der Austausch von
Einzelteilen oder Baugruppen ist nicht zulässig.
Nicht in einem Bereich öffnen, warten oder instandsetzen, in dem eine explosionsfähige Atmosphäre vorhanden sein kann.
10
1
2
(Originalbetriebsanleitung) 2127610-02-11/17
