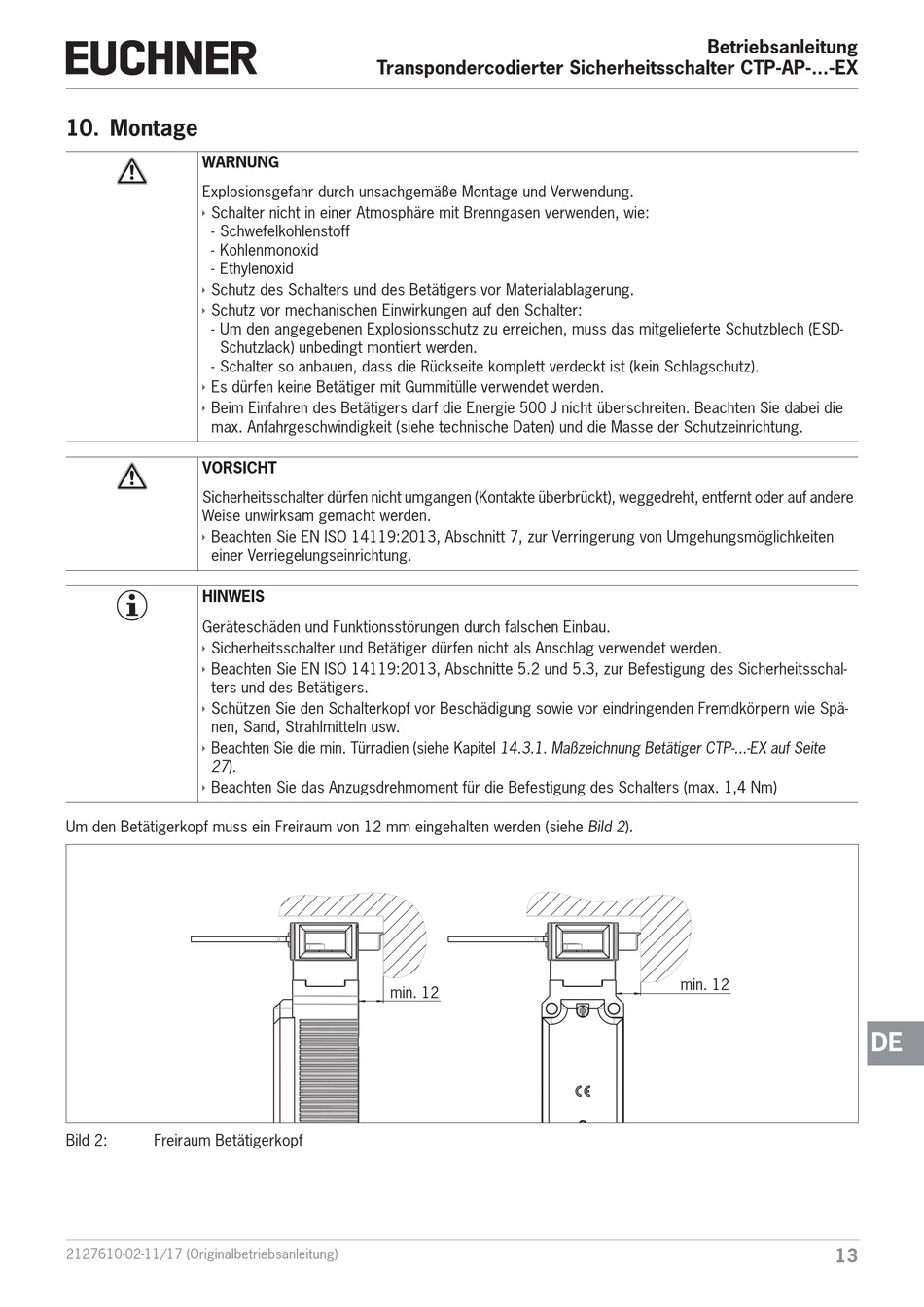

10. Montage
WARNUNG
Explosionsgefahr durch unsachgemäße Montage und Verwendung.
Ì
Schalter nicht in einer Atmosphäre mit Brenngasen verwenden, wie:
- Schwefelkohlenstoff
- Kohlenmonoxid
- Ethylenoxid
Ì
Schutz des Schalters und des Betätigers vor Materialablagerung.
Ì
Schutz vor mechanischen Einwirkungen auf den Schalter:
- Um den angegebenen Explosionsschutz zu erreichen, muss das mitgelieferte Schutzblech (ESD-
Schutzlack) unbedingt montiert werden.
- Schalter so anbauen, dass die Rückseite komplett verdeckt ist (kein Schlagschutz).
Ì
Es dürfen keine Betätiger mit Gummitülle verwendet werden.
Ì
Beim Einfahren des Betätigers darf die Energie 500 J nicht überschreiten. Beachten Sie dabei die
max. Anfahrgeschwindigkeit (siehe technische Daten) und die Masse der Schutzeinrichtung.
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Ì
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschal-
ters und des Betätigers.
Ì
Schützen Sie den Schalterkopf vor Beschädigung sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.
Ì
Beachten Sie die min. Türradien (siehe Kapitel 14.3.1. Maßzeichnung Betätiger CTP‑...‑EX auf Seite
27).
Ì
Beachten Sie das Anzugsdrehmoment für die Befestigung des Schalters (max. 1,4 Nm)
Um den Betätigerkopf muss ein Freiraum von 12 mm eingehalten werden (siehe Bild 2).
Bild 2:
Freiraum Betätigerkopf
2127610-02-11/17 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
min. 12
Betriebsanleitung
min. 12
13
DE
