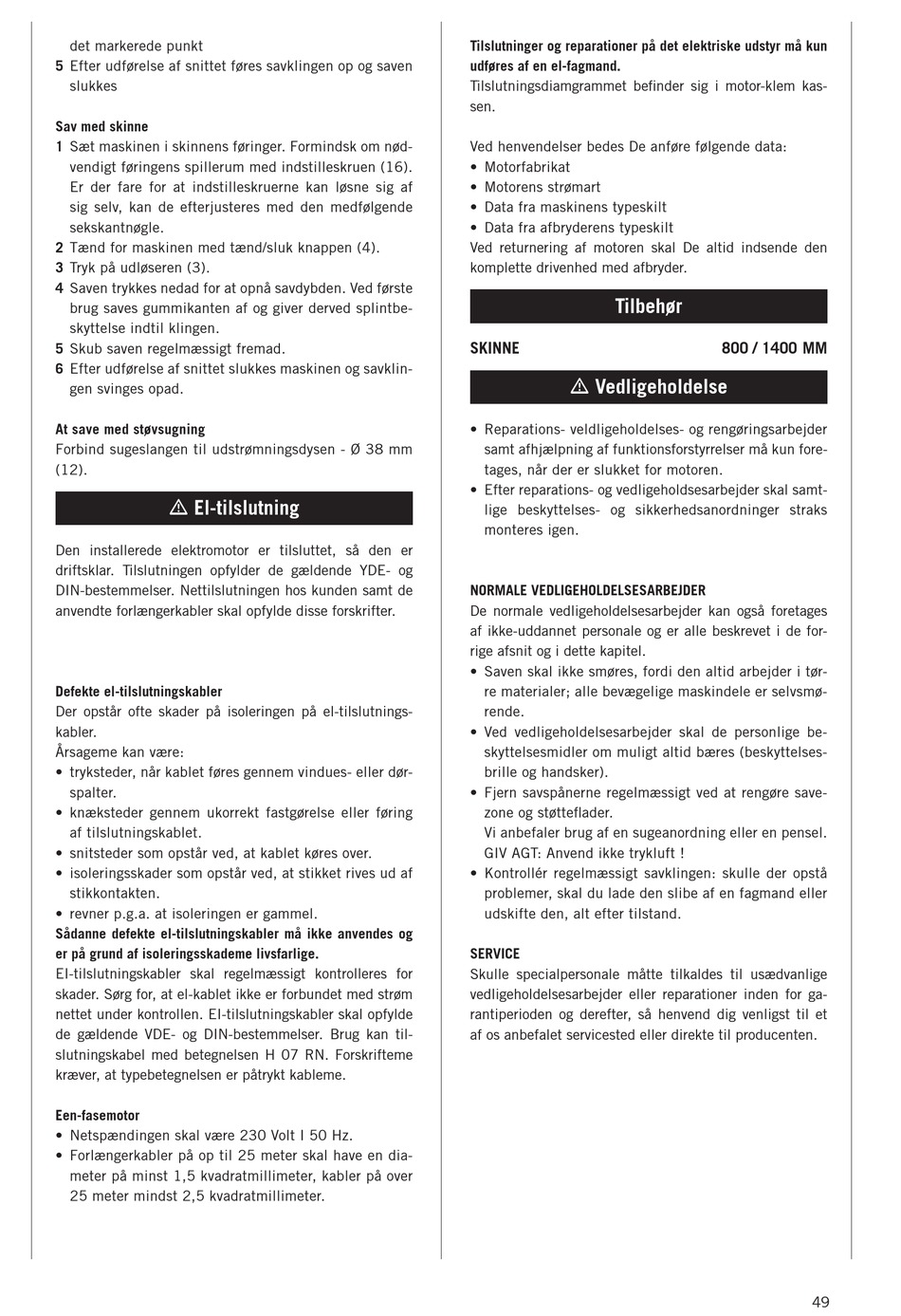

det markerede punkt
5 Efter udførelse af snittet føres savklingen op og saven
slukkes
Sav med skinne
1 Sæt maskinen i skinnens føringer. Formindsk om nød-
vendigt føringens spillerum med indstilleskruen (16).
Er der fare for at indstilleskruerne kan løsne sig af
sig selv, kan de efterjusteres med den medfølgende
sekskantnøgle.
2 Tænd for maskinen med tænd/sluk knappen (4).
3 Tryk på udløseren (3).
4 Saven trykkes nedad for at opnå savdybden. Ved første
brug saves gummikanten af og giver derved splintbe-
skyttelse indtil klingen.
5 Skub saven regelmæssigt fremad.
6 Efter udførelse af snittet slukkes maskinen og savklin-
gen svinges opad.
At save med støvsugning
Forbind sugeslangen til udstrømningsdysen - Ø 38 mm
(12).
m El-tilslutning
Den installerede elektromotor er tilsluttet, så den er
drifts klar. Tilslutningen opfylder de gældende YDE- og
DIN-bestemmelser. Nettilslutningen hos kunden samt de
anvendte forlængerkabler skal opfylde disse forskrifter.
Defekte el-tilslutningskabler
Der opstår ofte skader på isoleringen på el-tilslut nings-
kabler.
Årsageme kan være:
• tryksteder, når kablet føres gennem vindues- eller dør-
spalter.
• knæksteder gennem ukorrekt fastgørelse eller føring
af tilslutningskablet.
• snitsteder som opstår ved, at kablet køres over.
• isoleringsskader som opstår ved, at stikket rives ud af
stikkontakten.
• revner p.g.a. at isoleringen er gammel.
Sådanne defekte el-tilslutningskabler må ikke anvendes og
er på grund af isoleringsskademe livsfarlige.
EI-tilslutningskabler skal regelmæssigt kontrolleres for
ska der. Sørg for, at el-kablet ikke er forbundet med strøm
nettet under kontrollen. EI-tilslutningskabler skal opfylde
de gældende VDE- og DIN-bestemmelser. Brug kan til-
slut ningskabel med betegnelsen H 07 RN. Forskrifteme
kræver, at typebetegnelsen er påtrykt kableme.
Een-fasemotor
• Netspændingen skal være 230 Volt I 50 Hz.
• Forlængerkabler på op til 25 meter skal have en dia-
meter på minst 1,5 kvadratmillimeter, kabler på over
25 meter mindst 2,5 kvadratmillimeter.
Tilslutninger og reparationer på det elektriske udstyr må kun
udføres af en el-fagmand.
Tilslutningsdiamgrammet befinder sig i motor-klem kas-
sen.
Ved henvendelser bedes De anføre følgende data:
• Motorfabrikat
• Motorens strømart
• Data fra maskinens typeskilt
• Data fra afbryderens typeskilt
Ved returnering af motoren skal De altid indsende den
kom plette drivenhed med afbryder.
Tilbehør
SkINNE
m Vedligeholdelse
• Reparations- veldligeholdelses- og rengøringsarbejder
samt afhjælpning af funktionsforstyrrelser må kun fore-
ta ges, når der er slukket for motoren.
• Efter reparations- og vedligeholdsesarbejder skal samt-
li ge beskyttelses- og sikkerhedsanordninger straks
mon teres igen.
NoRMALE VEDLIGEHoLDELSESARBEJDER
De normale vedligeholdelsesarbejder kan også foretages
af ikke-uddannet personale og er alle beskrevet i de for-
rige afsnit og i dette kapitel.
• Saven skal ikke smøres, fordi den altid arbejder i tør-
re materialer; alle bevægelige maskindele er selvsmø-
rende.
• Ved vedligeholdelsesarbejder skal de personlige be-
skyttelsesmidler om muligt altid bæres (beskyttelses-
brille og handsker).
• Fjern savspånerne regelmæssigt ved at rengøre save-
zone og støtteflader.
Vi anbefaler brug af en sugeanordning eller en pensel.
GIV AGT: Anvend ikke trykluft !
• Kontrollér regelmæssigt savklingen: skulle der opstå
problemer, skal du lade den slibe af en fagmand eller
udskifte den, alt efter tilstand.
SERVICE
Skulle specialpersonale måtte tilkaldes til usædvanlige
vedligeholdelsesarbejder eller reparationer inden for ga-
rantiperioden og derefter, så henvend dig venligst til et
af os anbefalet servicested eller direkte til producenten.
800 / 1400 MM
49
