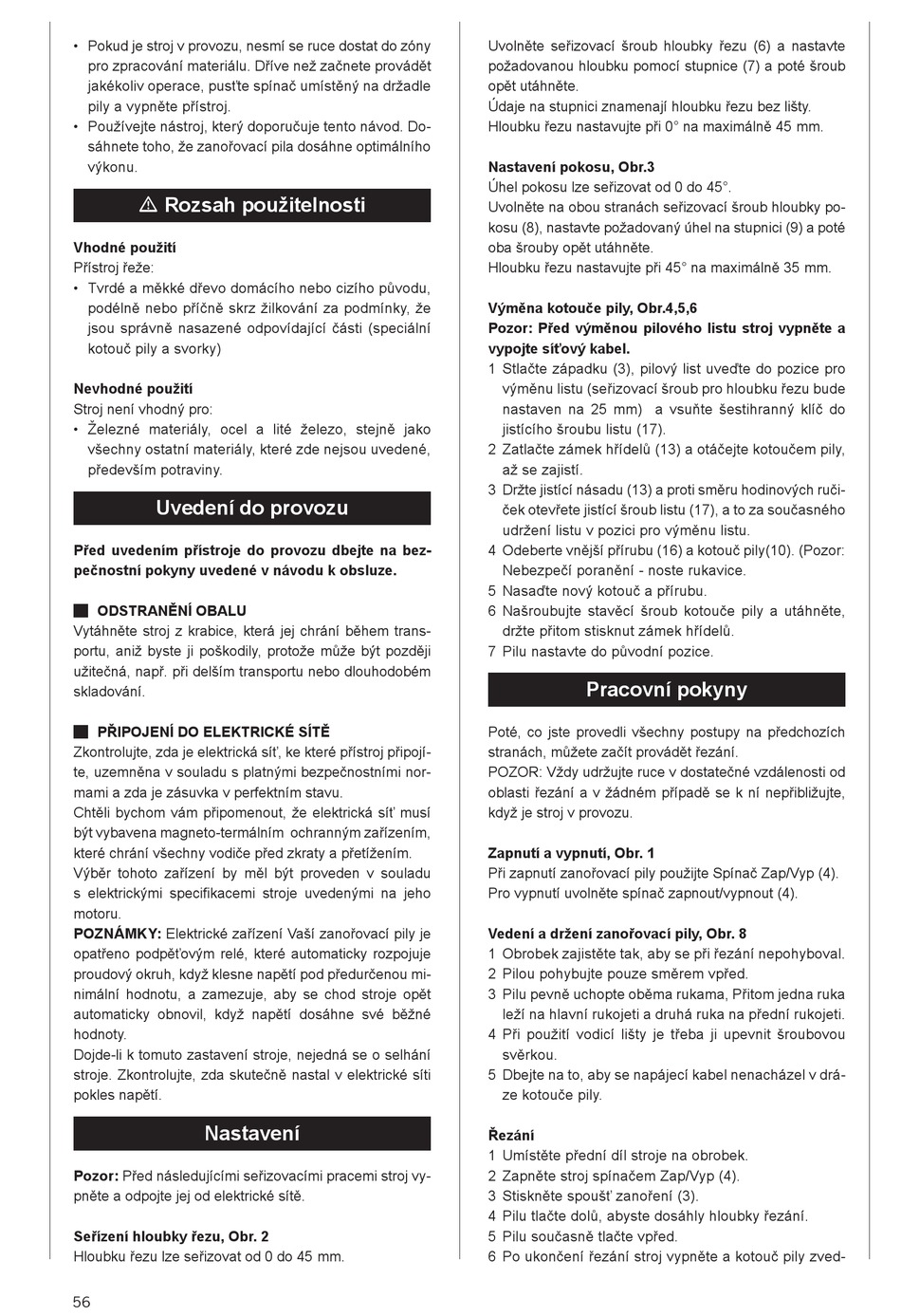

• Pokud je stroj v provozu, nesmí se ruce dostat do zóny
pro zpracování materiálu. Dříve než začnete provádět
jakékoliv operace, pusťte spínač umístěný na držadle
pily a vypněte přístroj.
• Používejte nástroj, který doporučuje tento návod. Do-
sáhnete toho, že zanořovací pila dosáhne optimálního
výkonu.
m rozsah použitelnosti
Vhodné použití
Přístroj řeže:
• Tvrdé a měkké dřevo domácího nebo cizího původu,
podélně nebo příčně skrz žilkování za podmínky, že
jsou správně nasazené odpovídající části (speciální
kotouč pily a svorky)
Nevhodné použití
Stroj není vhodný pro:
• Železné materiály, ocel a lité železo, stejně jako
všechny ostatní materiály, které zde nejsou uvedené,
především potraviny.
Uvedení do provozu
Před uvedením přístroje do provozu dbejte na bez-
pečnostní pokyny uvedené v návodu k obsluze.
oDSTrANěNÍ obAlU
Vytáhněte stroj z krabice, která jej chrání během trans-
portu, aniž byste ji poškodily, protože může být později
užitečná, např. při delším transportu nebo dlouhodobém
skladování.
PŘIPoJENÍ Do ElEkTrICkÉ SÍTě
Zkontrolujte, zda je elektrická síť, ke které přístroj připojí-
te, uzemněna v souladu s platnými bezpečnostními nor-
mami a zda je zásuvka v perfektním stavu.
Chtěli bychom vám připomenout, že elektrická síť musí
být vybavena magneto-termálním ochranným zařízením,
které chrání všechny vodiče před zkraty a přetížením.
Výběr tohoto zařízení by měl být proveden v souladu
s elektrickými specifikacemi stroje uvedenými na jeho
motoru.
PoZNÁMky: Elektrické zařízení Vaší zanořovací pily je
opatřeno podpěťovým relé, které automaticky rozpojuje
proudový okruh, když klesne napětí pod předurčenou mi-
nimální hodnotu, a zamezuje, aby se chod stroje opět
automaticky obnovil, když napětí dosáhne své běžné
hodnoty.
Dojde-li k tomuto zastavení stroje, nejedná se o selhání
stroje. Zkontrolujte, zda skutečně nastal v elektrické síti
pokles napětí.
Nastavení
Pozor: Před následujícími seřizovacími pracemi stroj vy-
pněte a odpojte jej od elektrické sítě.
Seřízení hloubky řezu, obr. 2
Hloubku řezu lze seřizovat od 0 do 45 mm.
56
Uvolněte seřizovací šroub hloubky řezu (6) a nastavte
požadovanou hloubku pomocí stupnice (7) a poté šroub
opět utáhněte.
Údaje na stupnici znamenají hloubku řezu bez lišty.
Hloubku řezu nastavujte při 0° na maximálně 45 mm.
Nastavení pokosu, obr.3
Úhel pokosu lze seřizovat od 0 do 45°.
Uvolněte na obou stranách seřizovací šroub hloubky po-
kosu (8), nastavte požadovaný úhel na stupnici (9) a poté
oba šrouby opět utáhněte.
Hloubku řezu nastavujte při 45° na maximálně 35 mm.
Výměna kotouče pily, obr.4,5,6
Pozor: Před výměnou pilového listu stroj vypněte a
vypojte síťový kabel.
1 Stlačte západku (3), pilový list uveďte do pozice pro
výměnu listu (seřizovací šroub pro hloubku řezu bude
nastaven na 25 mm) a vsuňte šestihranný klíč do
jistícího šroubu listu (17).
2 Zatlačte zámek hřídelů (13) a otáčejte kotoučem pily,
až se zajistí.
3 Držte jistící násadu (13) a proti směru hodinových ruči-
ček otevřete jistící šroub listu (17), a to za současného
udržení listu v pozici pro výměnu listu.
4 Odeberte vnější přírubu (16) a kotouč pily(10). (Pozor:
Nebezpečí poranění - noste rukavice.
5 Nasaďte nový kotouč a přírubu.
6 Našroubujte stavěcí šroub kotouče pily a utáhněte,
držte přitom stisknut zámek hřídelů.
7 Pilu nastavte do původní pozice.
Pracovní pokyny
Poté, co jste provedli všechny postupy na předchozích
stranách, můžete začít provádět řezání.
POZOR: Vždy udržujte ruce v dostatečné vzdálenosti od
oblasti řezání a v žádném případě se k ní nepřibližujte,
když je stroj v provozu.
Zapnutí a vypnutí, obr. 1
Při zapnutí zanořovací pily použijte Spínač Zap/Vyp (4).
Pro vypnutí uvolněte spínač zapnout/vypnout (4).
Vedení a držení zanořovací pily, obr. 8
1 Obrobek zajistěte tak, aby se při řezání nepohyboval.
2 Pilou pohybujte pouze směrem vpřed.
3 Pilu pevně uchopte oběma rukama, Přitom jedna ruka
leží na hlavní rukojeti a druhá ruka na přední rukojeti.
4 Při použití vodicí lišty je třeba ji upevnit šroubovou
svěrkou.
5 Dbejte na to, aby se napájecí kabel nenacházel v drá-
ze kotouče pily.
Řezání
1 Umístěte přední díl stroje na obrobek.
2 Zapněte stroj spínačem Zap/Vyp (4).
3 Stiskněte spoušť zanoření (3).
4 Pilu tlačte dolů, abyste dosáhly hloubky řezání.
5 Pilu současně tlačte vpřed.
6 Po ukončení řezání stroj vypněte a kotouč pily zved-
