Die Einstellung von Spannung oder Strom erfolgt wie zuvor für die Hauptanzeige beschrieben –
siehe Abschnitt 6.1.
7.3 Leistungsanzeige (VxA)
Die an die Last abgegebene Leistung (VxA) wird auf der unteren rechten Seite in Watt angezeigt.
Der Wert wird aus den Messwerten von Spannung und Strom berechnet und mit einer maximalen
Auflösung von 0,001 Watt für Ausgang 1 und 0,01 Watt für die Ausgänge 2 und 3 dargestellt.
7.4 Mittelung der Strommessung aktivieren
Iavg
Eine Mittelung der Strommessung ist nützlich, wenn sich der Laststrom rasch ändert. Auf diese
Weise fluktuiert der Messwert weniger stark und ist im Display leichter zu verfolgen.
Die Auswahl erfolgt von den einzelnen Ausgangsanzeigen aus. Drücken Sie
den Softkey mit der Bezeichnung Iavg, um die Mittelung der Strommessung
ein- und auszuschalten. Der aktuelle Status wird im Bereich über der Taste
und mit einem Stern ( Symbol) direkt nach der Stromanzeige dargestellt.
Dieses
Symbol erscheint auch auf der Hauptanzeige Home.
Im System Menu - siehe Abschnitt 9.2 stehen drei Mittelungsstufen zur Auswahl - Niedrig, Mittel,
Hoch. Die Standardeinstellung ist Mittel.
7.5 Einstellung von Überspannungs- und Überstromschutz
OVP/OCP
Das Netzgerät bietet einstellbaren Überspannungsschutz (OVP) und Überstromschutz (OCP).
Wird eine Spannung festgestellt, die den OVP Wert überschreitet, oder ein Strom erkannt, der
den OCP Wert übersteigt, schaltet sich der Ausgang aus und es erscheint die Meldung OVP bzw.
OCP .
OVP kann zwischen 1 V und 40 V für die Ausgänge 1 und 2 und zwischen 1 V und 80 V für
Ausgang 3 eingestellt werden. OCP kann zwischen 0,01 A und 7A für die Ausgänge 1 und 2 und
zwischen 0,01 A und 3,5 A für
Ausgang 3 eingestellt werden.

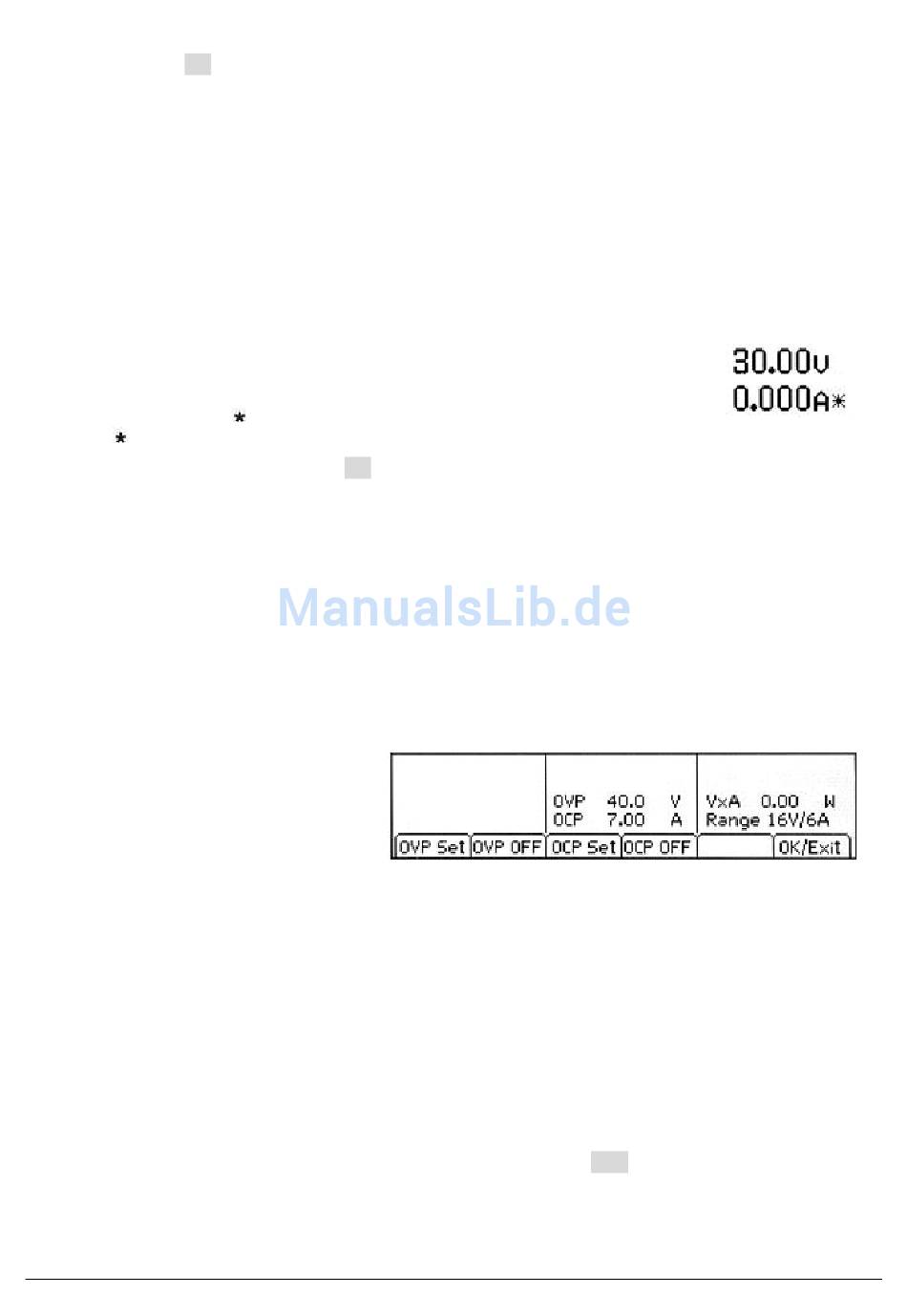

Nach Drücken des Softkeys
OVP/OCP erscheinen neue Softkeys,
mit denen die Werte für OVP & OCP
eingestellt und aktiviert bzw.
deaktiviert werden können.
Nach Drücken auf OVP Set leuchtet die Taste auf, so dass der Wert für OVP eingestellt werden
kann. Ein neuer Wert kann über das numerische Tastenfeld oder mit dem Drehgeber (sofern
aktiviert) eingegeben werden. OVP kann durch Drücken auf OVP OFF ausgeschaltet und mit
OVP On wieder eingeschaltet werden. Der vorherige OVP Wert bleibt erhalten, wenn OVP
deaktiviert ist und wird in Klammern angezeigt.
Die Steuerung von OCP erfolgt auf ähnliche Weise.
Bitte beachten: Wenn OFF deaktiviert ist, wird diese Funktion nicht völlig abgeschaltet, sondern
stattdessen auf den Maximalwert des jeweiligen Ausgangs gesetzt. Andernfalls würde OVP
auslösen, wenn OVP für Ausgang 1 auf OFF gesetzt wird und eine externe Spannung von mehr
als 40 V an den Klemmen anliegt.
Weitere Informationen zu OVP und OCP finden Sie in Abschnitt 11.7.
