Binden von Sender und Empfänger/SAFE Select ein- und ausschalten
Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX
kompatiblen Sender. Eine vollständige Liste der zugelassenen Sender ist unter
www.bindnfl y.com zu fi nden.
Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das
Binden auf eine nachstehend beschriebene spezifi sche Weise einfach ein- oder
ausgeschaltet werden kann.
WICHTIG: Vor dem Binden eines Senders den Abschnitt zur Sender-Einrichtung
in dieser Anleitung lesen, um sicherzustellen, dass der Sender für dieses
Flugzeug korrekt programmiert wird.

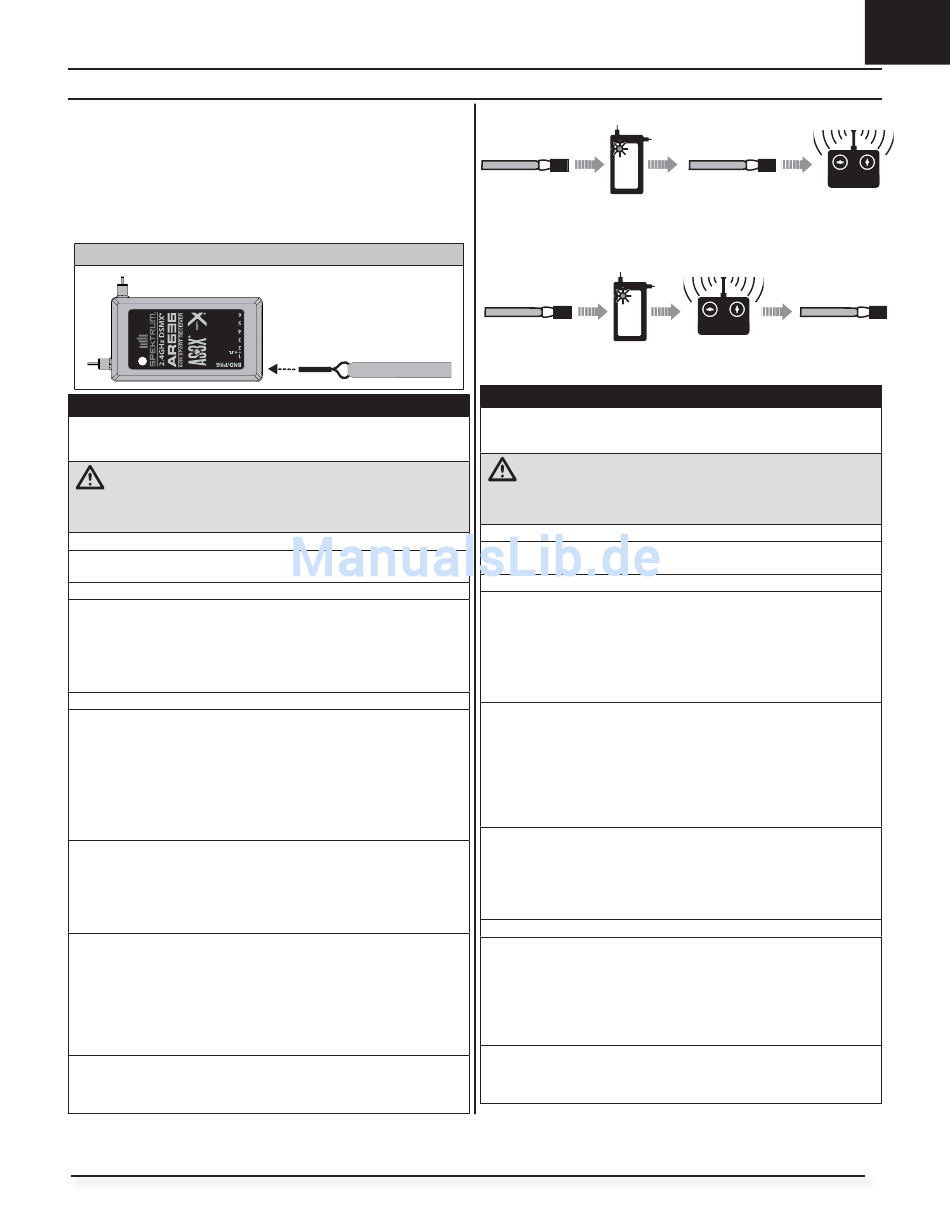

Bind Plug Montage

Bindungsverfahren/Einschalten von SAFE Select

WICHTIG: Der mitgelieferte AR636-Empfänger wurde speziell für den Betrieb mit
diesem Flugzeug programmiert. Siehe Empfänger-Handbuch für das korrekte
Einrichten, falls der Empfänger ersetzt oder in einem anderen Flugzeug verwendet wird.
ACHTUNG: Bei der Verwendung eines Futaba
Spektrum DSM-Modul muss der Gaskanal umgekehrt und neu
gebunden werden. Siehe Handbuch des Spektrum-Moduls zu den
Anweisungen für Bindung und Failsafe. Siehe Handbuch des Futaba-Senders
zu den Anweisungen für das Umkehren des Gaskanals.
1. Sicherstellen, dass der Sender ausgeschaltet ist.
2. Die Sendersteuerungen auf neutral (Flugsteuerungen: Quer-, Höhen- und
Seitenruder) oder auf niedrige Positionen (Gas, Gastrimmung) bringen.*
3. Einen Bindungsstecker in den Bindungsanschluss des Empfängers montieren.
4. Das Flugzeug gerade auf den Rädern platzieren, den Flug-Akku mit dem
Geschwindigkeitsregler verbinden. Der Geschwindigkeitsregler wird eine Reihe
von Geräuschen erzeugen. 3 fl ache Töne gefolgt von 2 aufsteigenden Tönen
bestätigen, dass die Niedrigtrennspannung korrekt für den Geschwindigkeitsregler
eingestellt wurde. Die orangefarbene LED für das Anbinden auf dem Empfänger
beginnt, schnell zu blinken.
5. Den Bindungsstecker vom Bindungsanschluss entfernen.
6. Sich 3 Schritte vom Flugzeug/Empfänger entfernen und dann den Sender
einschalten, während der Bindungsschalter oder die Bindungstaste des
Senders gehalten wird. Siehe Senderhandbuch zu den spezifi schen
Bindungsanweisungen.
WICHTIG: Während des Bindens die Senderantenne nicht direkt auf den
Sender weisen.
WICHTIG: Während des Bindens außerhalb der Reichweite von großen
Metallobjekten bleiben.
7. Der Empfänge ist am Sender gebunden, wenn die orange Leuchte auf dem
Empfänger durchgehend orange aufl euchtet. Der Geschwindigkeitsregler
wird eine Reihe von Geräuschen erzeugen. 3 fl ache Töne gefolgt von 2
aufsteigenden Tönen. Die Tonfolge zeigt an, dass der Geschwindigkeitsregler
bereit ist, vorausgesetzt, der Gashebel und die Gastrimmung sind niedrig
genug, um die Bereitschaft auszulösen.
WICHTIG: Nach dem Binden behält der Empfänger seine Bindung und letzte
Einstellung bis diese bewusst geändert werden, selbst wenn der Strom ein-
und ausgeschaltet wird. Wird aber festgestellt, dass die Bindung nicht mehr
besteht, einfach den Bindungsprozess wiederholen.
EIN-Anzeige von SAFE Select
Jedes Mal, wenn der Empfänger eingeschaltet wird, werden die
Steuerfl ächen zweimal hin- und herschalten, mit einer kurzen Pause auf der
Neutralposition, um das Einschalten von SAFE Select anzuzeigen.
Gas wird nicht aktiviert, wenn sich die Gassteuerung des Senders nicht in der
niedrigsten Position befi ndet. Treten Probleme auf, die Bindungsanweisungen
befolgen und die Fehlerbehebung des Senders zu anderen Anweisungen lesen.
Bei Bedarf den entsprechenden Horizon Product Support kontaktieren.
*Failsafe
Verliert der Empfänger die Senderkommunikation, so wird Failsafe aktiviert. Wenn Failsafe aktiviert ist, bringt es den Gaskanal auf seine voreingestellte
Failsafe Position (wenig Gas), die bei der Bindung gespeichert wurde. Alle anderen Kanäle bewegen sich zum aktiven Ausrichten des Flugzeugs im Flug.
Bindungssequenz für das Einschalten von SAFE Select
Bind Plug
montieren
Bindungssequenz für das Ausschalten von SAFE Select
Bind Plug
montieren
BIND PLUG

Bindungsverfahren/Ausschalten von SAFE Select

WICHTIG: Der mitgelieferte AR636-Empfänger wurde speziell für den Betrieb mit
diesem Flugzeug programmiert. Siehe Empfänger-Handbuch für das korrekte
Einrichten, falls der Empfänger ersetzt oder in einem anderen Flugzeug verwendet wird.
® -Senders mit einem
gebunden werden. Siehe Handbuch des Spektrum-Moduls zu den
Anweisungen für Bindung und Failsafe. Siehe Handbuch des Futaba-Senders
zu den Anweisungen für das Umkehren des Gaskanals.
1. Sicherstellen, dass der Sender ausgeschaltet ist.
2. Die Sendersteuerungen auf neutral (Flugsteuerungen: Quer-, Höhen- und
Seitenruder) oder auf niedrige Positionen (Gas, Gastrimmung) bringen. *
3. Einen Bindungsstecker in den Bindungsanschluss des Empfängers montieren.
4. Das Flugzeug gerade auf den Rädern platzieren, den Flug-Akku mit dem
Geschwindigkeitsregler verbinden. Der Geschwindigkeitsregler wird eine Reihe
von Geräuschen erzeugen. 3 fl ache Töne gefolgt von 2 aufsteigenden Tönen
bestätigen, dass die Niedrigtrennspannung korrekt für den Geschwindigkeitsregler
eingestellt wurde.
Die orangefarbene LED für das Anbinden auf dem Empfänger beginnt, schnell zu
blinken. Den Bindungsstecker zum jetzigen Zeitpunkt NICHT entfernen.
5. Sich 3 Schritte vom Flugzeug/Empfänger entfernen und dann den Sender
einschalten, während der Bindungsschalter oder die Bindungstaste des
Senders gehalten wird. Siehe Senderhandbuch zu den spezifi schen
Bindungsanweisungen.
WICHTIG: Während des Bindens die Senderantenne nicht direkt auf den
Sender weisen.
WICHTIG: Während des Bindens außerhalb der Reichweite von großen
Metallobjekten bleiben.
6. Der Empfänge ist am Sender gebunden, wenn die orange Leuchte auf dem
Empfänger durchgehend orange aufl euchtet. Der Geschwindigkeitsregler wird
eine Reihe von Geräuschen erzeugen. 3 fl ache Töne gefolgt von 2 aufsteigenden
Tönen. Die Tonfolge zeigt an, dass der Geschwindigkeitsregler bereit ist,
vorausgesetzt, der Gashebel und die Gastrimmung sind niedrig genug, um die
Bereitschaft auszulösen.
7. Den Bindungsstecker vom Bindungsanschluss entfernen.
WICHTIG: Nach dem Binden behält der Empfänger seine Bindung und letzte
Einstellung bis diese bewusst geändert werden, selbst wenn der Strom ein-
und ausgeschaltet wird. Wird aber festgestellt, dass die Bindung nicht mehr
besteht, einfach den Bindungsprozess wiederholen.
AUS-Anzeige von SAFE Select
Jedes Mal, wenn der Empfänger eingeschaltet wird, werden die Steuerfl ächen
einmal hin- und herschalten, um das Ausschalten von SAFE Select anzuzeigen.
Gas wird nicht aktiviert, wenn sich die Gassteuerung des Senders nicht in der
niedrigsten Position befi ndet. Treten Probleme auf, die Bindungsanweisungen
befolgen und die Fehlerbehebung des Senders zu anderen Anweisungen
lesen. Bei Bedarf den entsprechenden Horizon Product Support kontaktieren.
Empfänger im
Bindungsmodus
Sender an
Empfänger im
Empfänger binden
Bindungsmodus
ACHTUNG: Bei der Verwendung eines Futaba
Spektrum DSM-Modul muss der Gaskanal umgekehrt und neu
Bind Plug
entfernen
Sender an
Empfänger binden
Bind Plug
entfernen
® -Senders mit einem
