Zusammenbau des Modells Fortsetzung

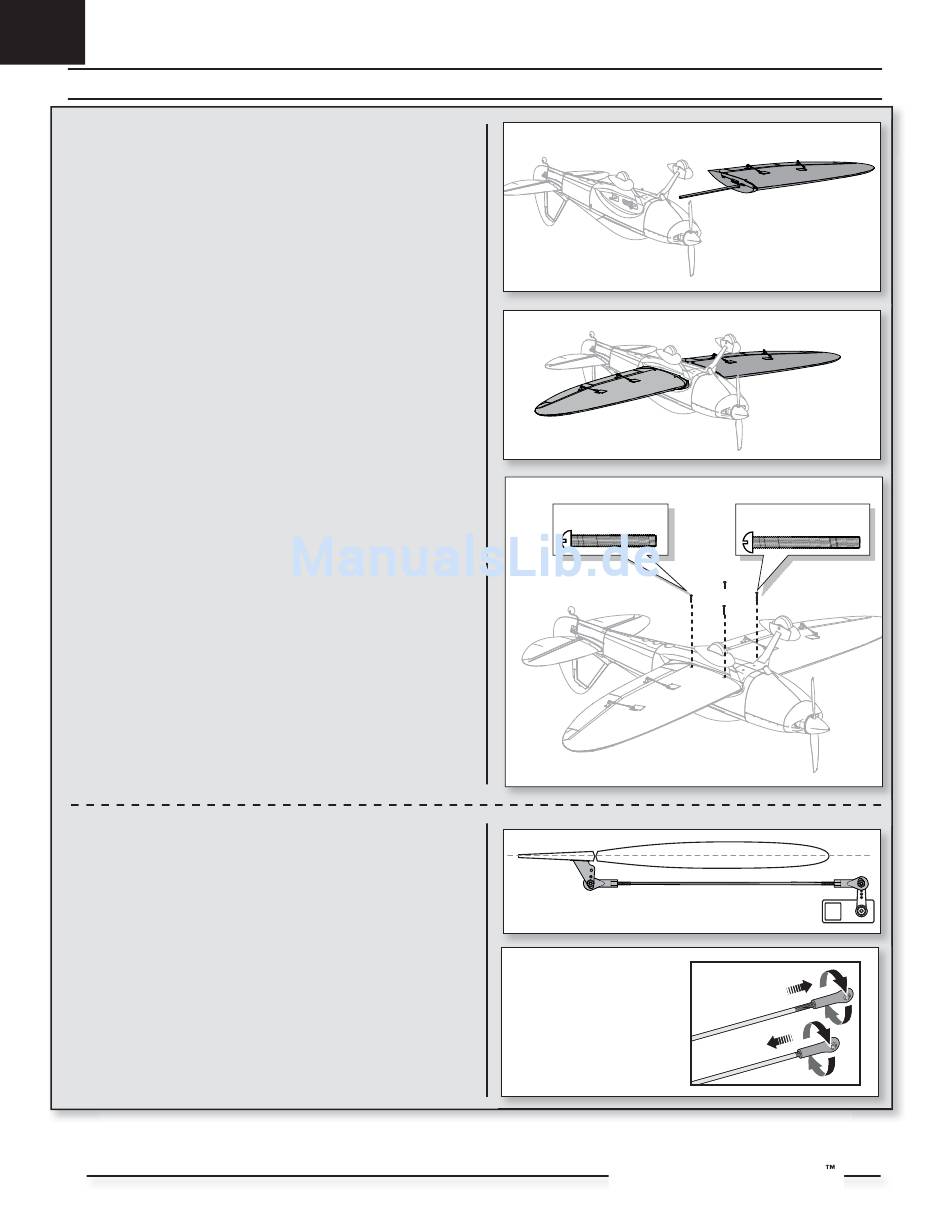

Montage der Flügel
1. Das Steckungsrohr in die rechte Flügelhälfte schieben.
2. Das Loch in der Seite des Rumpfs ausfi ndig machen und das Steckungsrohr
durch das Loch führen. Den Flügel in den Rumpf schieben, bis er vollständig
eingepasst ist.
3. Den linken Flügel mit dem Steckungsrohr ausrichten und den Flügel auf den
Rumpf schieben.
WICHTIG: Die integrierten Servostecker befi nden sich in Flügel und Rumpf.
Sicherstellen, dass sie korrekt aufeinander geschoben sind.
4. Die Flügelhälften mit den mitgelieferten Schrauben in Position sichern. Die
4 x 20 Schrauben (A) für die hinteren Löcher und die 4 x 25 Schrauben (B)
für die vorderen Löcher verwenden.
In entgegengesetzter Reihenfolge zerlegen.
Zentrieren der Steueroberfl ächen
Nach der Montage und dem Einrichten des Senders bestätigen, dass die
Steuerfl ächen zentriert sind. Sind die Steuerfl ächen nicht zentriert, die
Steuerfl ächen durch Ausrichten des Gestänges mechanisch zentrieren.
Ist eine Anpassung erforderlich, den Gelenkkopf auf dem Gestänge drehen, um die
Länge des Gestänges zwischen Servoarm und Steuerhorn zu verändern.
Nach dem Binden eines Senders an den Flugzeugempfänger die Trimmungen und
Ersatztrimmungen auf 0 einstellen und dann die Gelenkköpfe zum Zentrieren der
Steuerfl ächen anpassen.
22
A
4 X 20mm
• Das Gestänge im oder gegen
den Uhrzeigersinn drehen,
bis die Steueroberfl äche
zentriert ist.
• Nach dem Anpassen das
Gestänge am Servoarm oder
Steuerhorn anbringen.
Commander mPd
B
4 X 25mm
