Zusammenbau des Modells

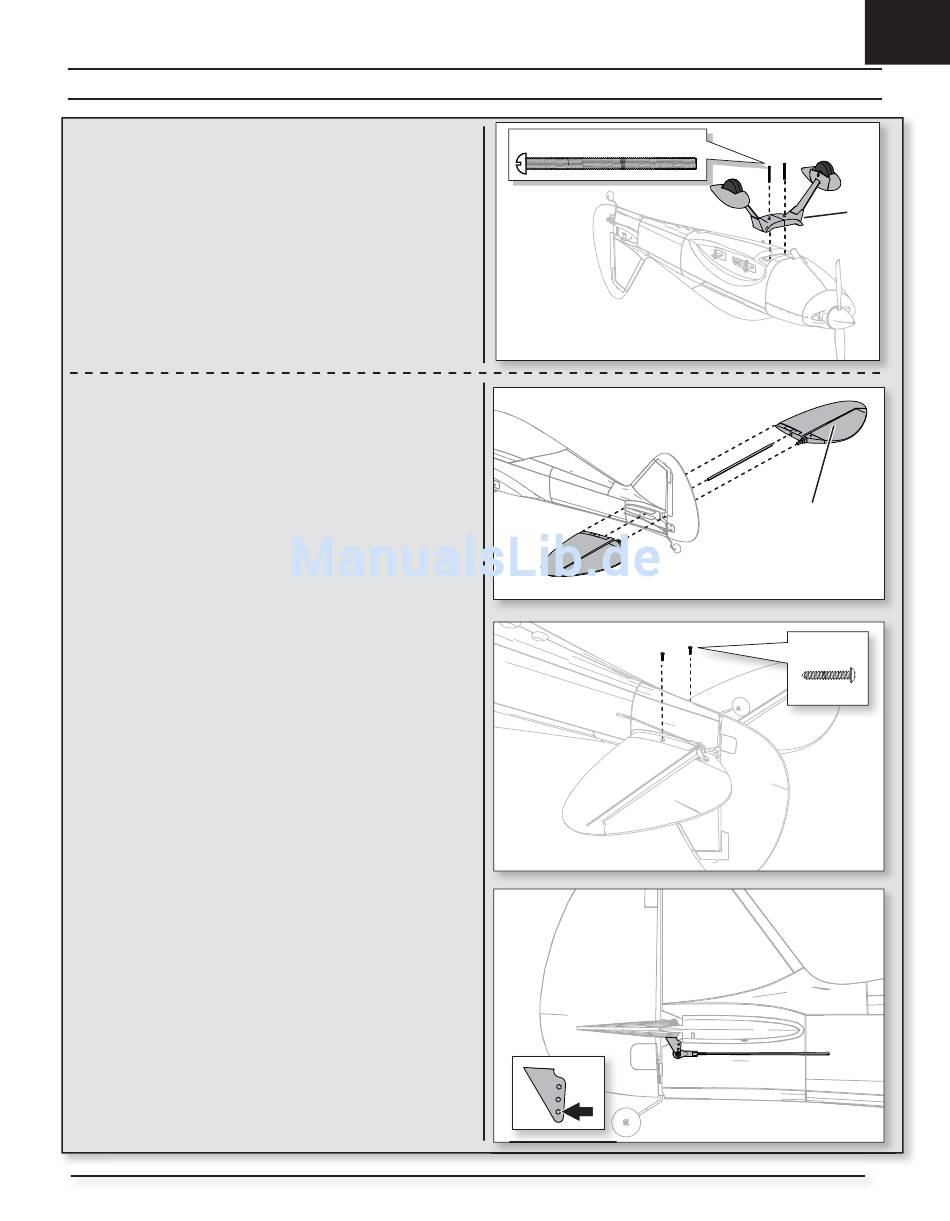

Montage des Fahrwerks
1. Fahrwerkbaugruppe (A) in der Tasche an der Unterseite des Rumpfs wie
abgebildet montieren.
2. Das Fahrwerk mit den 2 mitgelieferten Schrauben (B) (4 x 40 mm
Schrauben) wie abgebildet sichern.
In entgegengesetzter Reihenfolge zerlegen.
Montage des Höhenleitwerks
1. Das Höhenleitwerk (A) in den Schlitz im hinteren Rumpf schieben.
Sicherstellen, dass das Steuerhorn nach unten weist.
2. Das Höhenleitwerk mit den 2 mitgelieferten Schrauben (B) sichern.
Vorsicht walten lassen, um ein übermäßiges Festziehen der Schrauben zu
vermeiden.
3. Den Gelenkkopf am Steuerhorn des Höhenruders mit den mitgelieferten
Schrauben und Muttern (siehe Anweisungen zur Gabelkopfverbindung)
anbringen.
Tipp: Zum Entfernen oder Montieren einer Verbindung auf einem Steuerhorn
eine Nadelzange oder Luppenzange (RV01005) verwenden.
B B
B
4X 40mm
DE
A
A
B
21
