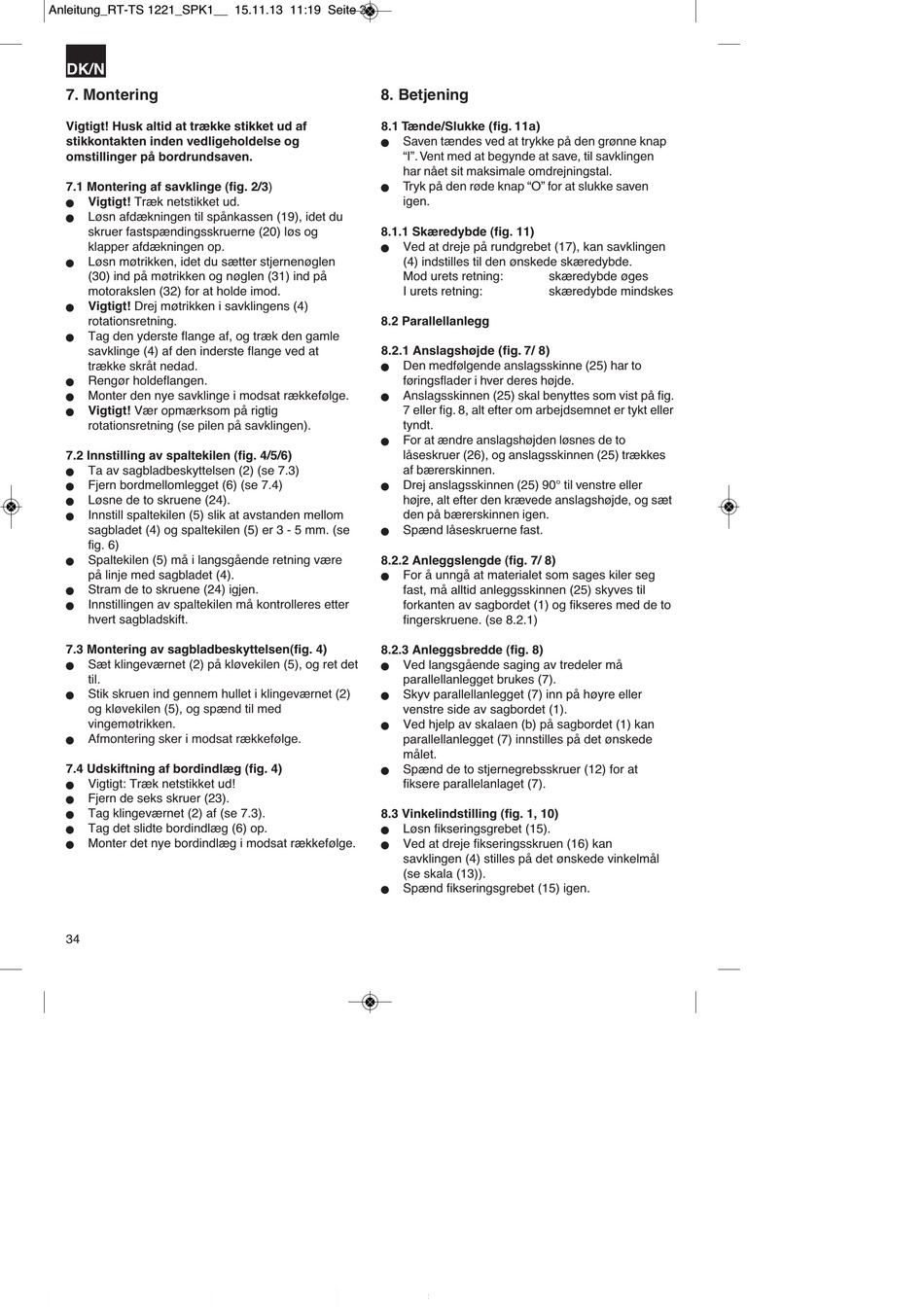

DK/N
7. Montering
Vigtigt! Husk altid at trække stikket ud af
stikkontakten inden vedligeholdelse og
omstillinger på bordrundsaven.
7.1 Montering af savklinge (fig. 2/3)
Vigtigt! Træk netstikket ud.
n
Løsn afdækningen til spånkassen (19), idet du
n
skruer fastspændingsskruerne (20) løs og
klapper afdækningen op.
Løsn møtrikken, idet du sætter stjernenøglen
n
(30) ind på møtrikken og nøglen (31) ind på
motorakslen (32) for at holde imod.
Vigtigt! Drej møtrikken i savklingens (4)
n
rotationsretning.
Tag den yderste flange af, og træk den gamle
n
savklinge (4) af den inderste flange ved at
trække skråt nedad.
Rengør holdeflangen.
n
Monter den nye savklinge i modsat rækkefølge.
n
Vigtigt! Vær opmærksom på rigtig
n
rotationsretning (se pilen på savklingen).
7.2 Innstilling av spaltekilen (fig. 4/5/6)
Ta av sagbladbeskyttelsen (2) (se 7.3)
n
Fjern bordmellomlegget (6) (se 7.4)
n
Løsne de to skruene (24).
n
Innstill spaltekilen (5) slik at avstanden mellom
n
sagbladet (4) og spaltekilen (5) er 3 - 5 mm. (se
fig. 6)
Spaltekilen (5) må i langsgående retning være
n
på linje med sagbladet (4).
Stram de to skruene (24) igjen.
n
Innstillingen av spaltekilen må kontrolleres etter
n
hvert sagbladskift.
7.3 Montering av sagbladbeskyttelsen(fig. 4)
Sæt klingeværnet (2) på kløvekilen (5), og ret det
n
til.
Stik skruen ind gennem hullet i klingeværnet (2)
n
og kløvekilen (5), og spænd til med
vingemøtrikken.
Afmontering sker i modsat rækkefølge.
n
7.4 Udskiftning af bordindlæg (fig. 4)
Vigtigt: Træk netstikket ud!
n
Fjern de seks skruer (23).
n
Tag klingeværnet (2) af (se 7.3).
n
Tag det slidte bordindlæg (6) op.
n
Monter det nye bordindlæg i modsat rækkefølge.
n
34

8. Betjening

8.1 Tænde/Slukke (fig. 11a)
Saven tændes ved at trykke på den grønne knap
n
"I". Vent med at begynde at save, til savklingen
har nået sit maksimale omdrejningstal.
Tryk på den røde knap "O" for at slukke saven
n
igen.
8.1.1 Skæredybde (fig. 11)
Ved at dreje på rundgrebet (17), kan savklingen
n
(4) indstilles til den ønskede skæredybde.
Mod urets retning: skæredybde øges
I urets retning: skæredybde mindskes
8.2 Parallellanlegg
8.2.1 Anslagshøjde (fig. 7/ 8)
Den medfølgende anslagsskinne (25) har to
n
føringsflader i hver deres højde.
Anslagsskinnen (25) skal benyttes som vist på fig.
n
7 eller fig. 8, alt efter om arbejdsemnet er tykt eller
tyndt.
For at ændre anslagshøjden løsnes de to
n
låseskruer (26), og anslagsskinnen (25) trækkes
af bærerskinnen.
Drej anslagsskinnen (25) 90° til venstre eller
n
højre, alt efter den krævede anslagshøjde, og sæt
den på bærerskinnen igen.
Spænd låseskruerne fast.
n
8.2.2 Anleggslengde (fig. 7/ 8)
For å unngå at materialet som sages kiler seg
n
fast, må alltid anleggsskinnen (25) skyves til
forkanten av sagbordet (1) og fikseres med de to
fingerskruene. (se 8.2.1)
8.2.3 Anleggsbredde (fig. 8)
Ved langsgående saging av tredeler må
n
parallellanlegget brukes (7).
Skyv parallellanlegget (7) inn på høyre eller
n
venstre side av sagbordet (1).
Ved hjelp av skalaen (b) på sagbordet (1) kan
n
parallellanlegget (7) innstilles på det ønskede
målet.
Spænd de to stjernegrebsskruer (12) for at
n
fiksere parallelanlaget (7).
8.3 Vinkelindstilling (fig. 1, 10)
Løsn fikseringsgrebet (15).
n
Ved at dreje fikseringsskruen (16) kan
n
savklingen (4) stilles på det ønskede vinkelmål
(se skala (13)).
Spænd fikseringsgrebet (15) igen.
n
