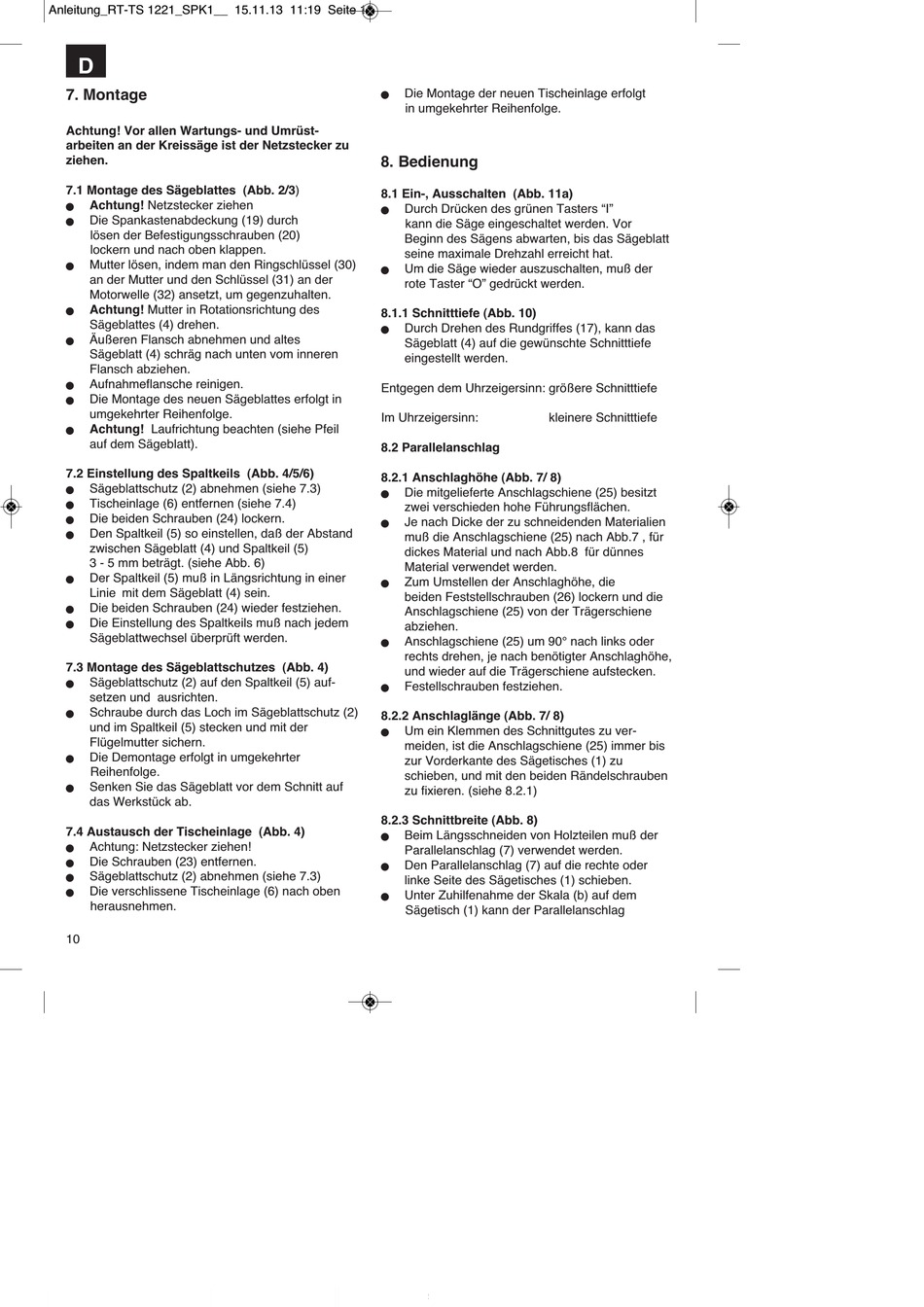

7. Montage

Achtung! Vor allen Wartungs- und Umrüst-
arbeiten an der Kreissäge ist der Netzstecker zu
ziehen.
7.1 Montage des Sägeblattes (Abb. 2/3)
Achtung! Netzstecker ziehen
n
Die Spankastenabdeckung (19) durch
n
lösen der Befestigungsschrauben (20)
lockern und nach oben klappen.
Mutter lösen, indem man den Ringschlüssel (30)
n
an der Mutter und den Schlüssel (31) an der
Motorwelle (32) ansetzt, um gegenzuhalten.
Achtung! Mutter in Rotationsrichtung des
n
Sägeblattes (4) drehen.
Äußeren Flansch abnehmen und altes
n
Sägeblatt (4) schräg nach unten vom inneren
Flansch abziehen.
Aufnahmeflansche reinigen.
n
Die Montage des neuen Sägeblattes erfolgt in
n
umgekehrter Reihenfolge.
Achtung! Laufrichtung beachten (siehe Pfeil
n
auf dem Sägeblatt).

7.2 Einstellung des Spaltkeils (Abb. 4/5/6)

Sägeblattschutz (2) abnehmen (siehe 7.3)
n
Tischeinlage (6) entfernen (siehe 7.4)
n
Die beiden Schrauben (24) lockern.
n
Den Spaltkeil (5) so einstellen, daß der Abstand
n
zwischen Sägeblatt (4) und Spaltkeil (5)
3 - 5 mm beträgt. (siehe Abb. 6)
Der Spaltkeil (5) muß in Längsrichtung in einer
n
Linie mit dem Sägeblatt (4) sein.
Die beiden Schrauben (24) wieder festziehen.
n
Die Einstellung des Spaltkeils muß nach jedem
n
Sägeblattwechsel überprüft werden.
7.3 Montage des Sägeblattschutzes (Abb. 4)
Sägeblattschutz (2) auf den Spaltkeil (5) auf-
n
setzen und ausrichten.
Schraube durch das Loch im Sägeblattschutz (2)
n
und im Spaltkeil (5) stecken und mit der
Flügelmutter sichern.
Die Demontage erfolgt in umgekehrter
n
Reihenfolge.
Senken Sie das Sägeblatt vor dem Schnitt auf
n
das Werkstück ab.
7.4 Austausch der Tischeinlage (Abb. 4)
Achtung: Netzstecker ziehen!
n
Die Schrauben (23) entfernen.
n
Sägeblattschutz (2) abnehmen (siehe 7.3)
n
Die verschlissene Tischeinlage (6) nach oben
n
herausnehmen.
10
Die Montage der neuen Tischeinlage erfolgt
n
in umgekehrter Reihenfolge.

8. Bedienung

8.1 Ein-, Ausschalten (Abb. 11a)

Durch Drücken des grünen Tasters "I"
n
kann die Säge eingeschaltet werden. Vor
Beginn des Sägens abwarten, bis das Sägeblatt
seine maximale Drehzahl erreicht hat.
Um die Säge wieder auszuschalten, muß der
n
rote Taster "O" gedrückt werden.
8.1.1 Schnitttiefe (Abb. 10)
Durch Drehen des Rundgriffes (17), kann das
n
Sägeblatt (4) auf die gewünschte Schnitttiefe
eingestellt werden.
Entgegen dem Uhrzeigersinn: größere Schnitttiefe
Im Uhrzeigersinn: kleinere Schnitttiefe
8.2 Parallelanschlag
8.2.1 Anschlaghöhe (Abb. 7/ 8)
Die mitgelieferte Anschlagschiene (25) besitzt
n
zwei verschieden hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materialien
n
muß die Anschlagschiene (25) nach Abb.7 , für
dickes Material und nach Abb.8 für dünnes
Material verwendet werden.
Zum Umstellen der Anschlaghöhe, die
n
beiden Feststellschrauben (26) lockern und die
Anschlagschiene (25) von der Trägerschiene
abziehen.
Anschlagschiene (25) um 90° nach links oder
n
rechts drehen, je nach benötigter Anschlaghöhe,
und wieder auf die Trägerschiene aufstecken.
Festellschrauben festziehen.
n
8.2.2 Anschlaglänge (Abb. 7/ 8)
Um ein Klemmen des Schnittgutes zu ver-
n
meiden, ist die Anschlagschiene (25) immer bis
zur Vorderkante des Sägetisches (1) zu
schieben, und mit den beiden Rändelschrauben
zu fixieren. (siehe 8.2.1)
8.2.3 Schnittbreite (Abb. 8)
Beim Längsschneiden von Holzteilen muß der
n
Parallelanschlag (7) verwendet werden.
Den Parallelanschlag (7) auf die rechte oder
n
linke Seite des Sägetisches (1) schieben.
Unter Zuhilfenahme der Skala (b) auf dem
n
Sägetisch (1) kann der Parallelanschlag
