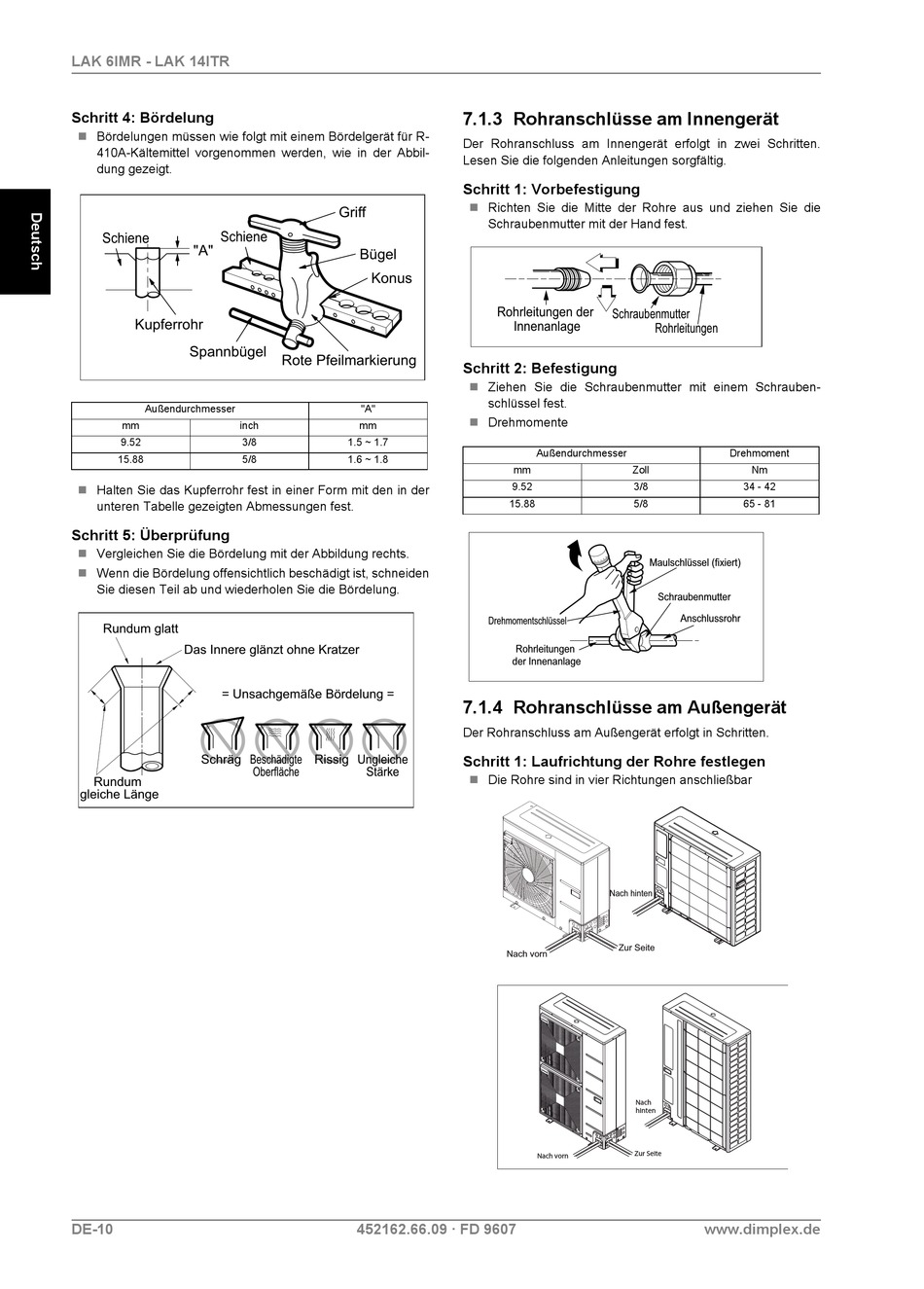

Schritt 4: Bördelung
 Bördelungen müssen wie folgt mit einem Bördelgerät für R-
410A-Kältemittel vorgenommen werden, wie in der Abbil-
dung gezeigt.
6FKLHQH
6FKLHQH
$
.XSIHUURKU
6SDQQEJHO
Außendurchmesser
mm inch
9.52 3/8
15.88 5/8
 Halten Sie das Kupferrohr fest in einer Form mit den in der
unteren Tabelle gezeigten Abmessungen fest.
Schritt 5: Überprüfung
 Vergleichen Sie die Bördelung mit der Abbildung rechts.
 Wenn die Bördelung offensichtlich beschädigt ist, schneiden
Sie diesen Teil ab und wiederholen Sie die Bördelung.
5XQGXP JODWW
'DV ,QQHUH JOlQ]W RKQH .UDW]HU
8QVDFKJHPl‰H %|UGHOXQJ
6FKUlJ
5XQGXP
JOHLFKH /lQJH
DE-10
*ULII
%JHO
.RQXV
5RWH 3IHLOPDUNLHUXQJ
"A"
mm
1.5 ~ 1.7
1.6 ~ 1.8
%HVFKlGLJWH 5LVVLJ 8QJOHLFKH
2EHUIOlFKH 6WlUNH
452162.66.09 · FD 9607
7.1.3 Rohranschlüsse am Innengerät
Der Rohranschluss am Innengerät erfolgt in zwei Schritten.
Lesen Sie die folgenden Anleitungen sorgfältig.
Schritt 1: Vorbefestigung
 Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
5RKUOHLWXQJHQ GHU
6FKUDXEHQPXWWHU
,QQHQDQODJH
Schritt 2: Befestigung
 Ziehen Sie die Schraubenmutter mit einem Schrauben-
schlüssel fest.
 Drehmomente
Außendurchmesser
mm Zoll
9.52 3/8
15.88 5/8
'UHKPRPHQWVFKOVVHO
5RKUOHLWXQJHQ
GHU ,QQHQDQODJH
7.1.4 Rohranschlüsse am Außengerät
Der Rohranschluss am Außengerät erfolgt in Schritten.
Schritt 1: Laufrichtung der Rohre festlegen
 Die Rohre sind in vier Richtungen anschließbar
1DFK KLQWHQ
=XU 6HLWH
1DFK YRUQ
Nach
hinten
Zur Seite
Nach vorn
5RKUOHLWXQJHQ
Drehmoment
Nm
34 - 42
65 - 81
0DXOVFKOVVHO IL[LHUW
6FKUDXEHQPXWWHU
$QVFKOXVVURKU
