Dimplex LAK 6IMR Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Wärmepumpen
  5. LAK 6IMR
  6. Montage- und gebrauchsanweisung

Dimplex LAK 6IMR Montage- Und Gebrauchsanweisung

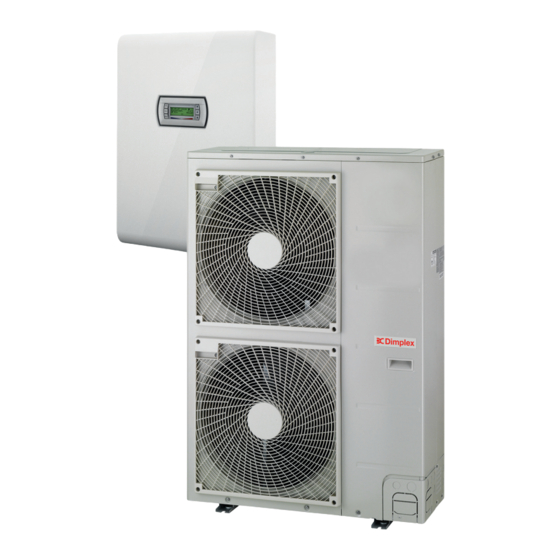

Split-luft/wasser wärmepumpe mit hydrobox
Vorschau ausblenden Andere Handbücher für LAK 6IMR:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LAK 6IMR
LAK 9IMR
LAK 14ITR
Split-Luft/Wasser-
Wärmepumpe mit
Hydrobox
Bestell-Nr. / Order no. / N
LAK 14ITR
Split air-to-water
heat pump with
hydrobox
o
de commande : 452162.66.09
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
LAK 6IMR
LAK 9IMR
Pompe à chaleur
deux unités air/eau
avec tour
hydraulique
combinée
FD 9512
